1
2
3
4
5

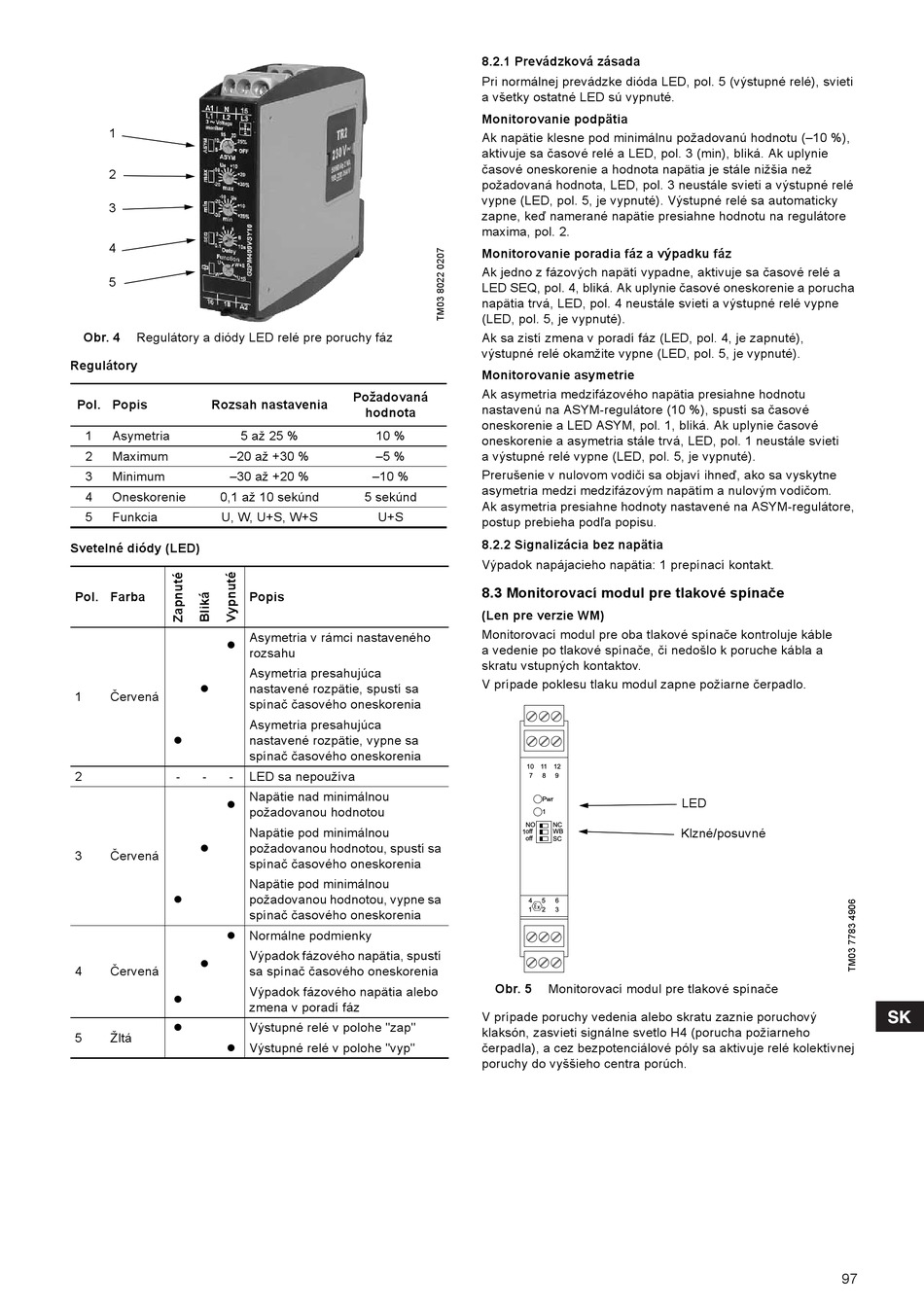

Obr. 4 Regulátory a diódy LED relé pre poruchy fáz
Regulátory
Pol. Popis Rozsah nastavenia
1 Asymetria 5 až 25 %
2 Maximum –20 až +30 %
3 Minimum –30 až +20 %
4 Oneskorenie 0,1 až 10 sekúnd
5 Funkcia U, W, U+S, W+S
Svetelné diódy (LED)
Pol. Farba
1 Červená
2 - - -
3 Červená
4 Červená
5 Žltá
Požadovaná
hodnota
10 %
–5 %
–10 %
5 sekúnd
U+S
Popis
Asymetria v rámci nastaveného
rozsahu
Asymetria presahujúca
nastavené rozpätie, spustí sa
spínač časového oneskorenia
Asymetria presahujúca
nastavené rozpätie, vypne sa
spínač časového oneskorenia
LED sa nepoužíva
Napätie nad minimálnou
požadovanou hodnotou
Napätie pod minimálnou
požadovanou hodnotou, spustí sa
spínač časového oneskorenia
Napätie pod minimálnou
požadovanou hodnotou, vypne sa
spínač časového oneskorenia
Normálne podmienky
Výpadok fázového napätia, spustí
sa spínač časového oneskorenia
Výpadok fázového napätia alebo
zmena v poradí fáz
Výstupné relé v polohe "zap"
Výstupné relé v polohe "vyp"
8.2.1 Prevádzková zásada
Pri normálnej prevádzke dióda LED, pol. 5 (výstupné relé), svieti
a všetky ostatné LED sú vypnuté.
Monitorovanie podpätia
Ak napätie klesne pod minimálnu požadovanú hodnotu (–10 %),
aktivuje sa časové relé a LED, pol. 3 (min), bliká. Ak uplynie
časové oneskorenie a hodnota napätia je stále nižšia než
požadovaná hodnota, LED, pol. 3 neustále svieti a výstupné relé
vypne (LED, pol. 5, je vypnuté). Výstupné relé sa automaticky
zapne, keď namerané napätie presiahne hodnotu na regulátore
maxima, pol. 2.
Monitorovanie poradia fáz a výpadku fáz
Ak jedno z fázových napätí vypadne, aktivuje sa časové relé a
LED SEQ, pol. 4, bliká. Ak uplynie časové oneskorenie a porucha
napätia trvá, LED, pol. 4 neustále svieti a výstupné relé vypne
(LED, pol. 5, je vypnuté).
Ak sa zistí zmena v poradí fáz (LED, pol. 4, je zapnuté),
výstupné relé okamžite vypne (LED, pol. 5, je vypnuté).
Monitorovanie asymetrie
Ak asymetria medzifázového napätia presiahne hodnotu
nastavenú na ASYM-regulátore (10 %), spustí sa časové
oneskorenie a LED ASYM, pol. 1, bliká. Ak uplynie časové
oneskorenie a asymetria stále trvá, LED, pol. 1 neustále svieti
a výstupné relé vypne (LED, pol. 5, je vypnuté).
Prerušenie v nulovom vodiči sa objaví ihneď, ako sa vyskytne
asymetria medzi medzifázovým napätím a nulovým vodičom.
Ak asymetria presiahne hodnoty nastavené na ASYM-regulátore,
postup prebieha podľa popisu.
8.2.2 Signalizácia bez napätia
Výpadok napájacieho napätia: 1 prepínací kontakt.
8.3 Monitorovací modul pre tlakové spínače
(Len pre verzie WM)
Monitorovací modul pre oba tlakové spínače kontroluje káble
a vedenie po tlakové spínače, či nedošlo k poruche kábla a
skratu vstupných kontaktov.
V prípade poklesu tlaku modul zapne požiarne čerpadlo.
10 11 12
7 8 9
Pwr
1
NO NC
1 off WB
off SC
4 5 6
1 2 3
Obr. 5 Monitorovací modul pre tlakové spínače
V prípade poruchy vedenia alebo skratu zaznie poruchový
klaksón, zasvieti signálne svetlo H4 (porucha požiarneho
čerpadla), a cez bezpotenciálové póly sa aktivuje relé kolektívnej
poruchy do vyššieho centra porúch.
LED
Klzné/posuvné
