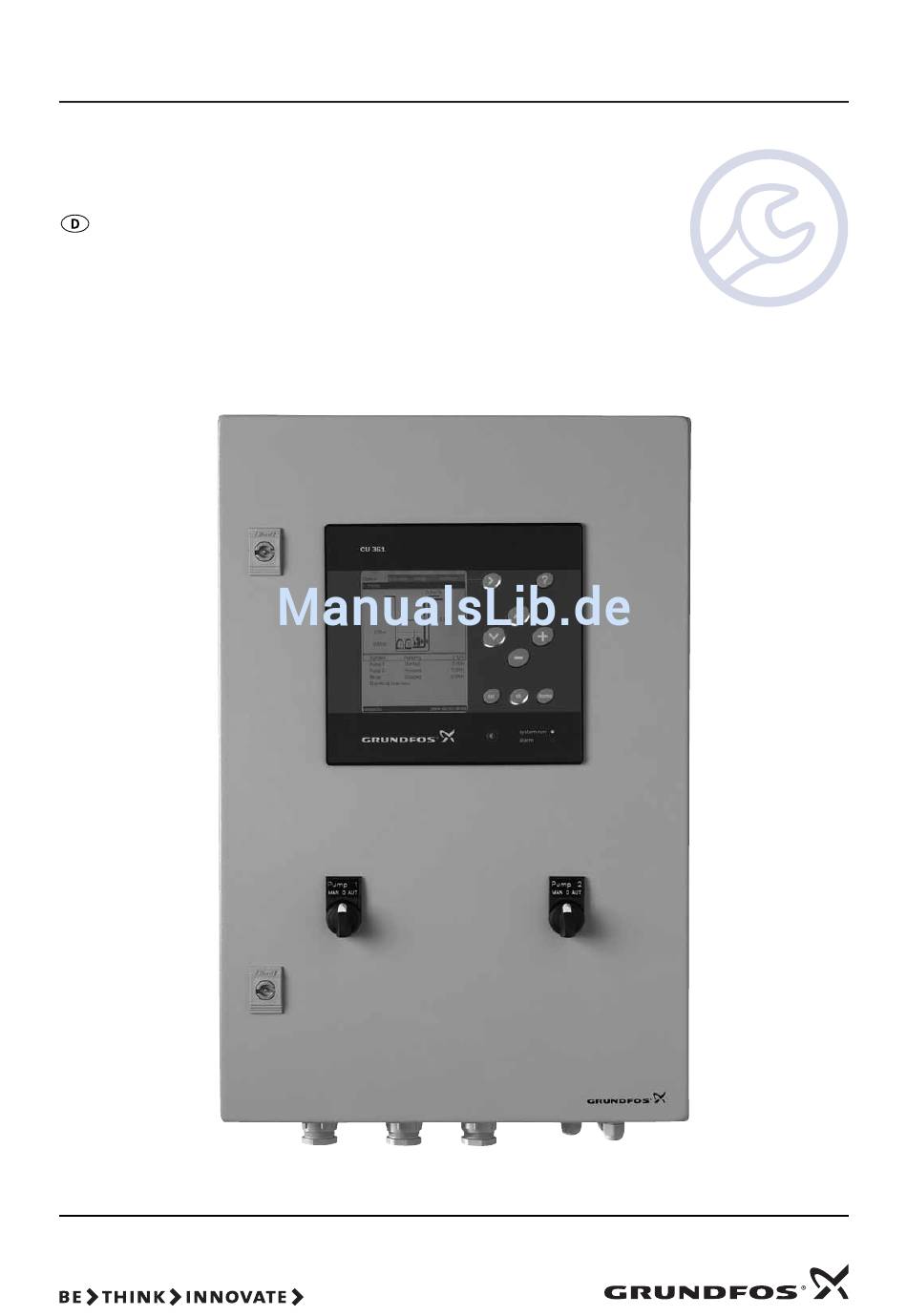

- Seite 1 GRUNDFOS INSTRUCTIONS Dedicated Controls Serviceanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienfeld der CU 361 ..........................12 Menüübersicht ............................12 Übersicht über die Ein- und Ausgänge des Steuergeräts/der Module ........ 14 Klemmenübersicht ............................ 14 Klemmenbelegung an der CU 361 ......................17 Klemmenbelegung am IO 351B........................ 18 Klemmenbelegung am IO 111 ........................20 Konfigurieren ..........................22 Erforderliche Ausrüstung .......................... -
Seite 3: Kennzeichnung Von Hinweisen
1. Kennzeichnung von Hinweisen Warnung Die in dieser Montage- und Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdungen für Personen hervorrufen können, sind mit dem allgemeinen Gefahrensymbol "Sicherheitszeichen nach DIN 4844-W00" besonders gekennzeichnet. Dieses Symbol finden Sie bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für die Achtung Maschine und deren Funktionen hervorrufen kann. - Seite 4 2.1.2 Typenschlüssel Beispiel -IGM Anzahl der Pumpen DC: 1 Pumpe DCD: 2 Pumpen Typnummer Versorgungsspannung, Frequenz 230: 230 V, 50 Hz 400: 400 V, 50 Hz Anzahl der Phasen 1 = einphasig 3 = dreiphasig Max. Betriebsstrom pro Pumpe [A] 5: 1-5 A (230 V und 3 x 415 V –...
-
Seite 5: Cu 361
2.2 CU 361 2.2.1 Typenschild Die CU 361 kann anhand des Typenschilds auf der Rückseite identifiziert werden. Siehe Abb. 2. Type Serial No. CU 361 0536 Product No. P .c. 96787482 - VO1 0811 100-240 Vac 50/60Hz - Max. 22W... -
Seite 6: Io 351B
2.3 IO 351B 2.3.1 Typenschild IO 351B Type Serial No. 96161730 - VO1 Product No. P .c. 100-240 Vac 50/60Hz - max. 9W OPEN TYPE PROCESS CONTROL EQUIPMENT 30 XP Made in Denmark Typenschild des IO 351B Abb. 5 Pos. Bezeichnung Typenbezeichnung Produktnummer und Versionsnummer... -
Seite 7: Komponenten Der Dedicated Controls
96575362 störung, kann das IO 111 die temperatur Pumpe abschalten. • 1 Digitalausgang für das Alarmrelais Das IO 111 wird an die CU 361 • 1 Digitalausgang für eine Warnung angeschlossen und ermöglicht • 1 Digitalausgang für den Alarm die Überwachung mehrerer Sen- "Feuchtigkeit im Motor"... - Seite 8 Status des CIM 250 wird mit kation. Es wird in das Steuergerät 96824795 Hilfe von zwei LEDs angezeigt. Eine CU 361 eingesetzt. Das CIM 250 LED wird als Anzeige für die interne wird für die Kommunikation über Kommunikation genutzt und die andere ein GSM-Netzwerk benötigt.
-

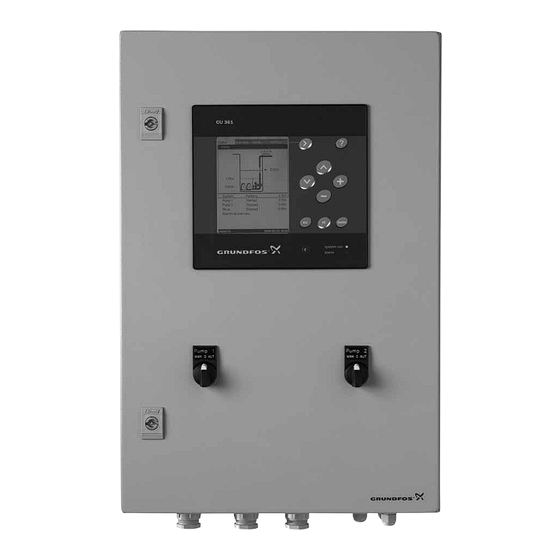

Seite 9: Schaltschrank
2.5 Schaltschrank Schaltschrank Beschreibung Funktionen Digitaleingang • Energiemessung* • Volumenmessung* • Motorschutz, Pumpe 1 • Motorschutz, Pumpe 2 • Relaisrückstellung • Externe Störung • Fehler gemeinsame Phase • Alarmrelais zurücksetzen • Schützrückmeldung, Pumpe 1 • Schützrückmeldung, Pumpe 2 • Schützrückmeld., Tauchrührw. •... -
Seite 10: Umgebungsbedingungen Und Anschlussbedingungen
2.6 Umgebungsbedingungen und Anschlussbedingungen 2.6.1 Umgebungstemperatur –20 °C bis +50 °C. 2.6.2 Relative Luftfeuchtigkeit Maximal 95 %. 2.6.3 Netzversorgung, Überlastschutz, Sicherungen Siehe die mit der Dedicated Controls von Grundfos mitgelieferten Schaltpläne (Technische Daten). 10 / 60... -
Seite 11: Beispiele Für Steuervarianten
2.7 Beispiele für Steuervarianten 1 Pumpe mit 2 Schwimmerschaltern 1 oder 2 Pumpen 1 oder 2 Pumpen mit 3 Schwimmerschaltern mit 4 Schwimmerschaltern 1 oder 2 Pumpen 1 oder 2 Pumpen mit Analogsensor 1 oder 2 Pumpen mit Analogsensor mit 5 Schwimmerschaltern und Tauchrührwerk 1 oder 2 Pumpen mit Analogsensor 1 oder 2 Pumpen mit Analogsensor,... -
Seite 12: Bedienfeld Der Cu 361
2.8 Bedienfeld der CU 361 Pos. Beschreibung LCD-Display Wechselt zur nächsten Spalte in der Menüstruktur Wechselt zum Hilfetext CU 361 Wechselt zum vorherigen Listenpunkt Wechselt zum nächsten Listenpunkt Erhöht den Wert eines ausgewählten Parameters Reduziert den Wert eines ausgewählten Parameters Kehrt zur vorherigen Bildschirmseite zurück... -
Seite 13: Grundfunktionen
4.4.3 Digitalausgänge 4.4.4 Zählereingänge 4.4.5 Alarmrelais 4.5 Alarmeinstellungen 4.5.1 Anlagenalarme 4.5.2 Pumpenalarme 4.5.3 Tauchrührwerkalarme 4.5.4 Kombialarme 4.6 Grundeinstellungen CU 361 4.6.1 Konfigurationsassistenten erneut ausführen 4.6.2 Displaysprache 4.6.3 Einheiten 4.6.4 Datum und Zeit 4.6.5 Passwort 4.6.6 Ethernet 4.6.7 GENIbus-Adresse 4.6.8 Softwarestatus... -
Seite 14: Übersicht Über Die Ein- Und Ausgänge Des Steuergeräts/Der Module
3 (fest zuge- 2 (fest zuge- 5 (fest zuge- IO 111 GENIbus Slave (RS-485) ordnet) ordnet) ordnet) 3.1 Klemmenübersicht 3.1.1 CU 361 Rückseite der CU 361 Abb. 7 Pos. Bezeichnung Typenschild Klemmen für Ausgangsrelais Klemmen für Analogeingänge Service-Anschluss Ethernet (RJ45) Spannungsanzeige Klemmen für Digitaleingänge... - Seite 15 (1 Hz) – nicht statt. leuchtet – Die Spannungsversorgung ist eingeschaltet und das Modul fährt hoch. Das Modul ist betriebsbereit und das IO 351B und die CU 361 kommuni- blinkt schnell (5 Hz) – zieren miteinander. – blinkt Das IO 351B und die R100 kommunizieren miteinander.
- Seite 16 GENIbus-Adressen für die IO-Module GENIbus-Adresse GENIbus-Adresse IO-Modul (DIP-Schalter) (R100) IO 351B IO 111, Pumpe 1 IO 111, Pumpe 2 3.1.4 IO 111 T1 T2 G1 A1 G2 A2 K1 K2 R1 R2 A Y B D1 D2 D3 D4 D5 D6 D7 D8 Reset 1 2 3 4 5 6 7 8 9 10 P1 P2 P3 P4 P5...
-
Seite 17: Klemmenbelegung An Der Cu 361
3.2 Klemmenbelegung an der CU 361 Pos. Klemme Bezeichnung Parameter Schaltbild Anschluss Phasenleiter CU 361 1 x 100-240 VAC ±10 %, 50/60 Hz Anschluss Nullleiter Anschluss Schutzleiter RS-485 A GENIbus CU 361 IO 351B Masse RS485 (Den Schirm mit einer Kabelschelle befestigen.) -
Seite 18: Klemmenbelegung Am Io 351B
An alle Klemmen (außer den Netzklemmen) darf nur eine Spannung von 16 V effektiv und 22,6 V oder 35 VDC angeschlossen werden. Spitze RS-485 A IO 351B CU 361 RS-485 A RS-485 Masse* GENIbus (intern) RS-485 Masse* (Den Schirm mit einer Kabelschelle RS-485 B befestigen.) - Seite 19 Gruppe Klemme Bezeichnung Parameter Schaltbild Digitaleingang IO 351B Masse Analogausgang, 0-10 V Digitaleingang Masse Analogausgang, 0-10 V Digitaleingang Masse Analogausgang Digitaleingang Masse Sind die Klemmen für Extern AUS nicht belegt, ist eine Schaltbrücke zu setzen. PTC 4 Eingang für PTC-Sensor oder PTC 5 IO 351B Thermoschalter...
-
Seite 20: Klemmenbelegung Am Io 111
3.4 Klemmenbelegung am IO 111 T1 T2 G1 A1 G2 A2 K1 K2 R1 R2 A Y B D1 D2 D3 D4 D5 D6 D7 D8 Reset 1 2 3 4 5 6 7 8 9 10 P1 P2 P3 P4 P5 I1 I2 I3 Abb. - Seite 21 Pos. Klemme Bezeichnung Parameter Funktion Schaltbild Klemme für in der Pumpe integrierte Sensoreingang Sensoren Klemme für die Span- Thermoschalter oder PTC-Sensor entspre- nunsgversorgung von 15 V chend DIN 44081 und DIN 44082. in der Pumpe integrier- ten Sensoren P1..P5 Klemme für in der Pumpe integrierte Sensoreingang P1 bis P5 werden für den Anschluss von in der...
-
Seite 22: Konfigurieren
Einrichten der GENIbus-Adresse im Modul IO 351B, falls vorhanden. Siehe Abschnitt 4.2.1 Einrichten der GENIbus-Adresse im Modul IO 351B (falls vorhanden). • Konfigurieren des Steuergeräts CU 361. Zum Konfigurieren den Konfigurationsassistenten oder das auf der CD-ROM mitgelieferte PC Tool WW Controls verwenden. Siehe Abschnitt 6. PC Tool. - Seite 23 4.2.3 Einstellungen am IO 111 Potentiometer Der Warnwert für den Statorisolationswiderstand wird mit Hilfe des Potentiometers (Pos. 4) eingestellt. Siehe Abb. 10. Der Warnwert kann zwischen 10 und 1 MΩ gewählt werden. Ω Der Alarmauslösewert ist 1 M Hinweis 1 MΩ 10 MΩ...
- Seite 24 Adresse für die Buskommunikation Das IO 111 kann über eine Busverbindung mit übergeordneten Steuerungen kommunizieren. Bei der Buskommu- nikation arbeitet das IO 111 als Slave. Damit Steuerungen die Slaveeinheiten erkennen können, mit denen sie kommunizieren, müssen die IO 111 Module eindeutige Adressen besitzen. Den einzelnen Modulen können mit Hilfe der DIP-Schalter 3, 4 und 5 Adressen zwischen 40 und 45 zugewiesen werden.
- Seite 25 Busprotokoll Durch die Wahl des Busprotokolls wird die Art der Busverbindung festgelegt. Dabei ist GENIbus ein Grundfos Standardprotokoll für Grundfos Produkte. Das Modbus-Protokoll wird hingegen für die Kommunikation zwischen dem IO 111 und einer Steuerung von einem anderen Lieferanten verwendet.
- Seite 26 Fehlendes Signal vom Wasser-im-Öl-Sensor • Kommunikationsalarm (Installation mit SM 111). 4.2.4 Montage- und Bedienungsanleitungen der CU 361 und IO 351 Siehe WinCAPS oder WebCAPS unter Unterlagen > Zubehör > Elektrisches Zubehör > CU 361 oder IO 351 (Bedienungsanleitungen). 26 / 60...
-
Seite 27: Dokumentationsunterlagen - Mitgeliefert Mit Der Dedicated Controls
6.1 Anschließen des PC's an die Dedicated Controls Für die Abbindung des PC's an die Dedicated Controls wird die Hardware "Grundfos PC Tool Link" verwendet. Mit Hilfe dieser Hardware erfolgt eine Umsetzung der Schnittstelle RS-485 an der Dedicated Controls auf den USB- Anschluss am PC. -
Seite 28: Feldbus-Kommunikationsmodul
Datenübertragung. 7.2 Datenübertragung Für die Datenübertragung zum SCADA-System oder zu einem Mobiltelefon muss die CU 361 mit einem CIM-Modul (Communication Interface Module = Kommunikationsschnittstellenmodul) ausgestattet sein. Abhängig von der Art des Netzwerks sind verschiedene CIM-Module lieferbar. Das CIM-Modul kann direkt in die CU 361 eingesetzt werden. - Seite 29 7.2.1 Modbus-Netzwerk CIM 200 (Modbus über RS-485) Das CIM 200 überträgt Daten zu/von der CU 361 über das lokale Modbus-Netzwerk. Siehe Abb. 18. SCADA Modbus-Netzwerk CU 361 (mit eingebautem CIM 200) Abb. 18 Beispiel mit CIM 200 CIM 250 (Modbus und SMS über GSM/GPRS) Das CIM 250 überträgt Daten zu/von der CU 361 über das GSM/GPRS-Netzwerk.
- Seite 30 Mit Hilfe des in der CU 361 integrierten Webservers kann ein Computer über eine Ethernet-Verbindung an die CU 361 angeschlossen werden. Die Benutzerschnittstelle kann auf diese Weise von der CU 361 auf einen Com- puter exportiert werden, so dass die CU 361 und somit die Anlage von extern überwacht und gesteuert werden kann. Siehe Abbildungen und 22.
- Seite 31 CU 361 Abb. 22 Beispiel für eine Internetverbindung Um eine dynamische Zuordnung einer IP-Adresse für die CU 361 zu ermöglichen, muss ein DHCP-Server im Netz- werk vorhanden sein. Der DHCP-Server ordnet den elektronischen Geräten eine Reihe von IP-Adressen zu und sorgt dafür, dass zwei Geräte nicht die gleiche IP-Adresse erhalten.
- Seite 32 Abb. 24 Bildschirmseite mit dem Link zur JavaScript -Anwendung Die Java Runtime Environment-Anwendung exportiert dann die Benutzerschnittstelle der CU 361 (einschließlich Display und Bedienfeld) auf den Computerbildschirm. Die CU 361 kann jetzt über den PC angesteuert werden. Abb. 25 Netzwerkeinstellung Ändern der Netzwerkeinstellung Sobald die Verbindung zum Webserver der CU 361 hergestellt wurde, kann die Netzwerkeinstellung geändert wer-...
- Seite 33 3. [Submit] anklicken, um das neue Passwort zu aktivieren. 7.2.4 GENIbus Durch Installieren eines externen GENIbus-Moduls (COM 050) kann die CU 361 an ein externes Netzwerk ange- schlossen werden. Die Verbindung kann über ein Gateway hergestellt werden. Für weitere Informationen wenden Sie sich bitte an Grundfos.
-
Seite 34: Einsetzen Des Cim-Moduls
Beim Einsetzen des CIM-Moduls ist wie folgt vorzugehen: 1. Die Schraube in der Rückwand der CU 361 herausschrauben. Siehe Abb. 28. Abb. 28 Die Schraube, die zur Befestigung der Rückwand dient, herausnehmen. 2. Den Gehäusedeckel abnehmen. Den Gehäusedeckel auf einer ebenen Oberfläche ablegen und das gekenn- zeichnete Ausbrechplättchen mit Hilfe eines Schraubendrehers oder eines ähnlichen Werkzeugs herausbre-... - Seite 35 0538 96824795 Version Serial No. 9854 Abb. 31 Anbringen der neuen Aufkleber an der Rückwand 5. Die Rückwand der CU 361 wieder aufsetzen und mit der zugehörigen Schraube befestigen. Siehe Abb. 32. Abb. 32 Montieren der Rückwand 35 / 60...
-
Seite 36: Grundeinstellungen Cu 361
8. Grundeinstellungen CU 361 8.1 Displaysprache Auf dieser Bildschirmseite wird die Sprache für die Bedienung der CU 361 ausgewählt. In Verbindung mit Service- arbeiten kann mit Hilfe der Funktion "Sprache auf Grundsprache (Englisch) ändern" auf die Grundsprache umge- stellt werden. -
Seite 37: Hilfe Bei Der Störungssuche
Einschalten der Dedicated Controls oder wenn innerhalb von 15 Minuten keine Taste am Bedienfeld gedrückt wurde. Der Statusbildschirm ist der Start- und Hauptbildschirm der CU 361. Wenn innerhalb von 15 Minuten keine Taste am Bedienfeld gedrückt wird, kehrt die CU 361 Hinweis automatisch zu dieser Bildschirmseite zurück. - Seite 38 Legende zur Bildschirmseite Pos. Beschreibung Niedrigstes Einschaltniveau: Steigt der Füllstand über dieses Niveau, wird die erste Pumpe eingeschaltet. Niedrigstes Ausschaltniveau: Fällt der Füllstand unter dieses Niveau, werden beide Pumpen ausgeschaltet. Im Display wird angezeigt, dass die Pumpe 1 eingeschaltet ist. Der Boden der Pumpe ist als gestrichelte/unterbro- chene Linie dargestellt.
-
Seite 39: Anlage
10.2 Anlage Auf dieser Bildschirmseite werden die aktuellen Betriebsparameter der Anlage angezeigt. Die nachfolgend abgebildete Bildschirmseite dient als Beispiel. Hinweis Pfad: Status>Anlage> Beschreibung Auf dieser Bildschirmseite wird ein Überblick über den Betrieb der Anlage gegeben. • Betriebsstunden • Betriebsdauer Parallelbetrieb •... -
Seite 40: Pumpenstatus
Status Zeigt an, ob eine Pumpe ein- oder ausgeschaltet ist. Geregelt von CU 361 (Steuerung), manuell über Schalter (Auto/Ein/Aus) oder über SCADA-System. Betrieb Zeigt an, wie die Anlage geregelt wird - automatisch oder manuell. Anzahl der Stunden, die die Pumpe in Betrieb gewesen ist (kann bei Installation einer Betriebsstunden anderen Pumpe geändert werden). -
Seite 41: Gsm/Grps
10.4 GSM/GRPS Auf dieser Bildschirmseite wird der Status des GSM-Modems angezeigt. Diese Bildschirmseite wird nur angezeigt, wenn ein Modem in der Steuerung konfiguriert wor- Hinweis den ist. Die Bildschirmseite kann zum Prüfen der Antennenbedingungen und zur Störungssuche verwendet werden. Status SIM-Karte Zeigt die Nachricht zum SIM-Kartenstatus an, die an die Steuerung gesendet wurde. -
Seite 42: Status Schwimmerschalter
10.5 Status Schwimmerschalter Auf dieser Bildschirmseite werden die aktuellen Positionen und Funktionen der Schwimmerschalter angezeigt. Die Bildschirmseite kann zur Funktionsprüfung und Störungssuche verwendet werden. "Aus" bedeutet, dass der Schwimmerschalter ohne Kontakt zur Wasseroberfläche nach unten hängt. "Ein" bedeutet, dass der Schwimmerschalter auf der Wasseroberfläche aufschwimmt. Die nachfolgend abgebildete Bildschirmseite dient als Beispiel. -
Seite 43: Tauchrührwerk
10.6 Tauchrührwerk Auf dieser Bildschirmseite wird der Status der Tauchrührwerke und der dazugehörigen Zähler angezeigt. Die Bildschirmseite kann zur Störungssuche und Instandhaltung verwendet werden. Die Bildschirmseite erscheint nur, wenn ein Tauchrührwerk installiert ist. Hinweis Die nachfolgend abgebildete Bildschirmseite dient als Beispiel. Hinweis Pfad: Status>Tauchrührwerk>... -
Seite 44: Elektrische Übersicht
10.7 Elektrische Übersicht Diese Bildschirmseite gibt einen Überblick über die verschiedenen Ein- und Ausgänge. Die nachfolgend abgebildete Bildschirmseite dient als Beispiel. Hinweis Pfad: Status>Elektrische Übersicht> Beschreibung Diese Bildschirmseite gibt einen Überblick über die verschiedenen Ein- und Ausgänge. Elektrische Übersicht Untermenü auswählen: •... -
Seite 45: Analogeingänge
Hinweis Pfad: Status>Elektrische Übersicht>Analogeingänge> Beschreibung Analogeingang AI1 (CU 361) [51]: • Der Analogeingang AI1 an der CU 361 (bezeichnet mit Klemme 51) ist als Stromeingang eingerichtet. • Der Messwert 14,9 mA entspricht einem Niveau und einem Druck von 3,40 m. -
Seite 46: Digitaleingänge
10.7.2 Digitaleingänge Auf dieser Bildschirmseite wird der Status der einzelnen Digitaleingänge angezeigt. Die nachfolgend abgebildete Bildschirmseite dient als Beispiel. Hinweis Pfad: Status>Elektrische Übersicht>Digitaleingänge> Beschreibung Digitaleingang DI2 (IO 351-41) [12]: • Der Digitaleingang DI2 am IO 351 (bezeichnet mit Klemme 12) ist der Funktion "Schützrückmeldung, Pumpe 1"... -
Seite 47: Digitalausgänge
Hinweis Pfad: Status>Elektrische Übersicht>Digitalausgänge> Beschreibung Digitalausgang DO1 (CU 361) [71]: • Der Digitalausgang DO1 an der CU 361 (bezeichnet mit Klemme 71) ist der Funktion "Hochwasseralarm" zugeordnet. Der Alarm ist aktiviert. 11. Alarme und Warnungen 11.1 Anzeigen von Alarmen Die Steuerung Dedicated Controls verfügt über die folgenden Alarmanzeigen: •... -
Seite 48: Alarmeinstellungen
11.2 Alarmeinstellungen Alarme können nur angezeigt werden, wenn zuvor festgelgt wurde, dass der entsprechende Alarm auch angezeigt werden soll. Siehe Abschnitt "Alarmeinstellungen" in der Montage- und Bedienungsanleitung der Dedicated Con- trols. Alle Störungsquellen sind entweder vom Typ Analog- oder Digitalstörung. 11.2.1 Konfigurieren der Analogstörung Analogstörungen werden aktiviert, wenn sich der aktuelle Messwert außerhalb der vorgegebenen Grenzen befin- det. -
Seite 49: Konfigurieren Der Digitalstörung
11.2.2 Konfigurieren der Digitalstörung Digitalstörungen werden bei fehlerhaften Anlagenzuständen aktiviert. Eine Digitalstörung kann als Warnung oder Alarm gemeldet werden. Alarmverzögerung In der Regel wird eine Alarmverzögerung verwendet, wenn ein Messsignal instabil ist. So könnte z.B. bei bewegter Wasseroberfläche kurzzeitig ein Hochwasseralarm ausgelöst werden. Durch eine Alarmverzögerung kann sich das Messsignal jedoch stabilisieren, z.B. -
Seite 50: Verfolgen Eines Alarms
Siehe Abschnitt 13. Status in der Montage- und Bedienungsanleitung der Dedicated Controls. 1. Wird ein Alarm ausgelöst, wird in der ersten Zeile im Menü Status der Text "Aktuelle Alarme" angezeigt. 2. Die Menüzeile "Aktuelle Alarme" markieren und die Taste [ok] an der CU 361 drücken. 12.2 Menü Alarm Im Display werden die letzten 24 Alarme mit Datum und Uhrzeit ihres Auftretens angezeigt. -
Seite 51: Zugangsschutz Über Passwort
• Passwort für das Menü Betrieb. 12.3.1 Passwort für Servicemitarbeiter Ist dem Grundfos-Servicetechniker das Passwort des Kunden nicht bekannt, kann die Dedicated Controls mit Hilfe des Grundfos-Servicecodes "6814" entriegelt werden. Bewahren Sie diesen Code sicher auf und geben Sie ihn nicht an Dritte weiter. -
Seite 52: R100
12.4 R100 12.4.1 Menü der R100 für die Dedicated Controls und das IO 351B Ist eine Bildschirmseite auf diese Weise gekenn- zeichnet, kann sie nur mit Hilfe des Servicecodes aufgerufen werden. 52 / 60... -
Seite 53: Störungssuche Mit Hilfe Der Störungscodes
Fehler in der Netzversorgung Eine Störung in der Netzversorgung kann angezeigt werden, wenn ein Notstromversorgungsmodul Prüfen, ob die Spannungsversorgung auf der Eingangsseite der CU 361 angeschlossen ist. im vorgeschriebenen Bereich von 1 x 100-240 VAC ±10 % liegt. Anlage ohne Spannungsversorgung. - Seite 54 Alle Schwimmerschalter auf- und abbewegen und dabei prüfen, ob Dieser Alarm wird angezeigt, wenn das Signal vom die Signale den Eingängen in der CU 361 richtig zugeordnet sind, d.h. analogen Niveausensor nicht mit dem Signal der die Reihenfolge eingehalten wird.
-
Seite 55: Alarmliste (Pumpe)
Störungs- Störmeldung Warnung code Ursache/Erklärung Abhilfe Wasser im Öl (IO 351 / CU 361) Der Grenzwert für den Wassergehalt im Öl wurde erreicht. Zeit bis Servicearbeiten Diese Warnung wird angezeigt, wenn das empfoh- lene Wartungsintervall überschritten wurde oder wenn die Gesamtbetriebszeit der Pumpe die einge- stellte Grenze übersteigt. -
Seite 56: Alarmliste (Tauchrührwerk)
13.3 Alarmliste (Tauchrührwerk) Störungs- Störmeldung Warnung code Ursache/Erklärung Abhilfe Schütz, Tauchrührwerk Die Steuerung versucht das Tauchrührwerk einzu- schalten, aber der Digitaleingang erhält keine Rück- meldung vom Schaltschütz. Zeit bis Servicearbeiten, Tauchrührwerk Grenzwert überschritten. Max. Einschalt./Stunde, Tauchrührwerk Grenzwert überschritten. 13.4 Alarmliste (Kombialarme) Störungs- Störmeldung Warnung... - Seite 57 Technische Änderungen vorbehalten. 57 / 60...
- Seite 58 58 / 60...
- Seite 59 59 / 60...
