6.2 Analogowe urządzenia pomiarowe
• Woltomierz z przełącznikiem fazy (S1)
• Amperomierz.
6.3 Sygnalizacja zakłócenia
6.3.1 Sygnalizacja akustyczna zakłócenia
Sygnalizacja akustyczna załącza się jeżeli w sterowniku nastąpi
sygnalizacja zakłócenia pompy ppoż. Wyłączenie sygnalizacji
akustycznej, nacisnąć przycisk S4 (buczek wył).
Lampka sygnalizacyjna H4 (zakłócenie pompy ppoż.) świeci się
do momentu usunięcia przyczyny zakłócenia.
6.3.2 Wizualna sygnalizacja zakłóceń
Jeżeli jednostka została ręcznie wyłączona, niebieskie lampki
sygnalizacyjne H3, H6, H9 i H12 świecą się.
Żółte lampki sygnalizacyjne H4, H7, H10 i H13 świecą się
w przypadku pojawienia się jednego z następujących zakłóceń:
• Przekaźnik ochronny silnika wyzwolił.
• System kontroli zasilania zarejestrował zakłócenie.
• Jeden ze styków modułów kontrolnych zarejestrował zwarcie
lub uszkodzenie przewodu.
6.3.3 Test lampek sygnalizacyjnych
W celu przetestowania lampek sygnalizacyjnych, nacisnąć
przycisk S5 (test lampek sygnalizacyjnych).
6.4 Bezpotencjałowe styki sygnalizacyjne
Jeżeli element w sterowniku zarejestruje zmiany,
bezpotencjałowe styki sygnalizacyjne uaktywnią sygnalizację
zakłócenia lub nowych warunków pracy. Sygnalizacja będzie
widoczna na panelu sterowania i/lub w centrali sygnalizacji
pożarowej. Patrz schemat elektryczny.

7. Wersje sterownika

Sterownik jest dostępny w dwóch wersjach:
• Z modułami kontrolnymi (WM)
• Bez modułów kontrolnych (WOM)
Obydwie wersje sygnalizują status pracy pompy ppoż. poprzez
bezpotencjałowe styki sygnalizacyjne.
7.1 Sterownik z modułami kontrolnymi
Wersja WM sterownika posiada moduły kontrolne systemu
zasilania a także uszkodzenia przewodu łącznika ciśnienia i/lub
zwarcia.
Wymaga to przyłączenia odpowiedniego modułu oporowego,
WM1, na łączniku ciśnienia.
7.2 Sterownik bez modułów kontrolnych
Sterownik bez modułów kontrolnych nie generuje sygnałów
bezpotencjałowych w przypadku zakłócenia fazy lub awarii
łącznika ciśnienia.

8. Elementy sterownika

W zależności od wersji, sterownik posiada następujące elementy:
Wersja Element
Zabezpieczenie przed wzrostem napięcia (opcja)
WM Przekaźnik zakłócenia fazy
Moduł kontrolny
WOM Zabezpieczenie przed wzrostem napięcia (opcja)
8.1 Zabezpieczenie przed wzrostem napięcia
(Opcja)
Zabezpieczenie przed zbyt wysokim napięciem dla sieci TN-S
(L1, L2, L3, N, PE) kieruje niebezpieczne przepięcia do przewodu
ochronnego.
Kiedy urządzenie zabezpieczające jest aktywne, świeci się
czerwona lampka sygnalizacyjna. Wymienić odpowiedni moduł.

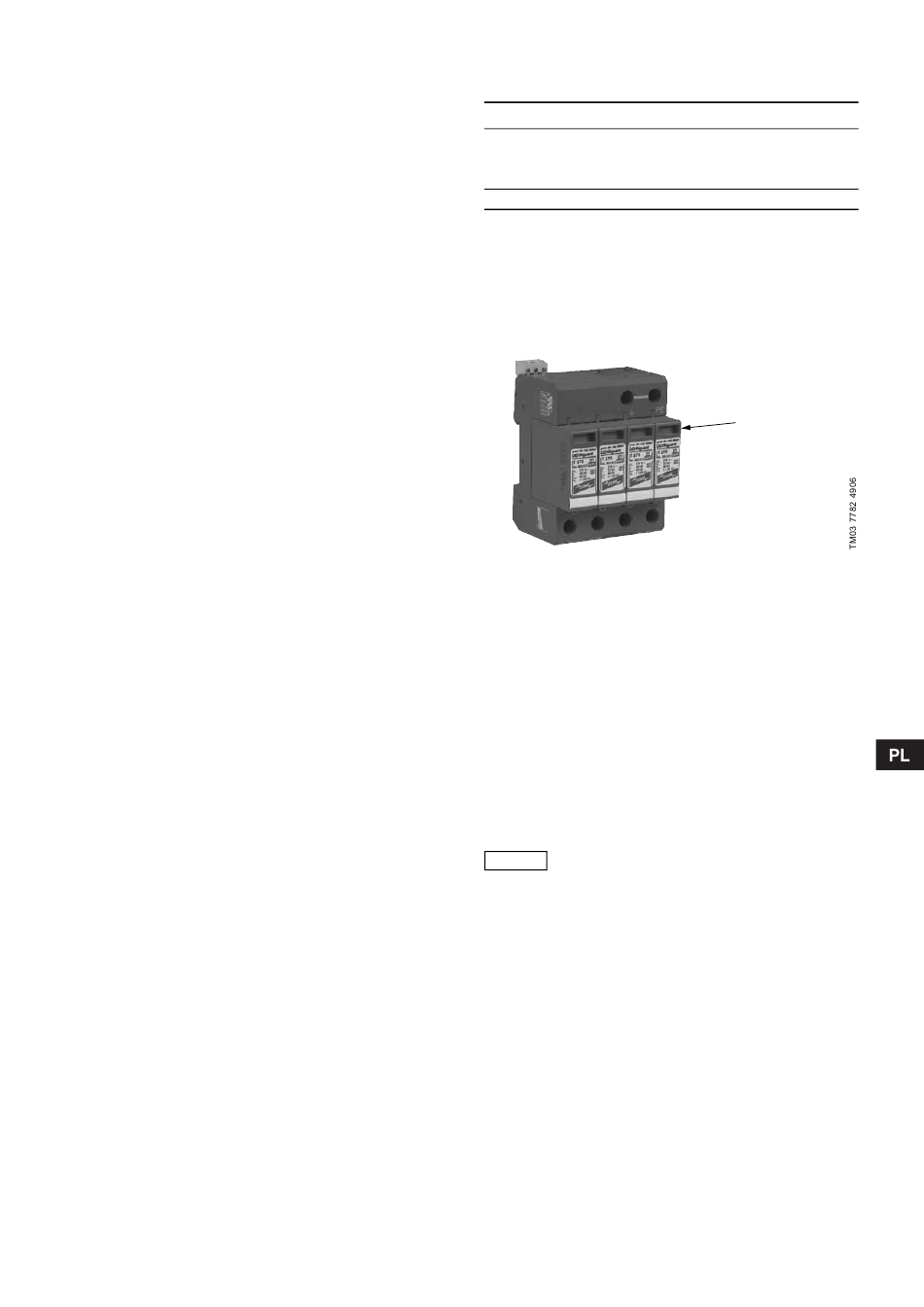

Rys. 3 Zabezpieczenie przed wzrostem napięcia
Urządzenie składa się z czterech pojedynczych modułów.
Dla instalacji TN-S moduły można pojedynczo wymieniać.
Urządzenie posiada bezpotencjałowe styki przełączające,
które mogą uaktywnić sygnalizację zakłócenia przekaźnika.
8.1.1 Sygnalizacja bezpotencjałowa
Sygnalizacja bezpotencjałowa przy pomocy styków NC dla
wspólnego sygnału zakłócenia w centrali sygnalizacji
przeciwpożarowej.
8.2 Przekaźnik zakłócenia fazy
(Tylko dla wersji WM)
Przekaźnik zakłócenia fazy kontroluje trójfazowe sieci zasilające
z przewodem neutralnym. Użytkownik może dopasować
przekaźnik zakłócenia fazy do istniejącej sieci zasilającej.
Urządzenie jest przeznaczone dla napięcia
nominalnego 250 VAC i częstotliwości 48 do
UWAGA
63 Hz.
Funkcje
• ustawialny próg wartości
• ustawialne opóźnienie reakcji
• kontrola kolejności i zakłócenia fazy
• kontrola asymetrii z ustawialną skalą rozbieżności.
Tryby pracy
• UNDER (U): Kontrola zbyt niskiego napięcia
• UNDER+SEQ (U+S): Kontrola zbyt niskiego napięcia
i kolejności faz
• WIN (W): Kontrola zakresu pomiędzy progami min. i maks.
• WIN+SEQ (W+S): Kontrola zakresu pomiędzy progami min.
i maks. i kolejności faz.
Czerwona
lampka
sygnalizacyjna
