8.3.1 Interrupteurs à glissière
Le module de surveillance possède trois interrupteurs à glissière
sur la façade pour commander la fonction du module. L'action du
contact du relais de sortie, de la surveillance de rupture de câble
et de court-circuit peut être réglée.
Position
Les trois interrupteurs à glissière doivent être dans la bonne
position :
NC: Action de courant de repos du relais de sortie ; il se ferme
lorsqu'un contact est ouvert du côté entré.
WB: Surveillance de rupture de câble.
SC: Surveillance des courts-circuits.
8.3.2 LEDs
Deux LEDs sont situées au-dessus des interrupteurs à glissière :
•
Pwr:
Verte = tension nominale.
•
1:
Jaune = faible pression.
Rouge = rupture de câble ou court-circuit.
Faible pression (LED jaune)
Si un contact du pressostat s'ouvre du côté entrée (bornes 1 à 4)
en raison d'une baisse de pression dans le système, le relais de
sortie (bornes 7 à 10) est activé et la LED jaune s'allume.
Le relais de sortie est désactivé et la LED s'éteint lorsque le con-
tact du pressostat se referme.
Rupture de câble ou court-circuit (LED rouge)
En cas de rupture de câble ou de court-circuit du côté entrée du
dispositif de surveillance (bornes 7 et 10), le relais d'alarme se
déclenche et la LED est rouge.
Le voyant lumineux H4 (défaut de la pompe incendie) s'allume
simultanément. Lorsque le défaut a été corrigé, le voyant s'éteint.
8.3.3 Module de résistance
Un module de résistance doit être directement raccordé au cap-
teur de pression respectif. Voir schéma de câblage.

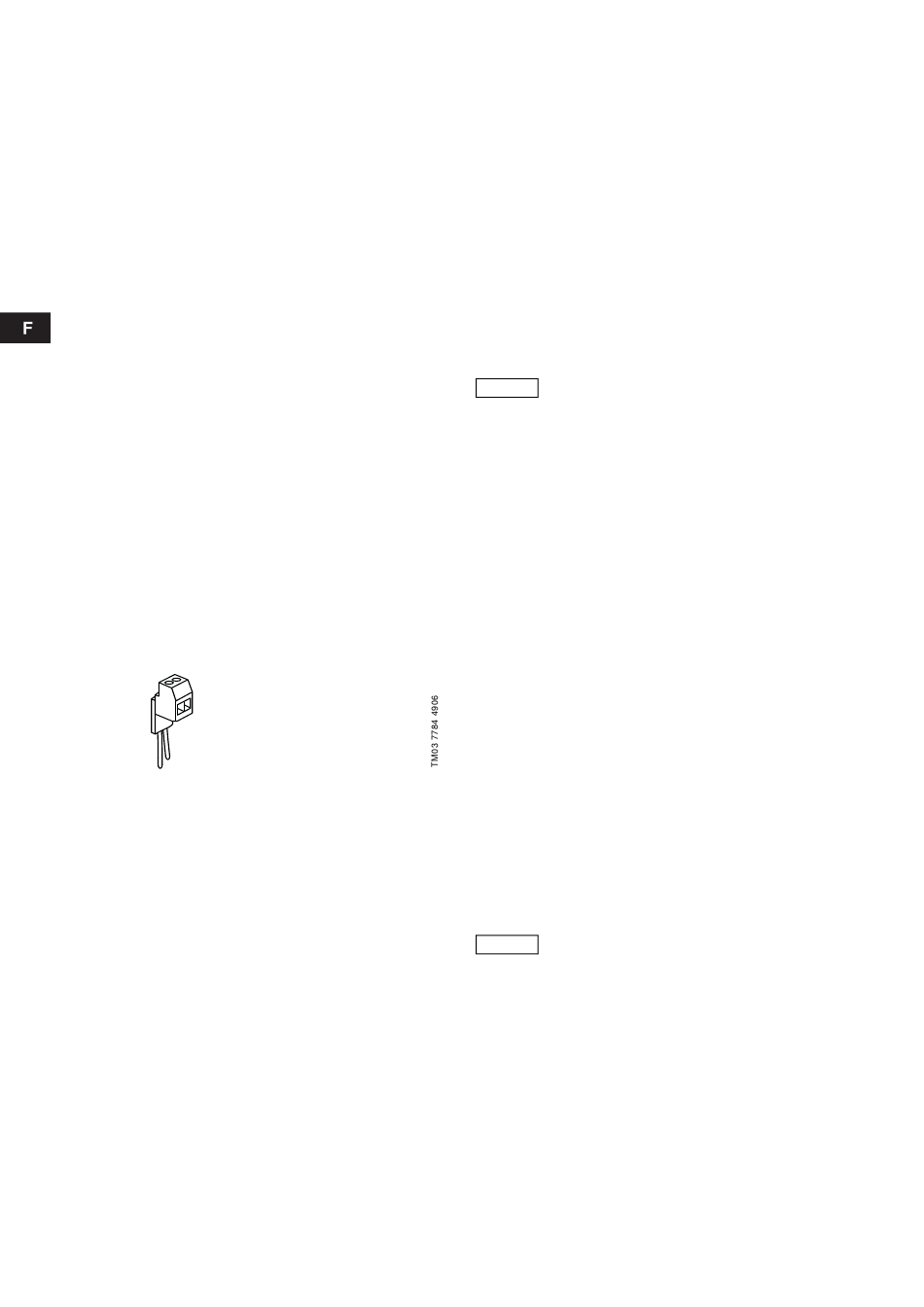

Fig. 6
Module de résistance, WM1
8.3.4 Signalement libre de potentiel
•
Rupture de câble/court-circuit, pressostat 1 :
1 commutateur.
•
Rupture de câble/court-circuit, pressostat 2 :
1 commutateur.
9. Conditions de fonctionnement
9.1 Commande
9.1.1 Plage de température
Température ambiante : 0 °C à +40 °C.
Stockage et transport : –25 à +60 °C.
9.1.2 Humidité relative de l'air
Garder l'humidité de l'air aussi basse que possible pour empê-
cher la formation d'humidité.
9.2 Pompe
Consulter la notice d'installation et de fonctionnement de la
pompe Grundfos NKF.
26
10. Installation
10.1 Informations générales
L'installation et la connexion du contrôleur doivent être conformes
aux réglementations locales et aux règles de bonne pratique.
Cela inclut les normes DIN VDE 0100, DIN VDE 0660 et
DIN VDE 0106 ainsi que les réglementations de prévention des
accidents UVV VBG 4.
Prendre en compte les réglementations des systèmes certifiés
VdS, VdS 2092 et 2100 en particulier.
Respecter également les réglementations des fournisseurs
d'électricité locaux.
10.2 Connexion électrique
Le contrôleur est approuvé pour une connexion au système TN.
La déconnexion au moyen d'un dispositif de surintensité
(DIN VDE 0100/410) peut être utilisée comme mesure de protec-
tion contre le contact indirect.
Les interrupteurs différentiels ne sont pas autori-
sés pour l'alimentation des systèmes VdS pour
Précautions
des raisons de protection spécifiques !
Des mesures préventives différentes et/ou supplémentaires peu-
vent être nécessaires pour les configurations réseau spécifiques,
par exemple des systèmes IT ou TT, pouvant entraîner des alté-
rations au contrôleur.
Le dimensionnement du câble d'alimentation doit être protégé
contre la surcharge et les courts-circuits conformément à la
norme DIN VDE 0100, 430.
Le dispositif de sécurité dans le système de distribution électri-
que basse tension et dans le système d'alimentation d'urgence
doit être installée en prenant compte de la sélectivité du fusible
NH dans le contrôleur de la pompe incendie.
Sélectionner et installer les câbles pour les systèmes VdS de
façon à ce qu'ils restent fonctionnels en cas d'incendie (protec-
tion incendie couvrant E30 ou E90 ou les câbles avec préserva-
tion de fonction E90).
L'alimentation aux bornes X0 s'effectue par un champ rotatif
appliqué (sens horaire). Voir le schéma de câblage ci-joint.
Les tensions ligne à ligne sont consultables sur le voltmètre au
moyen d'un sélecteur d'entrée.
10.3 Raccordement du moteur
Dimensionner les câbles allant du contrôleur au moteur de la
pompe incendie conformément à la norme DIN VDE 0100, 430,
pour assurer une protection contre les courts-circuits et pour être
conforme à la tension de perte en ligne admissible. Le relais de
surcharge existant dans le circuit du moteur n'entraîne pas de
déconnexion (condition VdS) lorsqu'il se déclenche, mais unique-
ment une indication du défaut.
Le réglage d'usine de la sortie moteur de la pompe incendie est
une rotation anti-horaire.
Certaines pompes immergées nécessitent cepen-
dant que le moteur soit réglé dans le sens horaire
Précautions
(consulter les informations fournies par le four-
nisseur de la pompe ou effectuer un essai) !
Pour changer le sens de rotation, inverser deux phases des con-
nexions moteur externe du bornier X1. Voir schéma de câblage.
