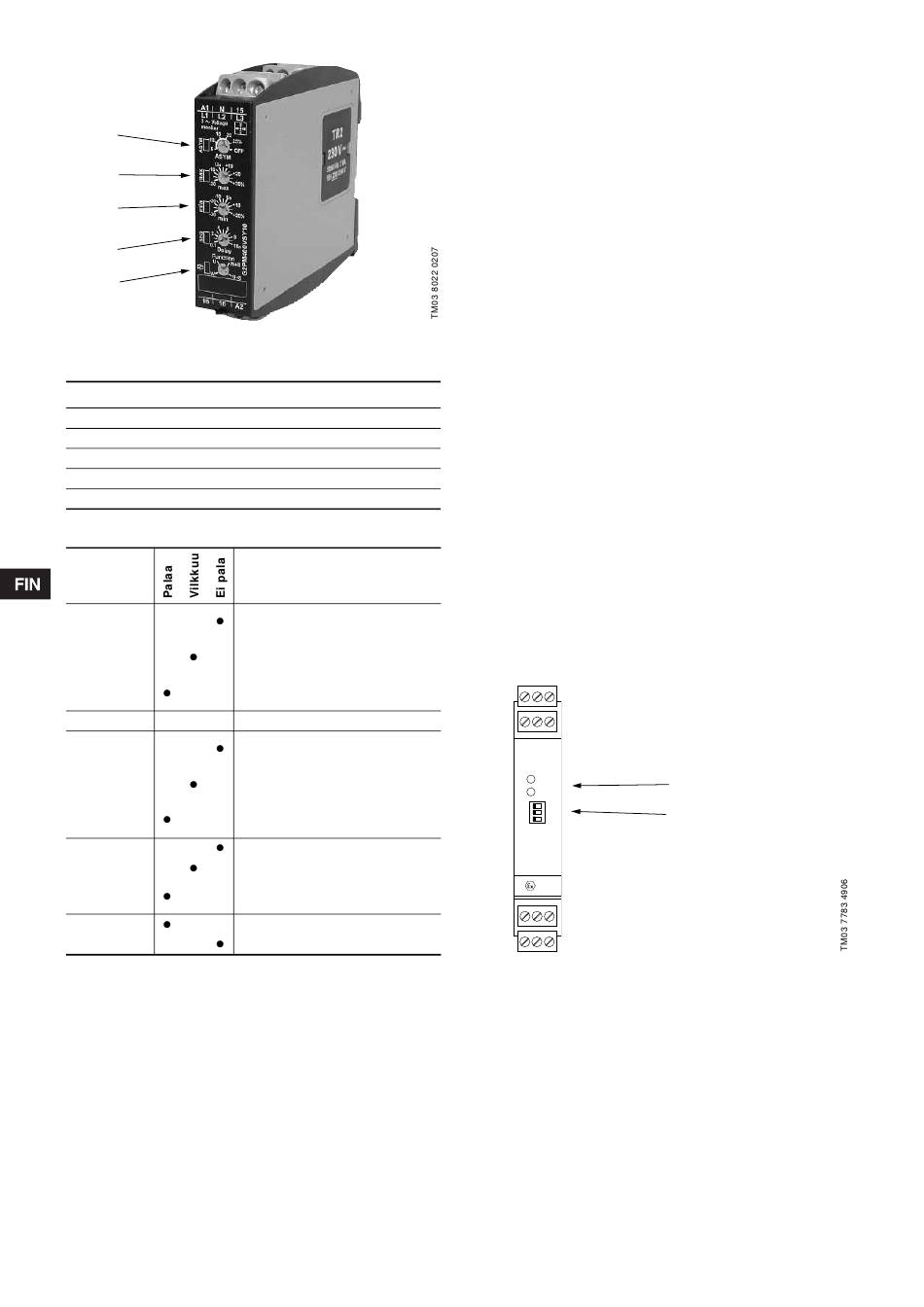

Kuva 4 Vaihekatkosreleen säätimet ja LEDit
Säätimet
Pos. Kuvaus Asetusalue
1 Epäsymmetria 5 - 25 %
2 Maksimi – 20 ... + 30 %
3 Minimi – 30 ... + 20 %
4 Viive 0,1 - 10 sekuntia
5 Toiminta U, W, U+S, W+S
Valodiodit (LEDit)
Pos. Väri Kuvaus
Epäsymmetria asetuspisteen alu-
eella
Epäsymmetria ylittää asetuspis-
1 Pun.
teen alueen, aikaviive käynnissä
Epäsymmetria ylittää asetuspis-
teen alueen, aikaviive päättynyt
2 - - - LED ei käytössä
Jännite minimiasetuspisteen ylä-
puolella
Jännite minimiasetuspisteen ala-
3 Pun.
puolella, aikaviive käynnissä
Jännite minimiasetuspisteen ala-
puolella, aikaviive päättynyt
Normaali tila
Vaihekatkos, aikaviive käynnissä
4 Pun.
Vaihekatkos tai muuttunut vaihe-
järjestys
Lähtörele "on"-tilassa
5 Kelt.
Lähtörele "off"-tilassa
52
8.2.1 Toimintaperiaate
Normaaleissa olosuhteissa LED, pos. 5 (lähtörele) palaa ja muut
LEDit eivät pala.
Alijännitteen valvonta
Jos jännite laskee minimiasetuspisteen alapuolelle (– 10 %),
aikaviive käynnistyy ja LED, pos. 3 (min) alkaa vilkkua. Jos jän-
nite aikaviiveen umpeuduttua on yhä asetuspisteen alapuolella,
LED, pos. 3 palaa jatkuvasti ja lähtörele päästää (LED, pos. 5, ei
pala). Lähtörele vetää automaattisesti, kun mitattu jännite ylittää
maksimisäätimellä, pos. 2, asetetun arvon.
Vaihejärjestyksen ja vaihekatkosten valvonta
Jos jokin vaihejännitteistä häviää, aikaviive käynnistyy ja LED
SEQ, pos. 4, alkaa vilkkua. Jos vika aikaviiveen umpeuduttua on
yhä olemassa, LED pos. 4 palaa jatkuvasti ja lähtörele päästää
(LED pos. 5 ei pala).
Jos vaihejärjestyksen havaitaan muuttuneen (LED pos. 4 palaa),
lähtörele päästää välittömästi (LED pos. 5 ei pala).
Vinokuormituksen valvonta
Jos vaihejännitteiden välinen epäsymmetria ylittää ASYM-sääti-
mellä asetetun arvon (10 %), aikaviive käynnistyy ja LED ASYM,
Asetuspiste
pos. 1, alkaa vilkkua. Jos aikaviiveen umpeuduttua vinokuormitus
10 %
on yhä olemassa, LED pos. 1 palaa jatkuvasti ja lähtörele pääs-
– 5 % tää (LED pos. 5 ei pala).
Sähköverkon nollajohtimen katkos havaitaan heti kun vaihejännit-
– 10 %
teiden ja nollajohtimen välillä ilmenee epäsymmetria. Jos epä-
5 sekuntia
symmetria ylittää ASYM-säätimellä asetetun arvon, valvonta toi-
U+S
mii edellä kuvatulla tavalla.
8.2.2 Potentiaalivapaa ilmaisu
Verkkokatkos: 1 vaihtokosketin.

8.3 Painekytkimien valvontamoduuli

(vain WM-versioissa)
Molempien painekytkimien valvontamoduuli valvoo kaapeleita ja
johtimia painekytkimiin saakka tulokoskettimien kaapeli- tai joh-
dinkatkosten ja oikosulkujen varalta.
Moduuli käynnistää palopumpun, jos paine alenee.
10 11 12
NO
1 off
off
4
1
Kuva 5
Johdinkatkoksen tai oikosulun ilmetessä annetaan äänihälytys,
merkkivalo H4 (vika palopumpussa) syttyy ja kollektiivista vikaa
ilmaiseva rele lähettää vikailmaisun potentiaalivapaiden ilmaisu-
koskettimien kautta keskusvalvomoon.
7 8 9
Pwr
LEDit
1
NC
Liukukytkimet
WB
SC
5 6
2 3
Painekytkimien valvontamoduuli
