8.3.1 DIP kapcsolók
A felügyeleti modul beállítása az előlapjába épített három DIP-
kapcsolóval lehetséges. A kimeneti relé, a vezetékszakadás
felügyelet és a rövidzár felügyelet kapcsolási módjait lehet
beállítani.
Pozíció
A három DIP-kapcsolónak a helyes állásban kell lennie:
NC: A kimeneti relé alaphelyzetének beállítása; zár,
ha a bemeneti oldal egyik érzékelője nyitott.
WB: Vezetékszakadás felügyelet.
SC: Rövidzárlat felügyelet.
8.3.2 LED-ek
Két LED található a DIP-kapcsolók fölött:
• Pwr:
Zöld = alkalmazott feszültség.
• 1:
Sárga = alacsony rendszernyomás.
Piros = vezetékszakadás vagy rövidzár.
Alacsony rendszernyomás (sárga LED)
Ha a nyomáskapcsoló érzékelője nyomásesés miatt nyit
a bemeneti oldalon (1-4 érintkezők), a kimeneti relé
(7-10 érintkezők) meghúz, és a sárga LED világít.
A kimeneti relé elenged és a LED jelzés is megszűnik,
ha a nyomáskapcsoló érzékelője ismét zár.
Vezetékszakadás vagy rövidzárlat (piros LED)
A felügyeleti eszköz bemeneti oldalán történő vezetékszakadás
vagy rövidzárlat (7. és 10. csatlakozó) esetén a hibarelé kiold,
és a LED pirosan világít.
Ezzel egyidőben a H4-es jelzőfény (tűzivíz szivattyú hiba)
világítani kezd. A hiba kijavítása után a lámpa elalszik.
8.3.3 Ellenállás modul
Az ellenállást modult közvetlenül a megfelelő
nyomáskapcsolóhoz kell bekötni. Lásd a kapcsolási rajzot.

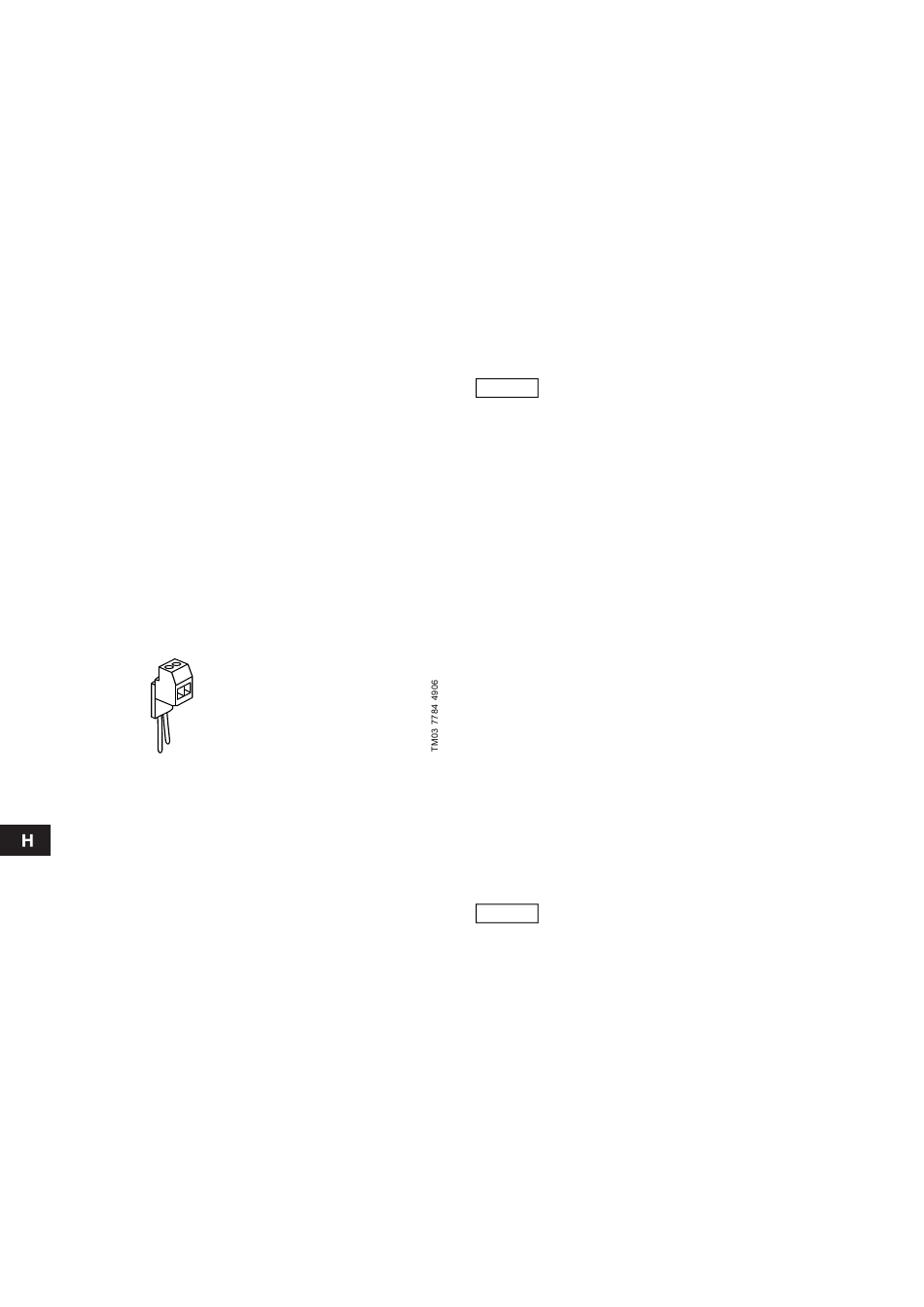

6. ábra Ellenállás modul, WM1
8.3.4 Potenciálmentes jelzés
• Vezetékszakadás, rövidzár, 1. nyomáskapcsoló:
1 váltókontaktus.
• Vezetékszakadás, rövidzár, 2. nyomáskapcsoló:
1 váltókontaktus.
9. Üzemeltetési körülmények
9.1 Vezérlő
9.1.1 Hőmérséklet tartomány
Környezeti hőmérséklet: 0 ... +40 °C.
Tárolás és szállítás: –25 ... +60 °C.
9.1.2 Relatív páratartalom:
Tartsa alacsonyan a páratartalmat, hogy megelőzze
a párásodást.
9.2 Szivattyú
Lásd a Grundfos NKF kezelési és üzemeltetési utasítást.
80
10. Telepítés
10.1 Általános információ
A vezérlő telepítését és üzembe helyezését a helyi
jogszabályoknak és az általános iparági gyakorlatnak
megfelelően kell végezni.
Ez magában foglalja a DIN VDE 0100, DIN VDE 0660 és
DIN VDE 0106 szabványokat, valamint Balesetvédelmi és
Biztosítási Szövetség UVV VBG 4 szabályozását.
Tartsa be a VdS minősített rendszerekre vonatkozó szabályozást,
különösen a VdS 2092-t és VdS 2100-t.
Továbbá vegye figyelembe a helyi áramszolgálató szabályait.
10.2 Elektromos bekötés
A vezérlő a hagyományos TN rendszerhez való bekötéshez
rendelkezik jóváhagyással.
Közvetett érintésvédelemként túláram védő eszköz
(DIN VDE 0100/ 410 rész) használható.
Speciális okokból hibaáram védő relé
Vigyázat alkalmazása nem megengedett VdS
rendszereknél!
Eltérő tápfeszültség konfigurációnal, pl. IT vagy TT rendszereknél
másfajta illetve kiegészítő biztonsági eszközök alkalmazása is
szükséges lehet, aminek következtében ezek a vezérlők eltérnek
az alapkiviteltől.
A tápkábel méretezésekor a DIN VDE 0100, 430. részt kell
figyelembe venni a túlterhelés és rövidzárlat védelem
szempontjából.
A kisfeszültségű tápelosztó rendszer és a vészüzemi betáp
rendszer védelmét a tűzivíz szivatyú vezérlő NH-biztosítékaival
szembeni szelektivitás figyelembe vételével kell kialakítani.
VdS rendszerekhez tartozó kábelek kiválasztásakor és
telepítésekor úgy kell eljárni, hogy a rendszer tűz esetén is
üzemképes maradjon (pl. E30 vagy E90 tűzvédelmi burkolat vagy
E90 szerinti funkciótartó kábelek).
Az X0 betáp érintkezők tápfeszültség ellátása az óramutató
járása szerinti mezővel van kialakítva. Lásd mellékelt kapcsolási
rajzot.
A vonalfeszültséget a feszültségmérőről lehet leolvasni, a betáp
választó kapcsoló segítségével.
10.3 Motor bekötés
A vezérlés és a motorok közötti tápkábel méretezésekor
a DIN VDE 0100, 430. részt kell figyelembe venni a túlterhelés és
rövidzár védelem szempontjából. Ha a motor betáp körbe épített
relé túlterhelést érzékel, a vezérlés a motort nem kapcsolja le
(VdS előírás), csak hibajelet ad.
A tűzivíz szivattyú motorkimenete gyárilag óramutató járásával
ellentétes.
Egyes búvárszivattyúkhoz viszont óramutató
járása szerinti motorkimenetre van szükség (lásd
Vigyázat
a motor beszállító által megadott adatokat, vagy
végezzen tesztüzemet)!
A fázissorend megváltoztatásához cseréljen fel két motor betáp
fázist az X1 kapocsdobozban. Lásd a kapcsolási rajzon.
