6.2 Analoga mätinstrument
•
Voltmeter med fasföljdsomkopplare (S1)
•
Amperemeter
6.3 Felindikering
6.3.1 Ljudsignal för felindikering
Ljudlarm avges om felindikeringar för brandpumpen samlas i styr-
enheten. Tryck på knappen S4 (signalhorn från) för att stänga av
signalhornet.
Indikeringslampan H4 (fel i brandpump) fortsätter att lysa till
orsaken till felet har identifierats och avhjälpts.
6.3.2 Visuell felindikering
Om en enhet stängs av manuellt tänds de blå indikerings-
lamporna H3, H6, H9 och H12.
De gula indikeringslamporna H4, H7, H10 och H13 tänds om
något av följande fel uppkommer:
•
Motorskyddsrelät har löst ut.
•
Strömförsörjningssystemet har detekterat störning.
•
En av kontaktövervakningsmodulerna har detekterat kortslut-
ning eller ledarbrott.
6.3.3 Test av indikeringslampor
Tryck på knappen S5 för att funktionstesta indikeringslamporna.
6.4 Potentialfri signalkontakt
Om någon komponent i styrenheten detekterar förändring, gene-
reras felindikering eller indikering av nytt driftsförhållande av en
potentialfri signalkontakt. Dessa indikeringar visas på manöver-
panelen och/eller i en överordnad felcentral. Se kopplings-
schema.
7. Styrenheter
Styrenheten finns i två versioner:
•
med övervakningsmodul (WM)
•
utan övervakningsmodul (WOM).
Båda versionerna indikerar brandpumpens driftstatus med poten-
tialfria signalkontakter.
7.1 Styrenhet med övervakningsmodul
WM-versionen av styrenheten övervakar såväl strömförsörjning
som ledarbrott till tryckbrytare och/eller kortslutning.
För detta ändamål måste en resistansmodul, WM1, vara ansluten
till motsvarande tryckbrytare.
7.2 Styrenhet utan övervakningsmodul
Eftersom denna version inte har några övervakningsmoduler ges
inga potentiafria signaler vid fasfel eller tryckbrytarfel.
42
8. Styrenhetskomponenter
Beroende på typ av styrenhet inkluderar styrenheten följande
komponenter:
Version
Komponent
Överspänningsskydd (tillval)
WM
Fasfelsrelä
Övervakningsmodul
WOM
Överspänningsskydd (tillval)
8.1 Överspänningsskydd
(tillval)
Överspänningsskydd för nätkonfiguration TN-S (L1, L2, L3, N,
PE) avleder farlig överspänning till skyddsjordledaren.
Den röda indikeringslampan lyser om överspänningsskyddet löst
ut. Byt ut motsvarande modul.

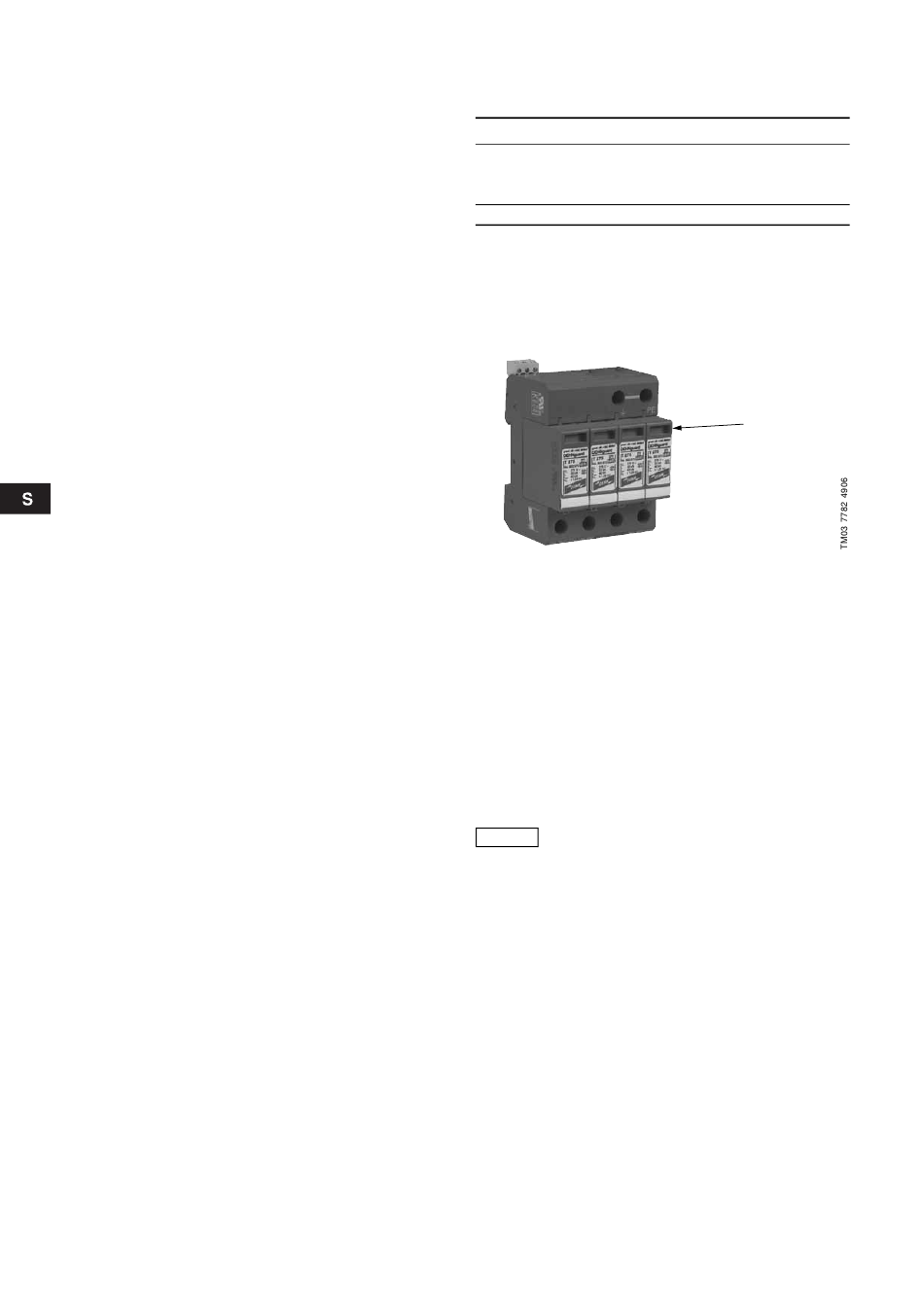

Fig. 3
Överspänningsskydd
Enheten består av fyra separata moduler. För TN-S-system kan
dessa moduler bytas var för sig.
Enheten har en potentialfri växlande kontakt som kan aktivera
relät för felindikering.
8.1.1 Potentialfri signal
Potentialfri signal skickas via en brytande kontakt för övergri-
pande felsignal till en överordnad felcentral.
8.2 Fasfelsrelä
(endast för WM-versioner)
Fasfelsrelät övervakar strömförsörjningssystemet med tre faser
och nolledare. Operatören kan anpassa fasfelsrelät till förhållan-
dena i matande nät.
Enheten är konstruerad för nominell spänning
Anm.
250 VAC och frekvens 48 till 63 Hz.
Funktioner
•
inställbara tröskelvärden
•
inställbar responsfördröjning
•
övervakning av fasföljd och fasfel
•
asymmetriövervakning med inställbar avvikelseskala
Driftsformer
•
UNDER (U): Underspänningsövervakning
•
UNDER+SEQ (U+S): Underspännings- och fasföljdsövervak-
ning
•
WIN (W): Övervakning av området mellan min.- och max.-
tröskelvärde
•
WIN+SEQ (W+S): Övervakning av området mellan min.- och
max.-tröskelvärde samt fasföljdsövervakning.
Röd indike-
ringslampa
