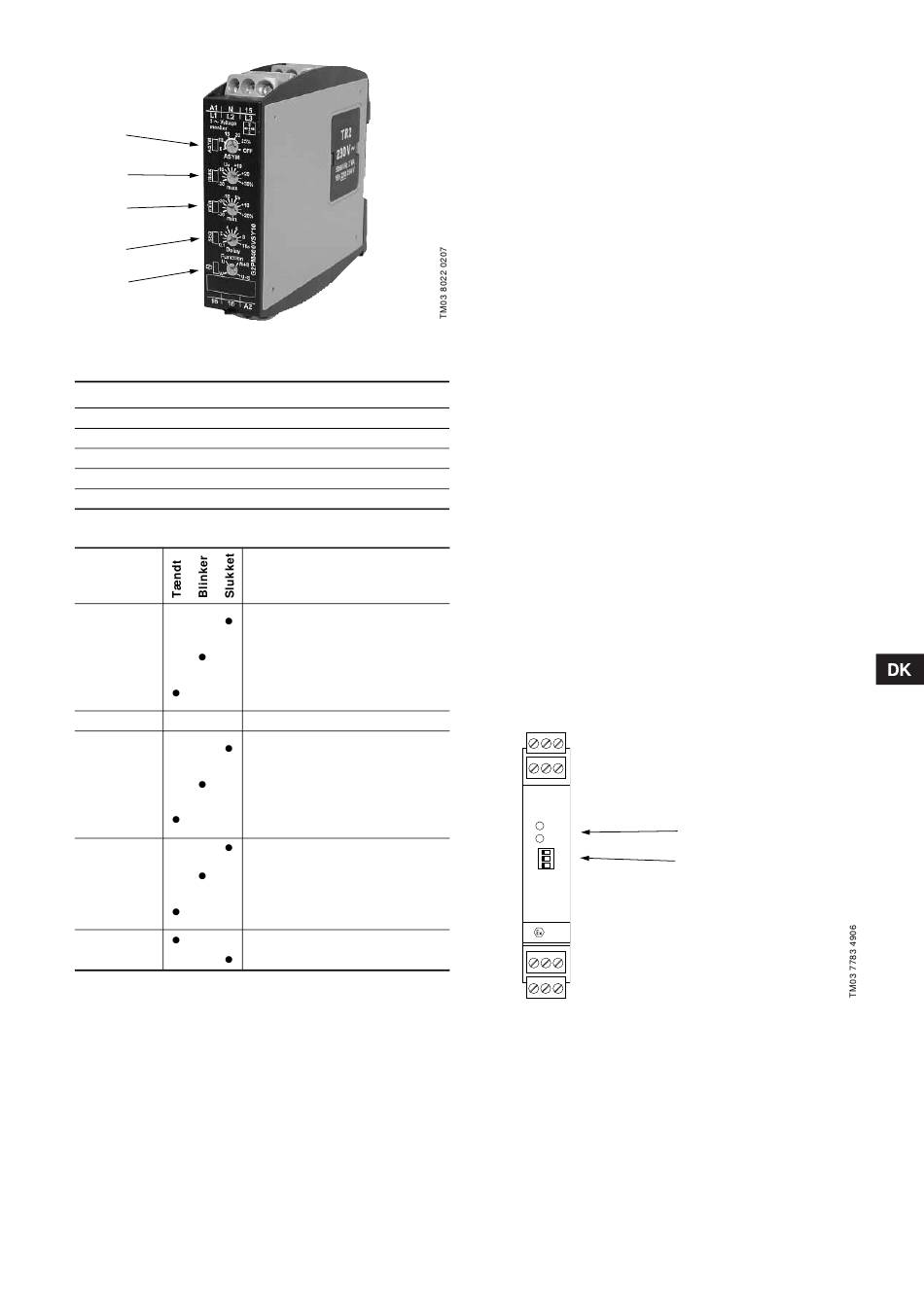

Fig. 4 Regulatorer og lysdioder på fasefejlrelæet
Regulatorer
Pos. Beskrivelse Indstillingsområde
1 Asymmetri 5 til 25 %
2 Maksimum – 20 til + 30 %
3 Minimum – 30 til + 20 %
4 Forsinkelse 0,1 til 10 sekunder
5 Funktion U, W, U+S, W+S
Lysdioder (LED'er)
Pos. Farve Beskrivelse
Asymmetri inden for sætpunkts-
området
Asymmetri uden for sætpunktsom-
1 Rød
rådet, tidsforsinkelse aktiveret
Asymmetri uden for sætpunktsom-
rådet, tidsforsinkelse udløbet
2 - - - Lysdiode anvendes ikke
Spænding over minimumssæt-
punktet
Spænding under minimumssæt-
3 Rød
punktet, tidsforsinkelse aktiveret
Spænding under minimumssæt-
punktet, tidsforsinkelse udløbet
Normale forhold
Fejl i fasespænding, tidsforsin-
4 Rød kelse aktiveret
Fejl i fasespænding eller ændring i
fasefølge
Udgangsrelæ i stilling "on"
5 Gul
Udgangsrelæ i stilling "off"
8.2.1 Funktionsprincip
Ved normal drift er lysdioden, pos. 5, (udgangsrelæ) tændt, og
alle andre lysdioder slukket.
Overvågning af underspænding
Hvis spændingen falder til under minimumssætpunktet (– 10 %),
aktiveres tidsforsinkelsen, og lysdioden, pos. 3 (min), blinker.
Hvis forsinkelsestiden er udløbet, og spændingen stadig er under
sætpunktet, forbliver lysdioden, pos. 3, tændt, og udgangsrelæet
falder ud (lysdiode, pos. 5, er slukket). Udgangsrelæet indkobles
automatisk når den målte spænding overstiger værdien ved den
maksimale regulator, pos. 2.
Overvågning af fasefølge og fasefejl
Hvis en af fasespændingerne svigter, aktiveres tidsforsinkelsen,
og SEQ-lysdioden, pos. 4, blinker. Hvis forsinkelsestiden er
udløbet, og fejlen fortsætter, forbliver lysdioden, pos. 4, tændt, og
udgangsrelæet falder ud (lysdiode, pos. 5, er slukket).
Hvis der konstateres en fejl i fasefølgen (lysdiode, pos. 4, er
tændt), falder udgangsrelæet straks ud (lysdiode, pos. 5, er sluk-
ket).
Overvågning af asymmetri
Sætpunkt
Hvis asymmetrien i fase til fase-spændingen overskrider den
10 %
værdi der er indstillet i ASYM-regulatoren (10 %), aktiveres tids-
– 5 % forsinkelsen, og lysdioden SYM pos. 1 blinker. Hvis forsinkelses-
tiden er udløbet, og asymmetrien fortsætter, forbliver lysdioden,
– 10 %
pos. 1, tændt, og udgangsrelæet falder ud (lysdiode, pos. 5, er
5 sekunder
slukket).
U+S
Et brud på nullederen i forsyningskablet registreres så snart der
opstår asymmetri mellem fase til fase-spændingen og nullederen.
Hvis asymmetrien overskrider de værdier som er indstillet i
ASYM-regulatoren, foregår proceduren som beskrevet.
8.2.2 Potentialfri signalering
Netudfald: 1 skiftekontakt.
8.3 Overvågningsmodul til trykafbrydere
(Kun for version WM)
Overvågningsmodulet til begge trykafbrydere overvåger brud i
kabler og ledninger til trykafbryderne og kortslutning i indgangs-
kontakterne.
Modulet starter brandpumpen ved trykfald.
10 11 12
7
NO
1 off
off
4
1
Fig. 5
I tilfælde af kabelbrud eller kortslutning aktiveres alarmhornet,
signallampen H4 (fejl på brandpumpe) tændes, og et relæ for fæl-
les fejl til et overordnet fejlcenter via potentialfrie terminaler akti-
veres.
8 9
Pwr
Lysdioder
1
NC
Skydekontakter
WB
SC
5 6
2 3
Overvågningsmodul til trykafbrydere
