5. Opis działania
Sygnał uruchomienia pompy ppoż. podawany jest z dwóch
łączników ciśnienia. Pompa ppoż. może być wyłączona tylko
ręcznie.
Sterowanie pompy ppoż. jest zaprojektowane w taki sposób,
że zakłócenia silnika, np. wskutek silnego rozgrzania, nie
powodują wyłączenia pompy ppoż., lecz wywołują tylko
sygnalizację zakłóceń wzgl. sygnały bezpotencjałowe do centrali
sygnalizacji pożarowej.
Oprócz pompy ppoż., mogą być również sterowane urządzenia
pomocnicze dopuszczone przez VdS.

6. Budowa

Szafa sterownicza wykonana z blachy stalowej posiada stopień
ochrony IP 54. Standardowo szafa jest pomalowana na kolor
czerwony (RAL 3000). Płyta montażowa jest wykonana ze blachy
stalowej ocynkowanej o grubości 3 mm.
Wykonanie szafy zależy od wybranej opcji i osiągów pompy ppoż.
Wymiary szafy sterowniczej są zależne od zamontowanych opcji
i czy szafa jest przeznaczona do montażu naściennego lub
stojącego.
Kable szaf naściennych wprowadzone są przez dławiki kablowe.
Kable szaf stojących wprowadzone są przez ramę podstawy
o wysokości 100 mm i trzyczęściowe dno płyty.

6.1 Panel sterowania

Budowa panelu sterowania zależy od wybranych opcji.
Panel sterowania posiada szereg elementów standardowych
(dotyczących wszystkich modeli) i elementy opcjonalne
(wybrane opcje).
Patrz rys. 2 i poniższe tabele.
V A
Fire pump

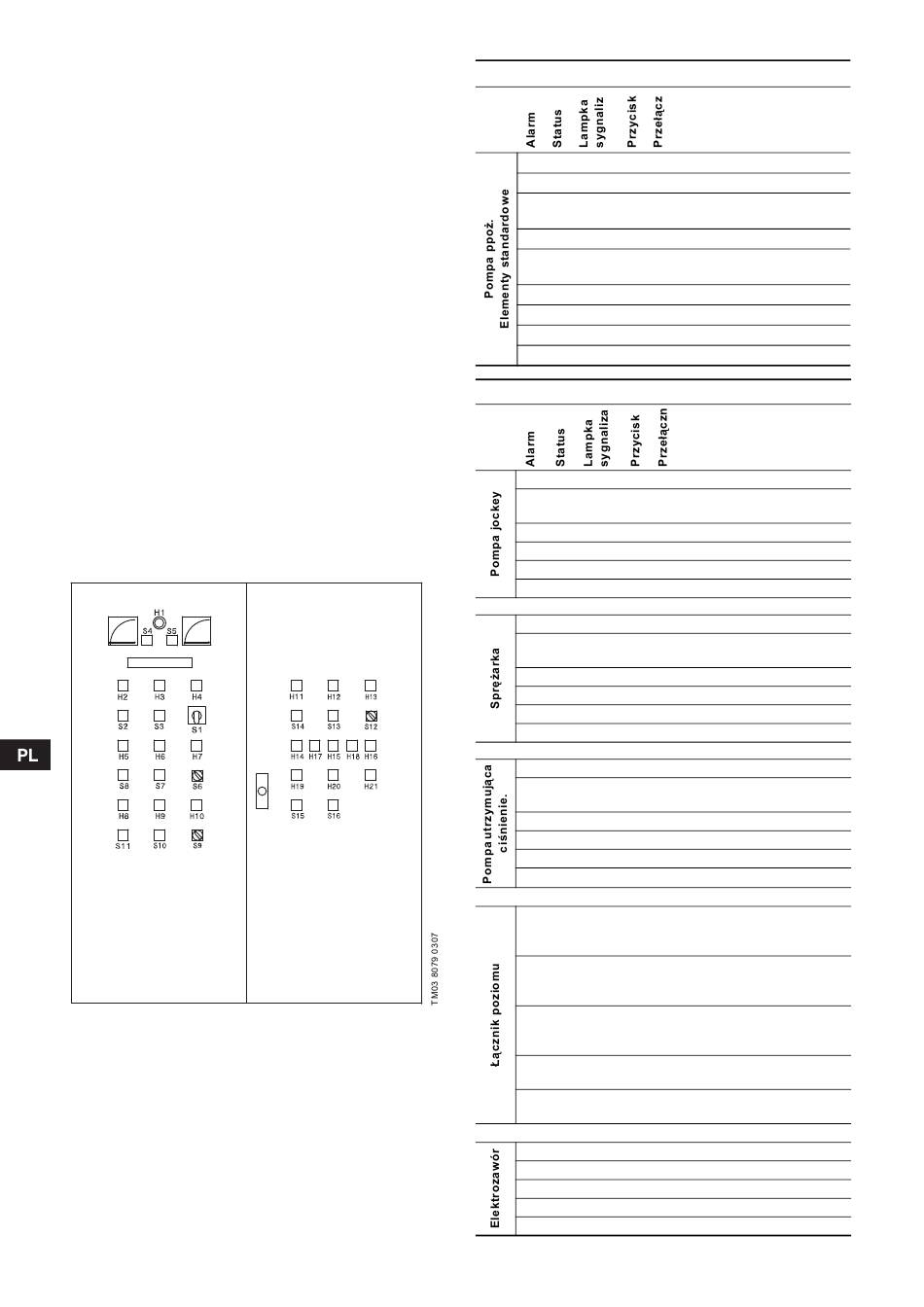

Rys. 2 Panel sterowania CONTROL FS 1
68
Standardowe układy kontroli i lampki sygnalizacyjne
Opis
H1 Buczek (akustyczny)
H2 Biała Pompa pracuje.
Niebie Pompa została ręcznie
H3
ska wyłączona.
H4 Żółta Zakłócenie.
Woltomierz z przełącznikiem
S1
fazy.
S2 Pompa zał.
S3 Pompa wył.
S4 Buczek wył.
S5 Lampka sygnalizacyjna testu.
Opcjonalne układy kontroli i lampki sygnalizacyjne
H5 Biała
Niebie
H6
ska
H7 Żółta
S6 Praca ręczna/automatyczna.
S8
S7
H8 Biała
Niebie
H9
ska
H10 Żółta
S9 Praca ręczna/automatyczna.
S11
S10
H11 Biała
Niebie
H12
ska
H13 Żółta
S12 Praca ręczna/automatyczna.
S14
S13
H14 Biała
H15 Biała
H16 Biała
H17 Biała
H18 Biała
H19 Biała
H20 Biała
H21 Żółta
S15
S16
Opis
Pompa pracuje.
Pompa została ręcznie
wyłączona.
Zakłócenie.
Pompa zał.
Pompa wył.
Sprężarka pracuje.
Sprężarka została ręcznie
wyłączona.
Zakłócenie
Sprężarka zał.
Sprężarka wył.
Pompa pracuje.
Pompa została ręcznie
wyłączona.
Zakłócenie.
Pompa zał.
Pompa wył.
Minimalny poziom wody
(elektroda w zbiorniku
ciśnieniowym)
Normalny poziom wody
(elektroda w zbiorniku
ciśnieniowym)
Maksymalny poziom wody
(elektroda w zbiorniku
ciśnieniowym)
Minimalny poziom wody
(łącznik pływakowy)
Maksymalny poziom wody
(łącznik pływakowy)
Zawór jest zamknięty.
Zawór jest otwarty.
Zakłócenie.
Zawór otwarty.
Zawór zamknięty.
