11.5. Līmeņa indikācija
(Pēc izvēles)
Līmeņa indikācijai izmanto:
• stieņa elektrodu (spiedientvertne),
• pludiņslēdzi (pēc izvēles).
11.5.1. Līmeņa indikācija, izmantojot stieņa elektrodu
Spiedientvertnes līmeņa kontrolei var izmantot 4 kontaktu
elektrodu kopā ar attiecīgu elektrodu releju.
E0 E3

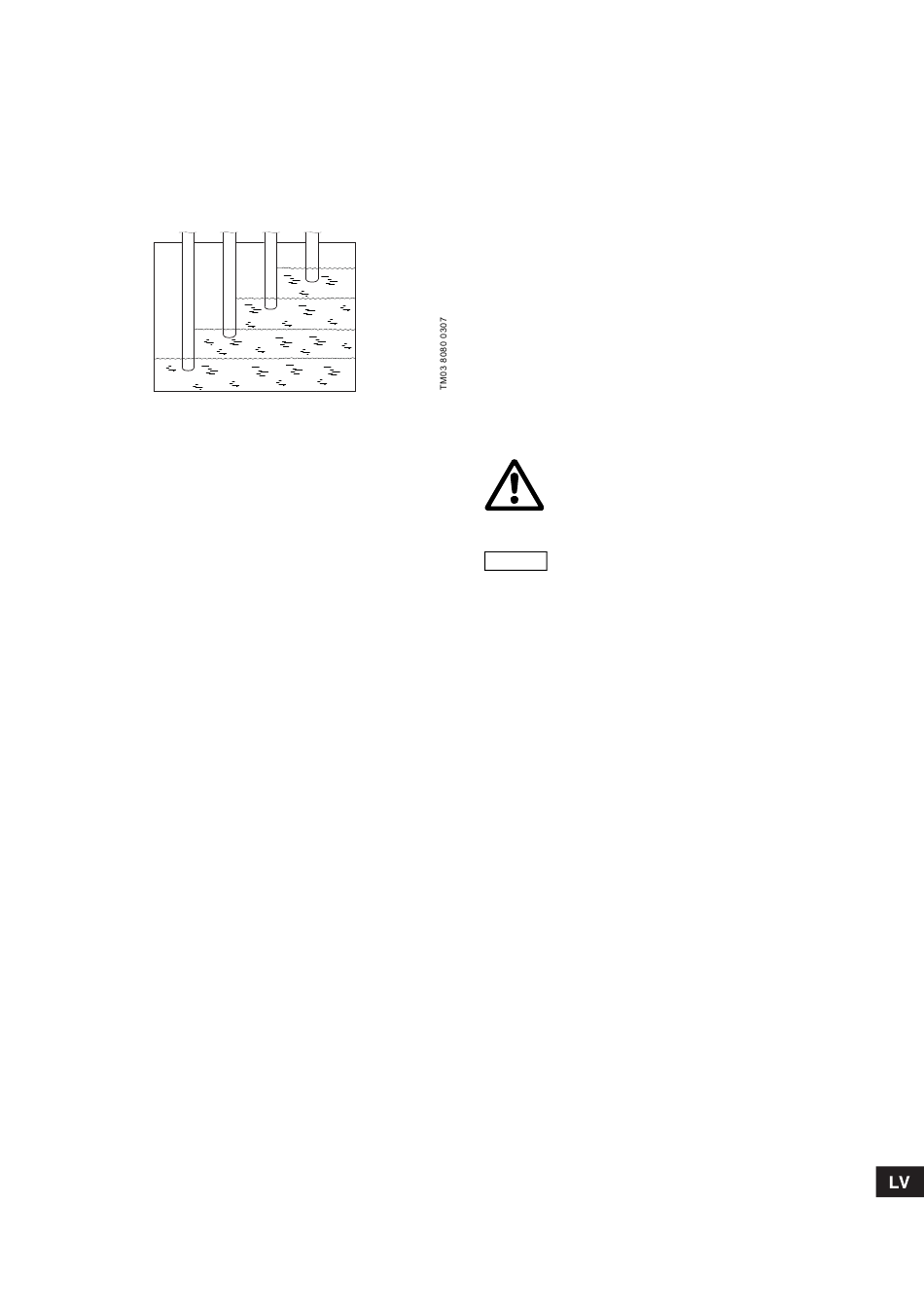

7. ilustr. 4 kontaktu stieņa elektroda shematiskais zīmējums
Ja ūdenī ir izvietoti tikai elektrodi E3 un E0, deg indikatora
kontrollampiņa H14 (minimālais ūdens līmenis).
Ja ūdenī ir arī elektrods E2 sakarā ar ūdens līmeņa
palielināšanos, deg indikatora kontrollampiņa H15 (normāls
ūdens līmenis).
Indikatora kontrollampiņa H16 (maksimālais ūdens līmenis) deg,
kad ir sasniegts maksimālais ūdens līmenis (E1 atrodas ūdenī).
Šī lampiņa turpina degt, kamēr ūdens līmenis pazeminās zemāk
par elektrodu E1.
Tad deg indikatora kontrollampiņa H15 (normāls ūdens līmenis).
Indikatora kontrollampiņa H14 (minimālais ūdens līmenis) deg,
kolīdz ūdens līmenis pazeminās zemāk par elektrodu E3.
Lampiņa turpina degt, kamēr ūdens līmenis atkal sasniedz
elektrodu E2.
Stieņa elektroda garums ir 500 mm. Elektrods E0 funkcionē kā
izejas punkts. Nepieciešamā histerēze starp atsevišķiem
pārslēgšanas punktiem var rasties, izmantojot elektrodu E1, E2
un E3 atsevišķu saīsināšanu.
11.5.2. Līmeņa indikācija, izmantojot pludiņslēdzi
Pludiņslēdzi var lietot, lai viegli kontrolētu līmeni spiedientvertnē,
starptvertnē, rezervuārā u.c. tilpnēs, kurās ir pietiekama 120 mm
liela pārslēgšanas histerēze.
Kad ūdens līmenis ir normāls, abas pludiņslēdža komutētājierīces
(min. un maks.) ir noslēgtas. Vadības pultī nav nekādas
indikācijas.
Ja ūdens līmenis paaugstinās līdz maksimālajam līmenim,
augšējā komutētājierīce atvienojas un iedegas indikatora
kontrollampiņa H18 (maksimālais ūdens līmenis).
Lampiņa turpina degt, kamēr ūdens līmenis atkal nokrītas zemāk
par pārslēgšanas punktu.
Kolīdz ūdens līmenis nokrītas zemāk par minimālo punktu,
atvienojas apakšējā komutētājierīce un iedegas indikatora
kontrollampiņa H17 (minimālais ūdens līmenis). Lampiņa turpina
degt, kamēr ūdens līmenis atkal paaugstinās virs pārslēgšanas
punkta.
11.5.3. Bezsprieguma signalizācija
• Stieņa elektrods (E3) minimālā ūdens līmeņa indikācijai:
1 pārslēdzējkontakts.
• Stieņa elektrods (E2) normāla ūdens līmeņa indikācijai:
1 pārslēdzējkontakts.
• Stieņa elektrods (E1) maksimālā ūdens līmeņa indikācijai:
1 pārslēdzējkontakts.
• Pludiņslēdzis minimālā ūdens līmeņa indikācijai:
1 pārslēdzējkontakts.
• Pludiņslēdzis maksimālā ūdens līmeņa indikācijai:
1 pārslēdzējkontakts.
E2 E1
11.6. Motora vārsts
(Pēc izvēles)
Lai atvērtu vārstu, jānospiež poga S15 (atvērts motora vārsts).
Vārstu izslēdz gala slēdzis, kad tas sasniedz galējo pozīciju,
un deg indikatora kontrollampiņa H20 (atvērts motora vārsts).
Vārsts aizverams, izmantojot pogu S16 (aizvērts motora vārsts).
Vārstu izslēdz attiecīgais gala slēdzis, kad tas ir sasniedzis galējo
pozīciju, un deg indikatora kontrollampiņa H19 (aizvērts motora
vārsts).
Kad ir aktivizēta motora termiskā aizsardzība, deg indikatora
kontrollampiņa H21 (motora vārsta bojājums). Šī indikācija
norāda tikai bojājumu, taču neatvieno motora vārstu.
Bojājuma indikācija pazūd pēc motora atdzišanas.
11.6.1. Bezsprieguma signalizācija
• Aizvērts motora vārsts:
1 pārslēdzējkontakts.
• Atvērts motora vārsts:
1 pārslēdzējkontakts.
• Motora vārsta bojājums:
1 pārslēdzējkontakts.
12. Plānotās pārbaudes
Brīdinājums
Pirms tiek sākti kādi darbi regulatorā
CONTROL FS 1, jāpārbauda, vai elektroapgāde ir
izslēgta un vai tā nevar nejauši ieslēgties.
Ugunsdzēšanas sprinklera sistēma jāuztur
ekspluatācijas gatavībā saskaņā ar
Uzmanību
norādījumiem, kas ir doti standarta VdS 2092 6/87
pielikumā A6!
12.1. Iknedēļas pārbaudes
• Lietojot ievada selektorslēdzi un voltmetru, jāpābauda fāzes
spriegumi.
• Jānospiež poga S5 (indikatora kontrollampiņas pārbaude).
• Manuāli jāieslēdz un jāizslēdz ugunsdzēsības sūknis,
nospiežot ugunsdzēsības sūkņa pogu S2 (ieslēgt
ugunsdzēsības sūkni) un S3 (izslēgt ugunsdzēsības sūkni).
Jāpārbauda sūkņa darbības norādes indikatora kontrollampiņa
H2 un H3.
• Ugunsdzēsības sūknis jāieslēdz automātiski, aktivizējot
spiedienreleju B1 un B2. Jāpārbauda sūkņa darbības norādes
indikatora kontrollampiņa H2 un H3.
• Sūknis jāizslēdz, nospiežot pogu S3 (izslēgt ugunsdzēsības
sūkni) spiediena pazemināšanās laikā. Deg indikatora
kontrollampiņa H3 (ugunsdzēsības sūknis ir izslēgts manuāli).
Spiedienreleju uzdotā vērtība jāatgriež atpakaļ uz nominālo
uzdoto vērtību. Indikācija pazūd.
12.2. Ikmēneša pārbaudes
Jāizpilda tā pati procedūra, kas ir dota iknedēļas pārbaudēm.
Jāpārbauda papildu ierīču darbība manuālajā un automātiskajā
režīmā.
