6.2 Analogiset mittalaitteet

• Jännitemittari vaiheenkääntökytkimellä (S1)
• ampeerimittari.

6.3 Vikailmaisu

6.3.1 Akustinen vikailmaisu
Äänihälytys annetaan, jos ohjauskeskus rekisteröi tietyn määrän
vikailmaisuja pumpusta. Äänihälytyksen hiljentämiseksi paina
painiketta S4 (sireeni pois päältä).
Merkkivalo H4 (vika palopumpussa) jää palamaan, kunnes vian
syy on poistettu.
6.3.2 Visuaalinen vikailmaisu
Jos jokin yksikkö kytketään pois manuaalisesti, vastaava sininen
merkkivalo H3, H6, H9 tai H12 syttyy.
Keltaiset merkkivalot H4, H7, H10 ja H13 syttyvät, jos jokin seu-
raavista vioista ilmenee:
• Moottorinsuojarele on lauennut.
• Sähkönsyötön valvonta on havainnut häiriön.
• Jokin koskettimien valvontamoduuleista on havainnut oikosu-
lun tai johdinkatkoksen.
6.3.3 Merkkivalotesti
Merkkivalojen toiminnan testaamiseksi paina painiketta S5.

6.4 Potentiaalivapaa ilmaisukosketin

Jos ohjauskeskuksen jokin komponentti havaitsee poikkeavan
tilan, annetaan potentiaalivapaan ilmaisukoskettimen kautta
vikailmaisu tai ilmaisu uudesta toimintatilasta. Nämä ilmaisut
näkyvät ohjauspaneelissa ja/tai keskusvalvomossa. Katso kyt-
kentäkaavio.

7. Ohjauskeskuksen versiot

Ohjauskeskus on saatavana kahtena versiona:
• valvontamoduulilla (WM)
• ilman valvontamoduulia (WOM).
Molemmat versiot ilmaisevat palopumpun toimintatilan potentiaa-
livapaiden ilmaisukoskettimien välityksellä.

7.1 Ohjauskeskus valvontamoduulilla

Ohjauskeskuksen WM-versio sisältää valvontamoduulit syöttävän
sähköverkon valvontaan sekä painekytkimien johdinkatkosten ja/
tai oikosulkujen valvontaan.
Tätä tarkoitusta varten on tärkeää että vastaava vastusmoduuli,
WM1, liitetään jokaiseen painekytkimeen.

7.2 Ohjauskeskus ilman valvontamoduulia

Ilman valvontamoduuleja olevasta ohjauskeskuksen versiosta ei
lähetetä potentiaalivapaita vikailmaisuja vaihekatkoksista tai pai-
nekytkimien vioista.

8. Ohjauskeskuksen komponentit

Versiosta riippuen ohjauskeskus sisältää seuraavat komponentit:
Versio Komponentti
Ylijännitesuoja (lisävaruste)
WM

Vaihekatkosrele

Valvontamoduuli
WOM Ylijännitesuoja (lisävaruste)
8.1 Ylijännitesuoja
(lisävaruste)
TN-S-sähköverkoissa (L1, L2, L3, N, PE) verkon ylijännitesuoja
johtaa vaaralliset ylijännitteet suojamaajohtimeen.
Kun ylijännitesuoja on aktivoitunut, sen punainen merkkivalo
palaa. Vaihda vastaava moduuli.

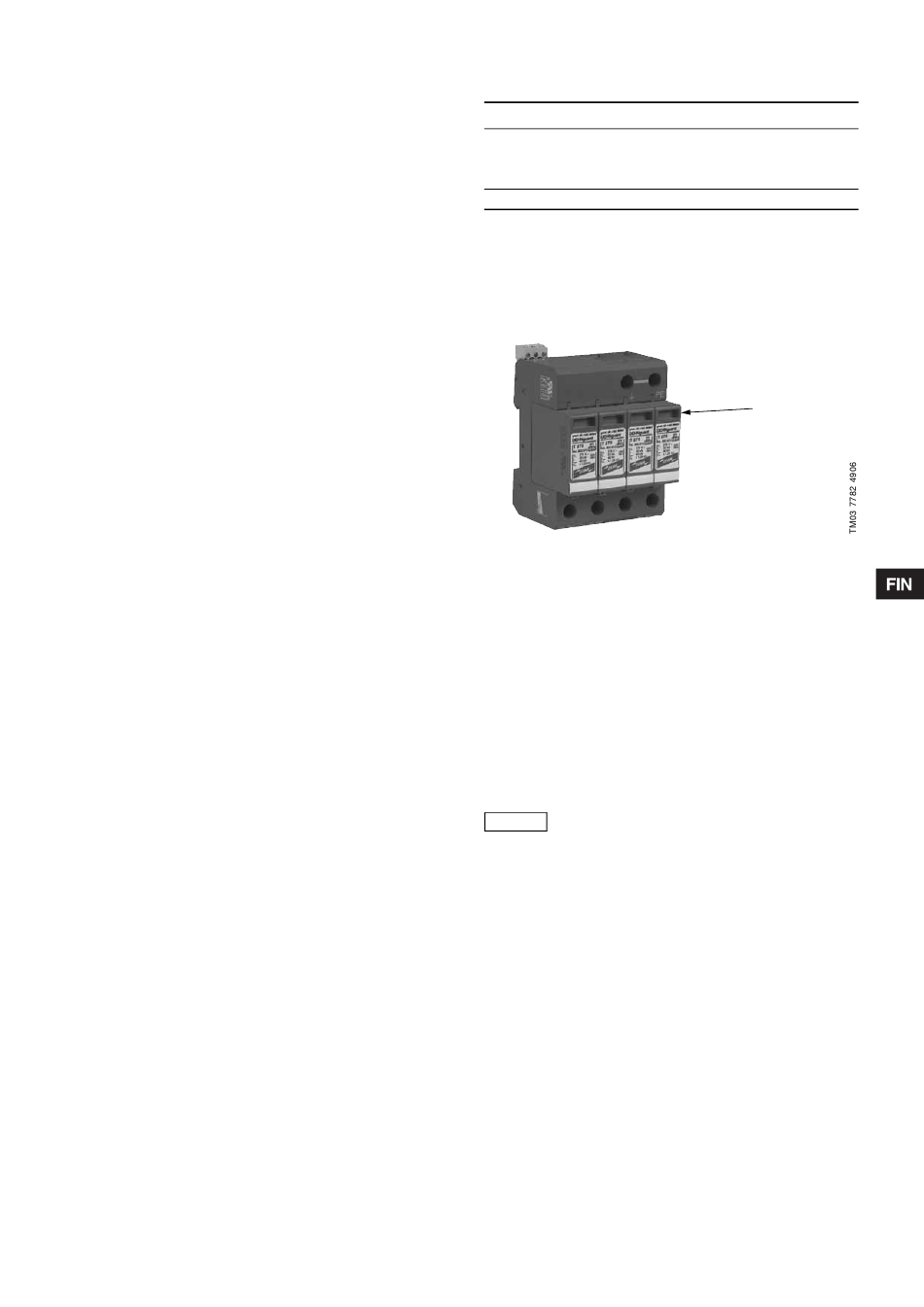

Kuva 3 Ylijännitesuoja
Laite koostuu neljästä erillisestä moduulista. TN-S-järjestelmissä
nämä moduulit ovat vaihdettavissa yksi kerrallaan.
Laitteessa on potentiaalivapaa vaihtokosketin, joka laukaisee
releen vikailmaisua varten.
8.1.1 Potentiaalivapaa ilmaisu
Potentiaalivapaa ilmaisu kollektiivisesta viasta lähetetään nor-
maalisti suljetun (NC) koskettimen kautta keskusvalvomoon.
8.2 Vaihekatkosrele
(vain WM-versioissa)
Vaihekatkosrelettä käytetään nollajohtimella varustettujen kolmi-
vaihejärjestelmien valvontaan. Käyttäjä voi sovittaa vaihekatkos-
releen syöttävän sähköverkon olosuhteisiin.
Laite on mitoitettu 250 VAC nimellisjännitteelle ja
Huomaa
48-63 Hz taajuudelle.
Toiminnot
• Säädettävät kynnysarvot
• säädettävä reagointiviive
• vaihejärjestyksen ja vaihekatkosten valvonta
• vinokuormituksen valvonta ja säädettävä poikkeama-asteikko.
Käyttötavat
• UNDER (U): Alijännitteen valvonta
• UNDER+SEQ (U+S): Alijännitteen ja vaihejärjestyksen val-
vonta
• WIN (W): Pienimmän ja suurimman kynnysarvon välisen alu-
een valvonta
• WIN+SEQ (W+S): Pienimmän ja suurimman kynnysarvon väli-
sen alueen ja vaihejärjestyksen valvonta.
Punainen
merkkivalo
