Principe De Fonctionnement - Grundfos CONTROL FS 1 Montage- Und Betriebsanleitung

1
2
3
4
5

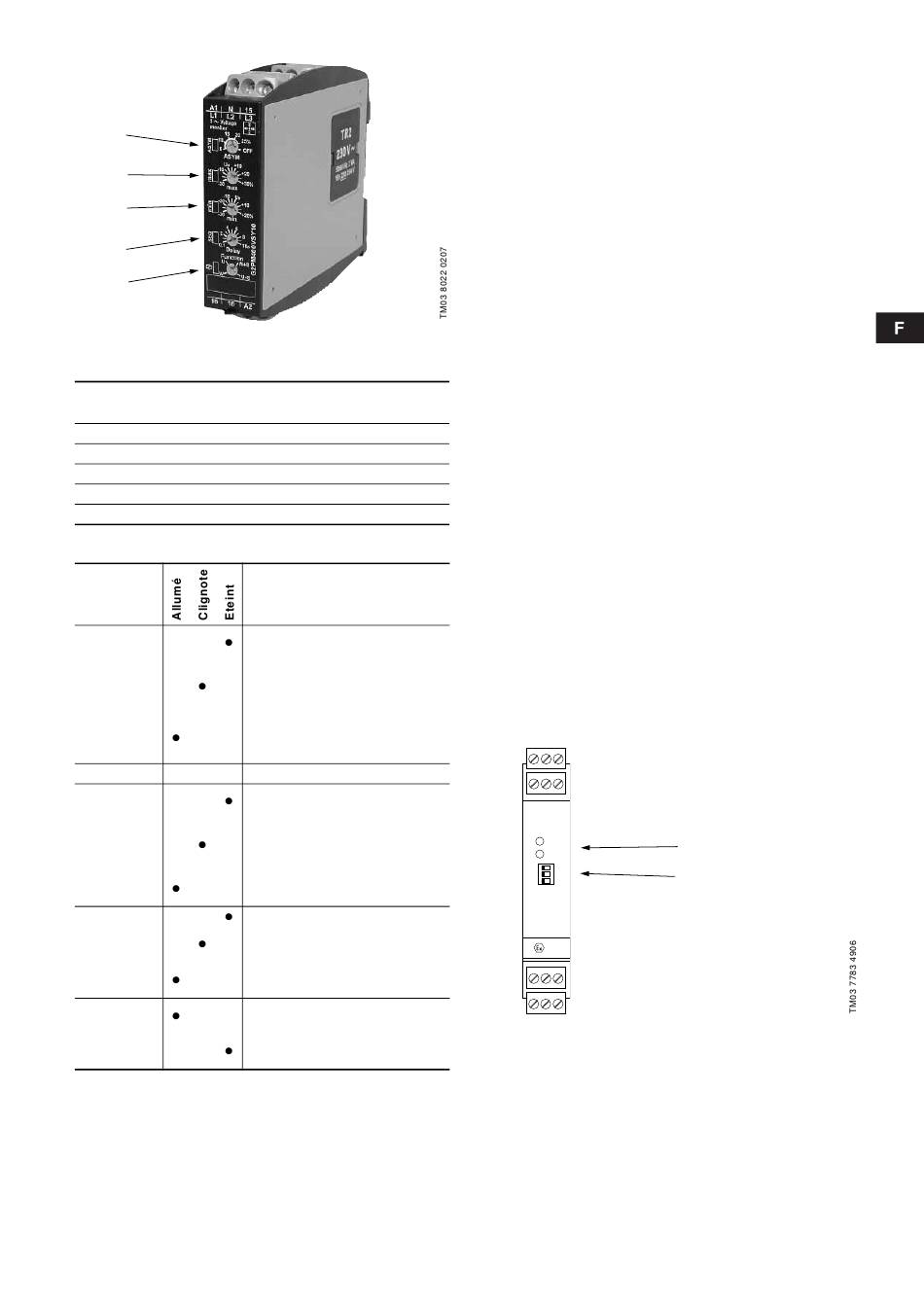

Fig. 4 Régulateurs et LEDs du relais de rupture de phase
Régulateurs
Pos. Description Plage de réglage
1 Asymétrie 5 à 25 %
2 Maximum – 20 à + 30 %
3 Minimum – 30 à + 20 %
4 Temporisation 0,1 à 10 secondes
5 Fonction U, W, U+S, W+S
Diodes électroluminescentes (LEDs)
Cou-
Pos. Description
leur
Asymétrie dans la plage du point
de consigne
Asymétrie en dehors de la plage
du point de consigne, déclenche-
1 Rouge
ment de la tempo
Asymétrie en dehors de la plage
du point de consigne, expiration
de la tempo
2 - - - LED non utilisée
Tension supérieure au point de
consigne mini
Tension inférieure au point de con-
3 Rouge signe mini, déclenchement de la
tempo
Tension inférieure au point de con-
signe mini, expiration de la tempo
Conditions normales
Rupture phase-tension, déclen-
4 Rouge chement de la tempo
Rupture phase-tension ou chan-
gement dans l'ordre des phases
Relais de sortie en position
"allumé"
5 Jaune
Relais de sortie en position
"éteint"

8.2.1 Principe de fonctionnement

En fonctionnement normal, la LED, pos. 5 (relais de sortie), est
allumée et les autres LEDs sont éteintes.
Surveillance de la sous-tension
Si la tension tombe en dessous du point de consigne mini
(– 10 %), la tempo se déclenche et la LED, pos. 3 (min), clignote.
Si la tempo a expiré et si la tension est toujours inférieure au
point de consigne, la LED, pos. 3, reste allumée en permanence
et le relais de sortie se coupe (LED, pos. 5, allumée). Le relais de
sortie se déclenche automatiquement lorsque la tension mesurée
dépasse la valeur au régulateur maxi, pos. 2.
Surveillance de la séquence et de la rupture de phase
Si l'une des phases est perdue, la tempo se déclenche et la LED
SEQ, pos. 4, clignote. Si la tempo a expiré et si le défaut se main-
tient, la LED, pos. 4, reste allumée en permanence et le relais de
sortie se coupe (LED, pos. 5, éteinte).
Si un changement dans l'ordre des phases est détecté (LED,
pos. 4, allumée), le relais de sortie se déclenche immédiatement
(LED, pos. 5, éteinte).
Surveillance d'asymétrie
Point
Si l'asymétrie des tensions phase à phase dépasse la valeur
de consigne
réglée au régulateur d'asymétrie (10 %), la tempo se déclenche
10 %
et la LED ASYM, pos. 1, clignote. Si la tempo a expiré et si l'asy-
– 5 % métrie se maintient, la LED, pos. 1, reste allumée en permanence
et le relais de sortie se coupe (LED, pos. 5, éteinte).
– 10 %
Une rupture du conducteur neutre sur la ligne d'alimentation est
5 secondes
détectée lorsque une asymétrie entre la tension phase à phase et
U+S
le conducteur neutre se produit. Si l'asymétrie dépasse les
valeurs réglées au régulateur ASYM, la procédure se déroule
ainsi.
8.2.2 Signalement libre de potentiel
Panne d'alimentation secteur : 1 commutateur.
8.3 Module de surveillance pour pressostats
(Uniquement pour les versions WM)
Le module de surveillance pour les deux pressostats surveille les
câbles/fils contre toute rupture et court-circuit des contacts
d'entrée.
Le module démarre la pompe incendie lors d'une baisse de pres-
sion.
10 11 12
NO
1 off
off
Fig. 5
En cas de rupture de câble ou de court-circuit, la sirène se
déclenche, le voyant lumineux H4 (défaut de la pompe incendie)
s'allume et un relais de transmission des défauts vers un centre
de gestion via les bornes libres de potentiel est activé.
7 8 9
Pwr
LEDs
1
NC
Interrupteurs à glissière
WB
SC
4 5 6
1 2 3
Module de surveillance pour pressostats
25
