5. Funktionsbeskrivelse

Startsignalet til brandpumpen sendes via to redundante trykafbry-
dere. Brandpumpen kan kun stoppes manuelt.
Brandpumpens styring er konstrueret så motorsvigt, f.eks. på
grund af ophedning, ikke medfører at pumpen stopper, men kun
giver fejlmeldinger og/eller et potentialfrit signal til et overordnet
fejlcenter.
Ud over brandpumpen kan VdS-godkendt hjælpeudstyr også sty-
res.

6. Konstruktion

Styreskabet er lavet af stålplade og beskyttet mod indtrængen
(IP54). Skabets standardfarve er rød (RAL 3000). Monteringspla-
den er af 3 mm galvaniseret pladestål.
Skabets konstruktion afhænger af de valgte optioner og brand-
pumpens ydelse. Styreskabets dimensioner afhænger af de
installerede optioner og af om styringen er vægophængt eller frit-
stående.
Kabler til vægophængte styringer føres gennem kabelforskrunin-
ger.
Kabler til fritstående styringer føres gennem en 100 mm høj
bundramme og en bundplade, som består af tre dele.

6.1 Betjeningspanel

Betjeningspanelets konstruktion afhænger af de valgte optioner.
Betjeningspanelet har et antal standardkomponenter (alle model-
ler) og ekstra komponenter (valgfrie optioner). Se fig. 2 og tabel-
lerne nedenfor.
V A
Fire pump

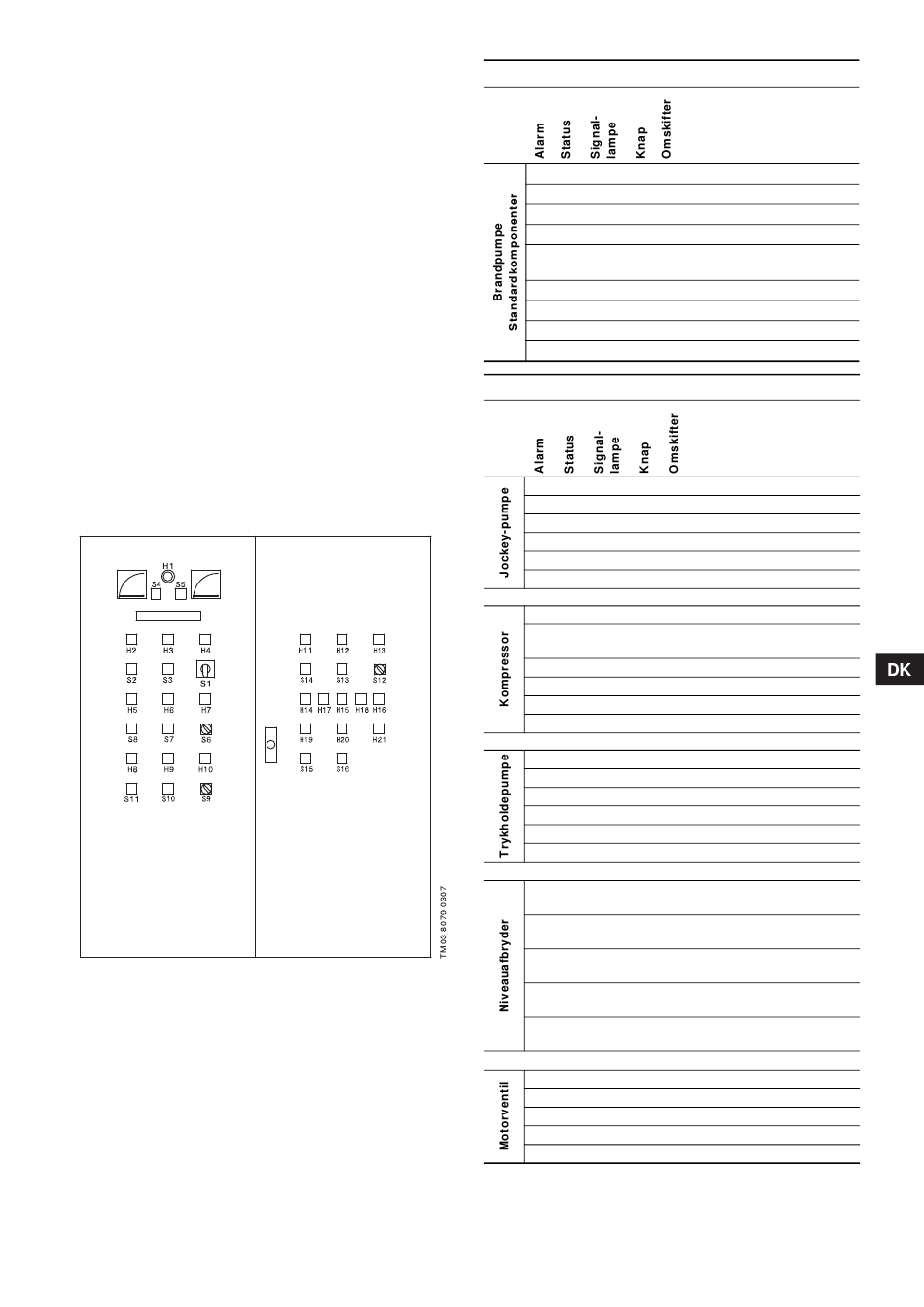

Fig. 2 CONTROL FS 1-betjeningspanel
Standard-betjeningselementer og signallamper
Beskrivelse
H1 Horn (akustisk).
H2 Hvid Pumpen kører.
H3 Blå Pumpen er stoppet manuelt.
H4 Gul Fejl.
Voltmeter med omskifter for
S1
fasevending.
S2 Start pumpe.
S3 Stop pumpe.
S4 Sluk horn.
S5 Test af signallampe.
Valgfrie betjeningselementer og signallamper
Beskrivelse
H5 Hvid Pumpen kører.
H6 Blå Pumpen er stoppet manuelt.
H7 Gul Fejl.
S6 Manuel/automatisk drift.
S8 Start pumpe.
S7 Stop pumpe.
H8 Hvid Kompressoren kører.
Kompressoren er stoppet
H9 Blå
manuelt.
H10 Gul Fejl.
S9 Manuel/automatisk drift.
S11 Start kompressor.
S10 Stop kompressor.
H11 Hvid Pumpen kører.
H12 Blå Pumpen er stoppet manuelt.
H13 Gul Fejl.
S12 Manuel/automatisk drift.
S14 Start pumpe.
S13 Stop pumpe.
Minimal vandstand
H14 Hvid
(elektrode i tryktank).
Normal vandstand
H15 Hvid
(elektrode i tryktank).
Maksimal vandstand
H16 Hvid
(elektrode i tryktank).
Minimal vandstand
H17 Hvid
(svømmerafbryder).
Maksimal vandstand
H18 Hvid
(svømmerafbryder).
H19 Hvid Ventilen er lukket.
H20 Hvid Ventilen er åben.
H21 Gul Fejl.
S15 Åbn ventil.
S16 Luk ventil.
