5. Funktionsbeskrivning

Startsignal för brandpumpen ges av två redundanta tryckbrytare.
Brandpumpen kan endast stängas av manuellt.
Brandpumpens styrenhet fungerar så att motorfel, till exempel till
följd av överhettning, inte gör att brandpumpen stannar, utan bara
orsakar felindikering och/eller potentialfri signal till överordnad
felcentral.
Förutom brandpumpen kan enheten styra VdS-godkänd hjälp-
utrustning.

6. Konstruktion

Styrskåpet är tillverkat av stålplåt och har kapslingsklass IP54.
Standardfärg är röd (RAL 3000). Monteringsplattan är tillverkad
av 3 mm galvaniserad stålplåt.
Skåpets utformning beror på valda tillval och den aktuella brand-
pumpens kapacitet. Styrskåpets mått beror på installerade tillval
och huruvida styrenheten är väggmonterad eller fristående.
Väggmonterade styrenheter har kabelgenomföringar.
För fristående styrenheter kommer kablarna in genom en 100 mm
hög bas och en tredelad bottenplatta.
6.1 Manöverpanel
Manöverpanelens utseende beror på valda tillval. Alla modeller
har dock vissa standardkomponenter förutom tillvalskomponen-
terna. Se fig. 2 och tabellerna nedan.
V A
Fire pump

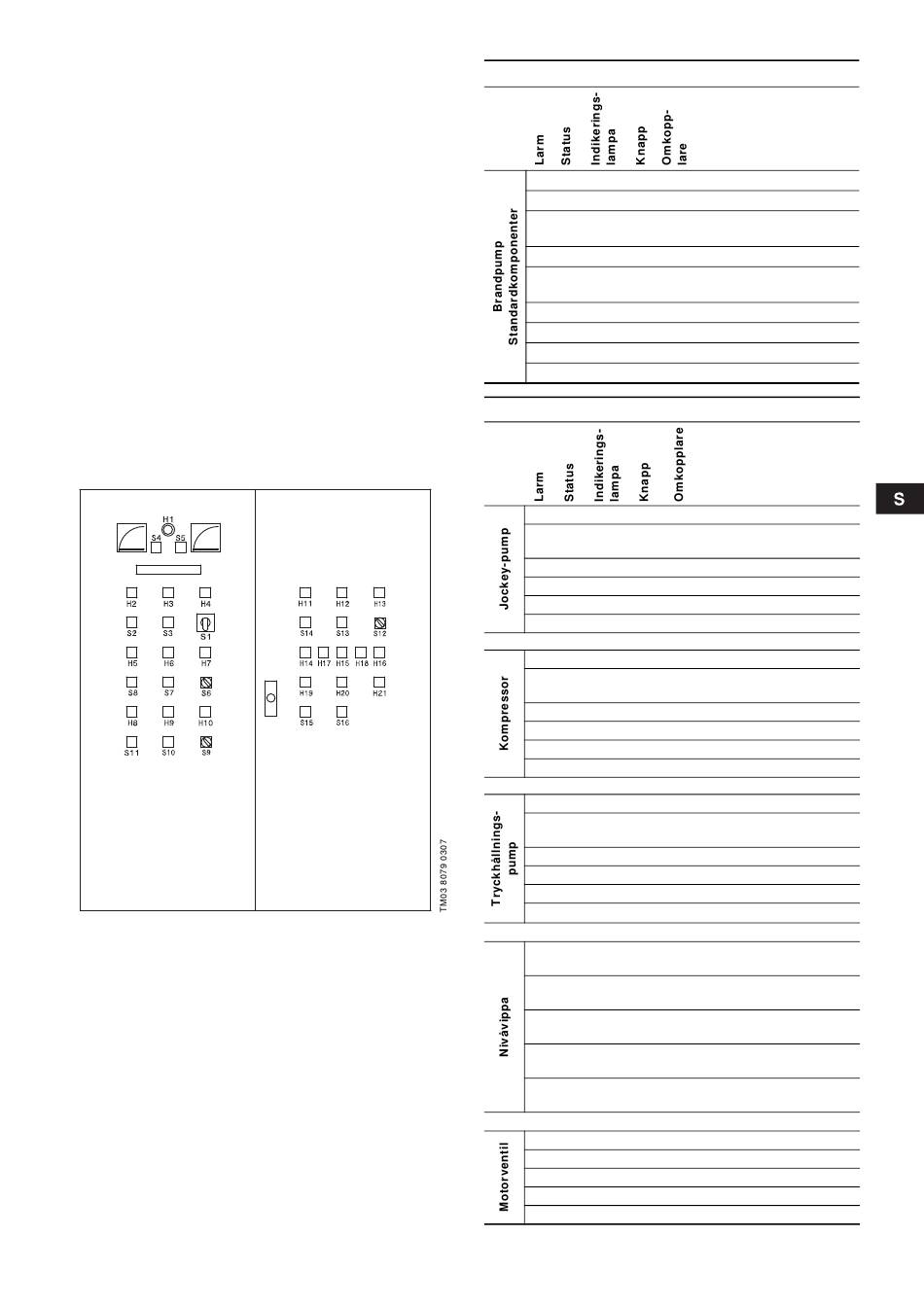

Fig. 2 Manöverpanel CONTROL FS 1
Standardreglage och -indikeringslampor
Beskrivning
H1 Signalhorn.
H2 Vit Pumpen är i drift.
Pumpen har stängts av
H3 Blå
manuellt.
H4 Gul Fel.
Voltmeter med fas-
S1
följdsomkopplare.
S2 Pump till.
S3 Pump från.
S4 Signalhorn från.
S5 Test av indikeringslampor.
Reglage och indikeringslampor, tillval
Beskrivning
H5 Vit Pumpen är i drift.
Pumpen har stängts av
H6 Blå
manuellt.
H7 Gul Fel.
S6 Manuell/automatisk drift.
S8 Pump till.
S7 Pump från.
H8 Vit Kompressorn är i drift.
Kompressorn har stängts
H9 Blå
av manuellt.
H10 Gul Fel.
S9 Manuell/automatisk drift.
S11 Kompressor till.
S10 Kompressor från.
H11 Vit Pumpen är i drift.
Pumpen har stängts av
H12 Blå
manuellt.
H13 Gul Fel.
S12 Manuell/automatisk drift.
S14 Pump till.
S13 Pump från.
Min. vattennivå
H14 Vit
(elektrod i trycktank).
Normal vattennivå
H15 Vit
(elektrod i trycktank).
Max. vattennivå
H16 Vit
(elektrod i trycktank).
Min. vattennivå
H17 Vit
(nivåvippa).
Max. vattennivå
H18 Vit
(nivåvippa).
H19 Vit Ventil stängd.
H20 Vit Ventil öppen.
H21 Gul Fel.
S15 Ventil öppen.
S16 Ventil stängd.
