5. Toiminnan kuvaus

Palopumpun käynnistyssignaali annetaan kahden redundantin
painekytkimen kautta. Palopumppu voidaan pysäyttää vain
manuaalisesti.
Palopumpun ohjaus on järjestetty siten, etteivät vähäiset viat, esi-
merkiksi moottorin ylikuumeneminen, aiheuta pumpun pysähty-
mistä vaan ainoastaan paikallisen vikailmaisun ja/tai potentiaali-
vapaan signaalin lähetyksen keskusvalvomoon.
Palopumpun lisäksi ohjauskeskus voi ohjata VdS-hyväksyttyjä
oheislaitteita.

6. Rakenne

Ohjauskaappi on valmistettu teräslevystä ja sen kotelointiluokka
on IP54. Kaapin vakioväri on punainen (RAL 3000).
Asennuslevy on 3 mm kuumasinkittyä teräslevyä.
Kaapin rakenne riippuu käytettävistä moduuleista ja palopumpun
tehosta. Ohjauskaapin mitat riippuvat siihen asennettujen kompo-
nenttien määrästä ja siitä, kiinnitetäänkö ohjauskeskus seinään
vai asennetaanko se vapaasti seisovaksi.
Seinäasennettavien ohjauskeskusten kaapelit viedään läpivienti-
holkkien kautta kaappiin.
Vapaasti seisovien ohjauskeskusten kaapelit viedään 100 mm
korkean pohjakehikon ja kolmiosaisen pohjalevyn kautta kaap-
piin.

6.1 Ohjauspaneeli

Ohjauspaneelin rakenne riippuu valituista toiminnoista. Ohjaus-
paneelissa on joukko vakiokomponentteja (kaikki mallit) ja valin-
naisia komponentteja (valitut toiminnot). Katso kuvaa 2 ja oheisia
taulukoita.
V A
Fire pump

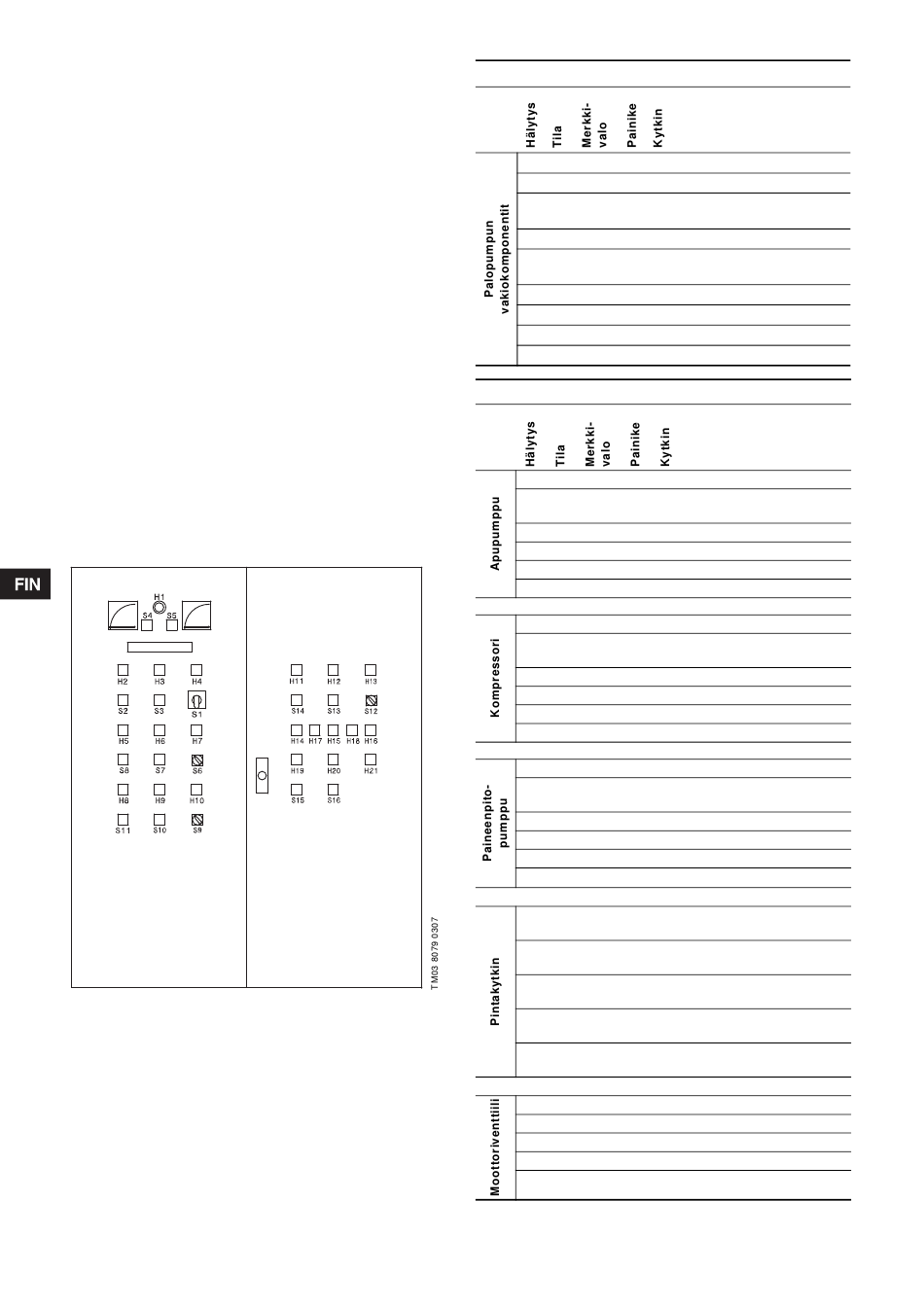

Kuva 2 CONTROL FS 1 ohjauspaneeli
50
Vakiotoiminnot ja merkkivalot
Kuvaus
H1 Sireeni (akustinen).
H2 Valk. Pumppu käynnissä.
Pumpun manuaalinen pysäy-
H3 Sin.
tys.
H4 Kelt. Vika.
Jännitemittari vaiheenkääntö-
S1
kytkimellä.
S2 Pumppu päälle.
S3 Pumppu pois päältä.
S4 Sireeni pois päältä.
S5 Merkkivalotesti.
Valinnaiset toiminnot ja merkkivalot
Kuvaus
H5 Valk. Pumppu käynnissä.
Pumpun manuaalinen
H6 Sin.
pysäytys.
H7 Kelt. Vika.
S6 Käsi-/automaattikäyttö.
S8 Pumppu päälle.
S7 Pumppu pois päältä.
H8 Valk. Kompressori käynnissä.
Kompressorin manuaalinen
H9 Sin.
pysäytys.
H10 Kelt. Vika.
S9 Käsi-/automaattikäyttö.
S11 Kompressori päälle.
S10 Kompressori pois päältä.
H11 Valk. Pumppu toiminnassa.
Pumpun manuaalinen
H12 Sin.
pysäytys.
H13 Kelt. Vika.
S12 Käsi-/automaattikäyttö.
S14 Pumppu päälle.
S13 Pumppu pois päältä.
Veden minimikorkeus
H14 Valk.
(elektrodi painesäiliössä).
Normaali vedenkorkeus
H15 Valk.
(elektrodi painesäiliössä).
Veden maksimikorkeus
H16 Valk.
(elektrodi painesäiliössä).
Veden minimikorkeus
H17 Valk.
(uimurikytkin).
Veden maksimikorkeus
H18 Valk.
(uimurikytkin).
H19 Valk. Venttiili kiinni.
H20 Valk. Venttiili auki.
H21 Kelt. Vika.
S15 Venttiili auki.
S16 Venttiili kiinni.
