6.2 Analogové měřicí přístroje
• Voltmetr s přepínačem změny fází (S1)
• Ampérmetr
6.3 Poruchová signalizace
6.3.1 Akustická poruchová signalizace
Akustická poruchová signalizace se aktivuje, jestliže řídící
jednotka přijala poruchový signál od hasicího čerpadla.
Signální houkačku vypněte stisknutím tlačítka S4
(vypnutí houkačky).
Signálka H4 (porucha hasicího čerpadla) zůstane rozsvícena až
do odstranění příčiny poruchy.
6.3.2 Vizuální poruchová signalizace
Po ručním vypnutí řídící jednotky se rozsvítí modré signálky H3,
H6, H9 a H12.
Žluté signálky H4, H7, H10 a H13 se rozsvítí, jestliže se vyskytne
některý z následujících poruchových stavů:
• aktivace relé motorové ochrany
• monitorovací modul zaregistroval poruchu v systému napájení
• jeden z modulů pro monitoring kontaktů zaregistroval zkrat
nebo přerušení vodiče.
6.3.3 Zkoušení signálních světel
Zkoušku správné funkce signálních světel provedete stisknutím
tlačítka S5 (zkoušení signálek).
6.4 Bezpotenciálový signální kontakt
Zaregistruje-li některý komponent řídící jednotky nastalou změnu,
bude bezpotenciálový signální kontakt iniciovat signalizaci
poruchy nebo indikovat nový provozní stav. Tyto indikace jsou
vizualizovány na ovládacím panelu, popř. ve velíně. Viz schéma
zapojení.
7. Verze řídící jednotky
Řídící jednotka se dodává ve dvou verzích:
• s monitorovacím modulem (WM)
• bez monitorovacího modulu (WOM)
Obě verze indikují provozní stav hasicího čerpadla
prostřednictvím bezpotenciálových signálních kontaktů.
7.1 Řídící jednotka s monitorovacím modulem
Monitorovací moduly pro monitorování systému napájení, jakož
i přerušení vodiče tlakového spínače, popř. pro detekci zkratu,
jsou vestavěny do verze WM řídící jednotky.
Je důležité, aby ke každému tlakovému spínači byl připojen
odpovídající odporový modul WM1.
7.2 Řídící jednotka bez monitorovacího modulu
Při použití této verze řídící jednotky nejsou v případě výpadku
fáze nebo poruchy tlakového spínače vysílány žádné
bezpotenciálové signály.
8. Komponenty řídící jednotky
V závislosti na svém typu obsahuje řídící jednotka tyto
komponenty:
Verze Součást
Relé ochrany proti přepětí (volitelné)
WM Hlídací relé fázového napětí
Monitorovací modul
WOM Relé ochrany proti přepětí (volitelné)
8.1 Ochrana proti přepětí
(Volitelné)
Ochrana proti přepětí pro konfiguraci napájecí sítě TN-S
(L1, L2, L3, N, PE) odklání nebezpečná přepětí do ochranného
zemnícího vodiče.
Když dojde k aktivaci této ochrany, rozsvítí se červená signálka.
V tom případě vyměňte příslušný modul.

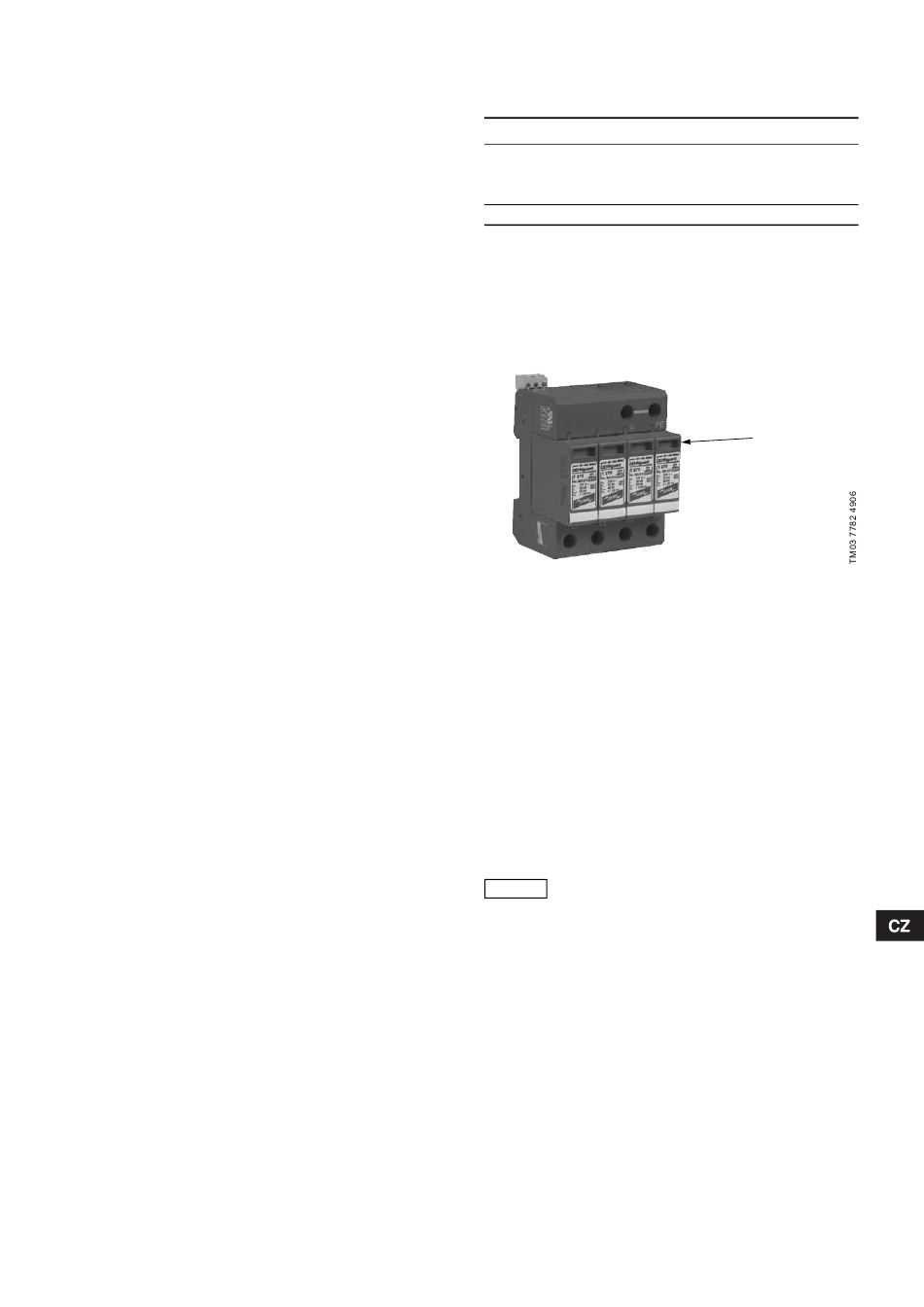

Obr. 3 Ochrana proti přepětí
Jednotka ochrany proti přepětí pozůstává ze čtyř modulů.
U napět' o vých soustav TN-S jsou tyto moduly vzájemně
zaměnitelné.
Jednotka ochrany proti přepětí je vybavena bezpotenciálovým
přepínacím kontaktem, který umožňuje aktivaci relé poruchové
signalizace.
8.1.1 Bezpotenciálová signalizace
Bezpotenciálová signalizace je přes normálně sepnutý kontakt
pro signalizaci směrována do velína.
8.2 Hlídací relé fázového napětí
(pouze u verzí WM)
Hlídací relé fázového napětí monitoruje trojfázové napět'ové
soustavy s nulovým vodičem. Obsluha může toto relé seřídit
podle aktuálních podmínek napájecí sítě.
Hlídací relé fázového napětí je navrženo pro
Pozor jmenovité napětí 250 VAC a frekvenční rozsah
48 až 63 Hz.
Funkce
• nastavitelné prahové hodnoty
• nastavitelná doba prodlevy
• monitorování sledu fází a výpadku fázového napětí
• monitorování asymetrie s nastavitelnou stupnicí odchylek.
Provozní režimy
• UNDER (U): monitorování podpětí
• UNDER+SEQ (U+S): monitorování podpětí a sledu fází
• WIN (W): monitorování rozsahu mezi min. a max. prahovou
hodnotou
• WIN+SEQ (W+S): monitorování rozsahu mezi min. a max.
prahovou hodnotou a monitorování sledu fází.
Červené
signální
světlo
