8.3.1 Skydekontakter
Overvågningsmodulet har tre skydekontakter på forsiden til sty-
ring af overvågningsmodulets funktion. Her kan udgangsrelæets
kontaktadfærd, kabelbrud og kortslutningsovervågning indstilles.
Position
De tre skydekontakter skal stå i den korrekte position:
NC: Hvilestrømsadfærd i udgangsrelæet. Afbryder når en kontakt
åbnes på indgangssiden.
WB: Overvågning af kabelbrud.
SC: Overvågning af kortslutning.
8.3.2 Lysdioder
Der sidder to lysdioder over skydekontakterne:
• Pwr:
Grøn = påtrykt spænding.
• 1:
Gul = lavt anlægstryk.
Rød = kabelbrud eller kortslutning.
Lavt anlægstryk (gul lysdiode)
Hvis en trykafbryderkontakt åbnes på indgangssiden (terminal 1
til 4) på grund af trykfald i anlægget, aktiveres udgangsrelæet
(terminal 7 til 10), og den gule lysdiode lyser.
Udgangsrelæet deaktiveres, og lysdiodens signal forsvinder når
trykafbryderens kontakt lukkes igen.
Kabelbrud eller kortslutning (rød lysdiode)
I tilfælde af kabelbrud eller kortslutning på overvågningsappara-
tets indgangsside (klemme 7 og 10) falder alarmrelæet ud, og lys-
dioden bliver rød.
Samtidig lyser signallampe H4 (fejl på brandpumpe). Når fejlen er
rettet, slukkes lyset.
8.3.3 Modstandsmodul
Et modstandsmodul skal være direkte forbundet til den relevante
trykafbryder. Se forbindelsesdiagrammet.

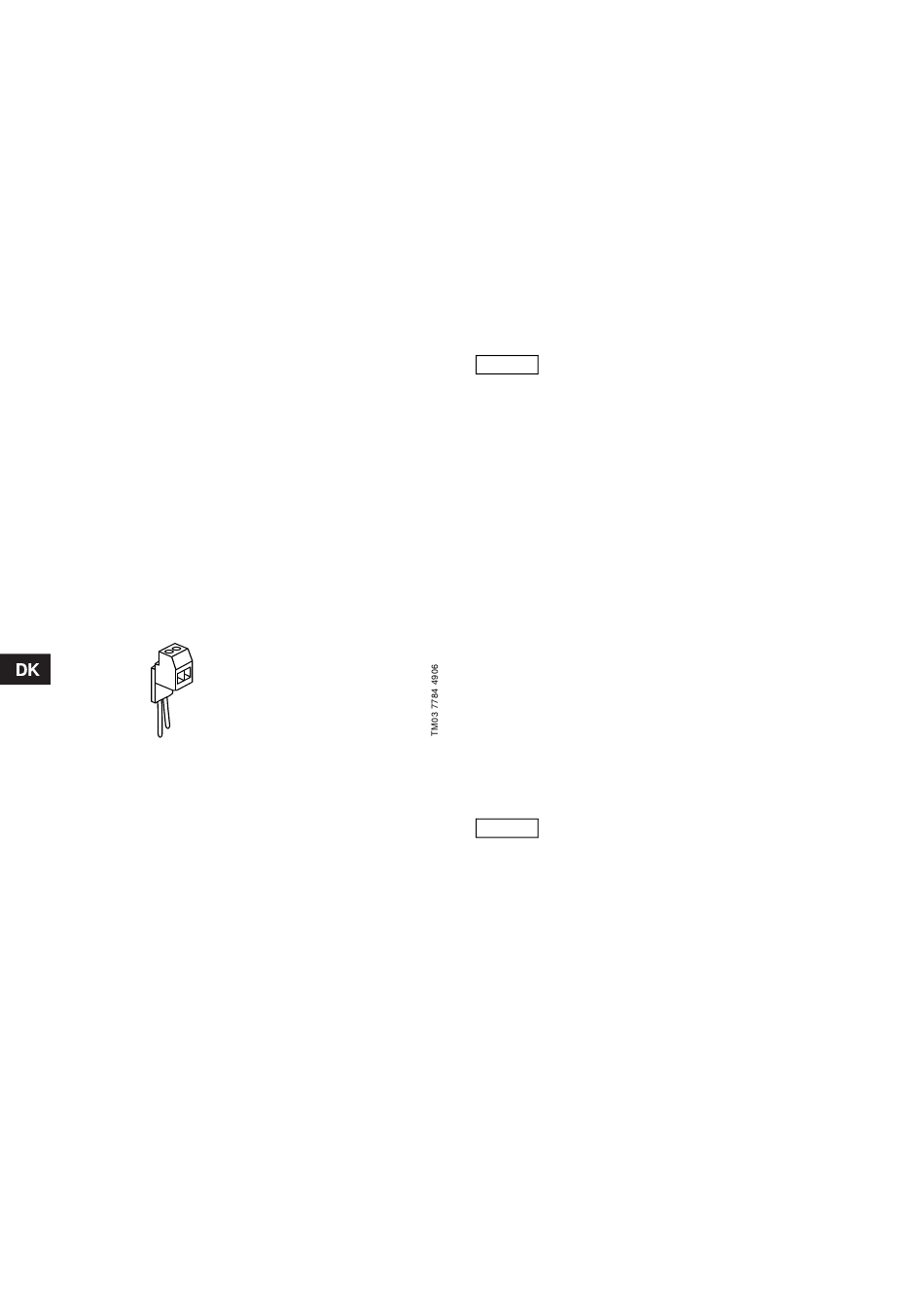

Fig. 6 Modstandsmodul, WM1
8.3.4 Potentialfri signalering
• kabelbrud/kortslutning, trykafbryder 1:
1 skiftekontakt.
• kabelbrud/kortslutning, trykafbryder 2:
1 skiftekontakt.

9. Driftsbetingelser

9.1 Styring

9.1.1 Temperaturområde
Omgivelsestemperatur: 0 °C til +40 °C.
Opbevaring og transport: –25 °C til +60 °C.
9.1.2 Relativ luftfugtighed
Hold luftfugtigheden så lav som muligt for at undgå fugtdannelse.

9.2 Pumpe

Se monterings- og driftsinstruktion for Grundfos NKF-pumpe.
62

10. Installation

10.1 Generelt

Installation og tilslutning af styringen skal ske i overensstem-
melse med lokale bestemmelser og retningslinjer for god praksis.
Disse omfatter DIN VDE 0100, DIN VDE 0660 og DIN VDE 0106
samt bestemmelserne i VBG 4 fra UVV (tysk institut for arbejds-
miljøbeskyttelse).
Vær også opmærksom på forskrifterne for VdS-godkendte anlæg,
særligt VdS 2092 og VdS 2100.
Overhold også forskrifterne fra de lokale elværker.

10.2 Eltilslutning

Styringen er godkendt til tilslutning til det almindelige TN-system.
Afbrydelse ved hjælp af en overstrømsbeskyttelsesanordning
(DIN VDE 0100/del 410) kan anvendes som beskyttelse mod indi-
rekte kontakt.
FI/HFI-afbrydere er ikke tilladt til forsyning af
Forsigtig
VdS-anlæg af særlige beskyttelsesgrunde!
Forskellige og/eller supplerende beskyttelsesforanstaltninger kan
være nødvendige ved særlige netværkskonfigurationer for
eksempel ved IT- eller TT-systemer som kan forårsage ændringer
i styringen.
Forsyningskablet skal være dimensioneret til overbelastning og
kortslutningsbeskyttelse i henhold til DIN VDE 0100, del 430.
Beskyttelsen i lavspændings-hovedfordeleren og nødstrømsfor-
syningen skal etableres med hensyntagen til selektiviteten i
brandpumpestyringens NH-sikring.
Vælg og før kablerne til VdS-systemer på en måde så de forbliver
funktionsdygtige i tilfælde af brand (brandbeskyttelseskappe E30
eller E90 eller kabler med funktionsbeskyttelse E90).
Strømforsyningen til X0-forsyningsklemmerne sker via et påtrykt,
højredrejende felt. Se medfølgende forbindelsesdiagram.
Fase til fase-spændingen kan aflæses på voltmeteret ved hjælp
af indgangsomskifteren.

10.3 Motortilslutning

Kablerne fra styringen til brandpumpens motor skal dimensione-
res i henhold til DIN VDE 0100 del 430 for at sikre kortslutnings-
beskyttelse og overholde det tilladelige spændingsfald. Det eksi-
sterende overbelastningsrelæ i motorens belastningskreds slår
ikke fra når det aktiveres, (VdS-krav), men melder kun fejl.
Fabriksindstillingen for brandpumpens motorudgang er rotation
mod uret.
Nogle dykpumper kræver imidlertid at motoren er
Forsigtig indstillet til rotation med uret! Se pumpeleveran-
dørens oplysninger, eller udfør en testkørsel.
Ændring af omdrejningsretningen til rotation med uret sker ved at
omskifte to faser på de eksterne motortilslutninger på klemrække
X1. Se forbindelsesdiagrammet.
