Sicherheits-steuerung
Inhaltsverzeichnis

Werbung

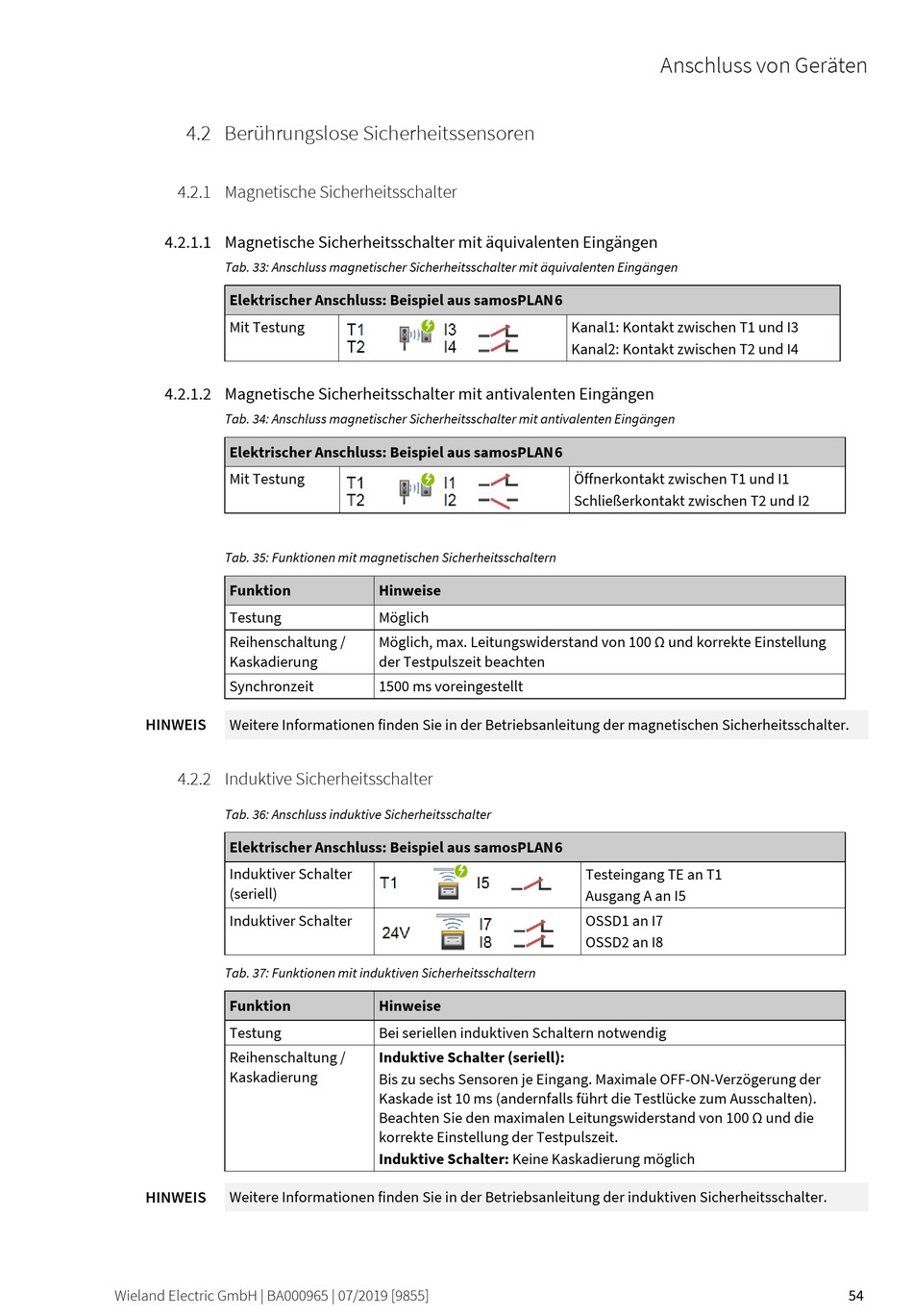

4.2
Berührungslose Sicherheitssensoren
74732043
4.2.1

Magnetische Sicherheitsschalter

74740747
74750219
4.2.1.1
Magnetische Sicherheitsschalter mit äquivalenten Eingängen
Tab. 33: Anschluss magnetischer Sicherheitsschalter mit äquivalenten Eingängen
Elektrischer Anschluss: Beispiel aus samosPLAN  6
Mit Testung
74760459
4.2.1.2
Magnetische Sicherheitsschalter mit antivalenten Eingängen
Tab. 34: Anschluss magnetischer Sicherheitsschalter mit antivalenten Eingängen
Elektrischer Anschluss: Beispiel aus samosPLAN  6
Mit Testung
Tab. 35: Funktionen mit magnetischen Sicherheitsschaltern
Funktion
Testung
Reihenschaltung /
Kaskadierung
Synchronzeit
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der magnetischen Sicherheitsschalter.
4.2.2

Induktive Sicherheitsschalter

74773003
Tab. 36: Anschluss induktive Sicherheitsschalter
Elektrischer Anschluss: Beispiel aus samosPLAN  6
Induktiver Schalter
(seriell)
Induktiver Schalter
Tab. 37: Funktionen mit induktiven Sicherheitsschaltern
Funktion
Testung
Reihenschaltung /
Kaskadierung
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der induktiven Sicherheitsschalter.
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Hinweise
Möglich
Möglich, max. Leitungswiderstand von 100 Ω und korrekte Einstellung
der Testpulszeit beachten
1500 ms voreingestellt
Hinweise
Bei seriellen induktiven Schaltern notwendig
Induktive Schalter (seriell):
Bis zu sechs Sensoren je Eingang. Maximale OFF-ON-Verzögerung der
Kaskade ist 10 ms (andernfalls führt die Testlücke zum Ausschalten).
Beachten Sie den maximalen Leitungswiderstand von 100 Ω und die
korrekte Einstellung der Testpulszeit.
Induktive Schalter: Keine Kaskadierung möglich
Anschluss von Geräten
Kanal1: Kontakt zwischen T1 und I3
Kanal2: Kontakt zwischen T2 und I4
Öffnerkontakt zwischen T1 und I1
Schließerkontakt zwischen T2 und I2
Testeingang TE an T1
Ausgang A an I5
OSSD1 an I7
OSSD2 an I8
54
