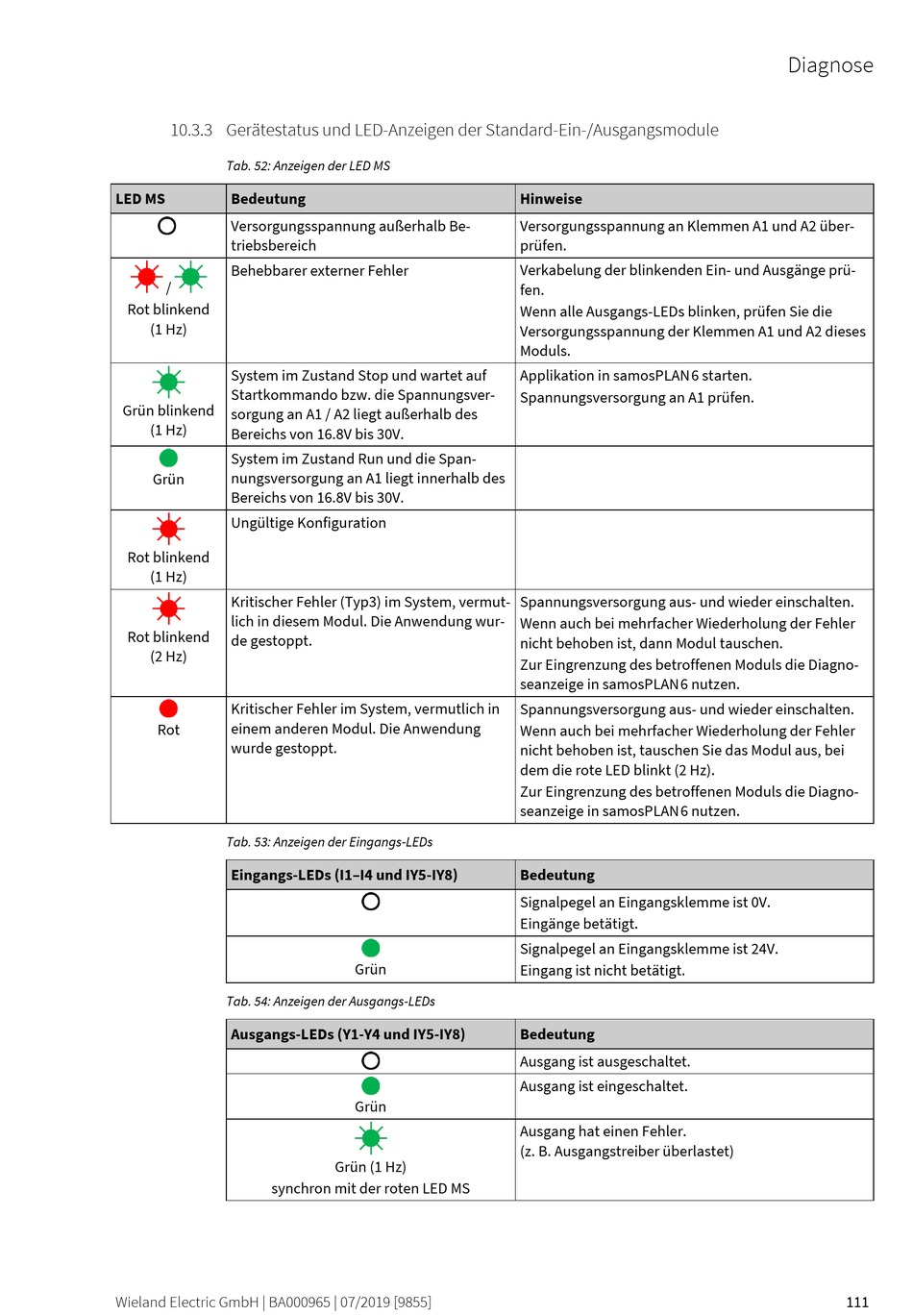

10.3.3
Gerätestatus und LED-Anzeigen der Standard-Ein-/Ausgangsmodule
75274251
Tab. 52: Anzeigen der LED MS
LED MS
Bedeutung
Versorgungsspannung außerhalb Be-
triebsbereich
Behebbarer externer Fehler
/
Rot blinkend
(1 Hz)
System im Zustand Stop und wartet auf
Startkommando bzw. die Spannungsver-
Grün blinkend
sorgung an A1 / A2 liegt außerhalb des
(1 Hz)
Bereichs von 16.8V bis 30V.
System im Zustand Run und die Span-
nungsversorgung an A1 liegt innerhalb des
Grün
Bereichs von 16.8V bis 30V.
Ungültige Konfiguration
Rot blinkend
(1 Hz)
Kritischer Fehler (Typ3) im System, vermut-
lich in diesem Modul. Die Anwendung wur-
Rot blinkend
de gestoppt.
(2 Hz)
Kritischer Fehler im System, vermutlich in
einem anderen Modul. Die Anwendung
Rot
wurde gestoppt.
Tab. 53: Anzeigen der Eingangs-LEDs
Eingangs-LEDs (I1–I4 und IY5-IY8)
Tab. 54: Anzeigen der Ausgangs-LEDs
Ausgangs-LEDs (Y1-Y4 und IY5-IY8)
synchron mit der roten LED MS
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Grün
Grün
Grün (1 Hz)
Hinweise
Versorgungsspannung an Klemmen A1 und A2 über-
prüfen.
Verkabelung der blinkenden Ein- und Ausgänge prü-
fen.
Wenn alle Ausgangs-LEDs blinken, prüfen Sie die
Versorgungsspannung der Klemmen A1 und A2 dieses
Moduls.
Applikation in samosPLAN 6 starten.
Spannungsversorgung an A1 prüfen.
Spannungsversorgung aus- und wieder einschalten.
Wenn auch bei mehrfacher Wiederholung der Fehler
nicht behoben ist, dann Modul tauschen.
Zur Eingrenzung des betroffenen Moduls die Diagno-
seanzeige in samosPLAN 6 nutzen.
Spannungsversorgung aus- und wieder einschalten.
Wenn auch bei mehrfacher Wiederholung der Fehler
nicht behoben ist, tauschen Sie das Modul aus, bei
dem die rote LED blinkt (2 Hz).
Zur Eingrenzung des betroffenen Moduls die Diagno-
seanzeige in samosPLAN 6 nutzen.
Bedeutung
Signalpegel an Eingangsklemme ist 0V.
Eingänge betätigt.
Signalpegel an Eingangsklemme ist 24V.
Eingang ist nicht betätigt.
Bedeutung
Ausgang ist ausgeschaltet.
Ausgang ist eingeschaltet.
Ausgang hat einen Fehler.
(z. B. Ausgangstreiber überlastet)
Diagnose
111
