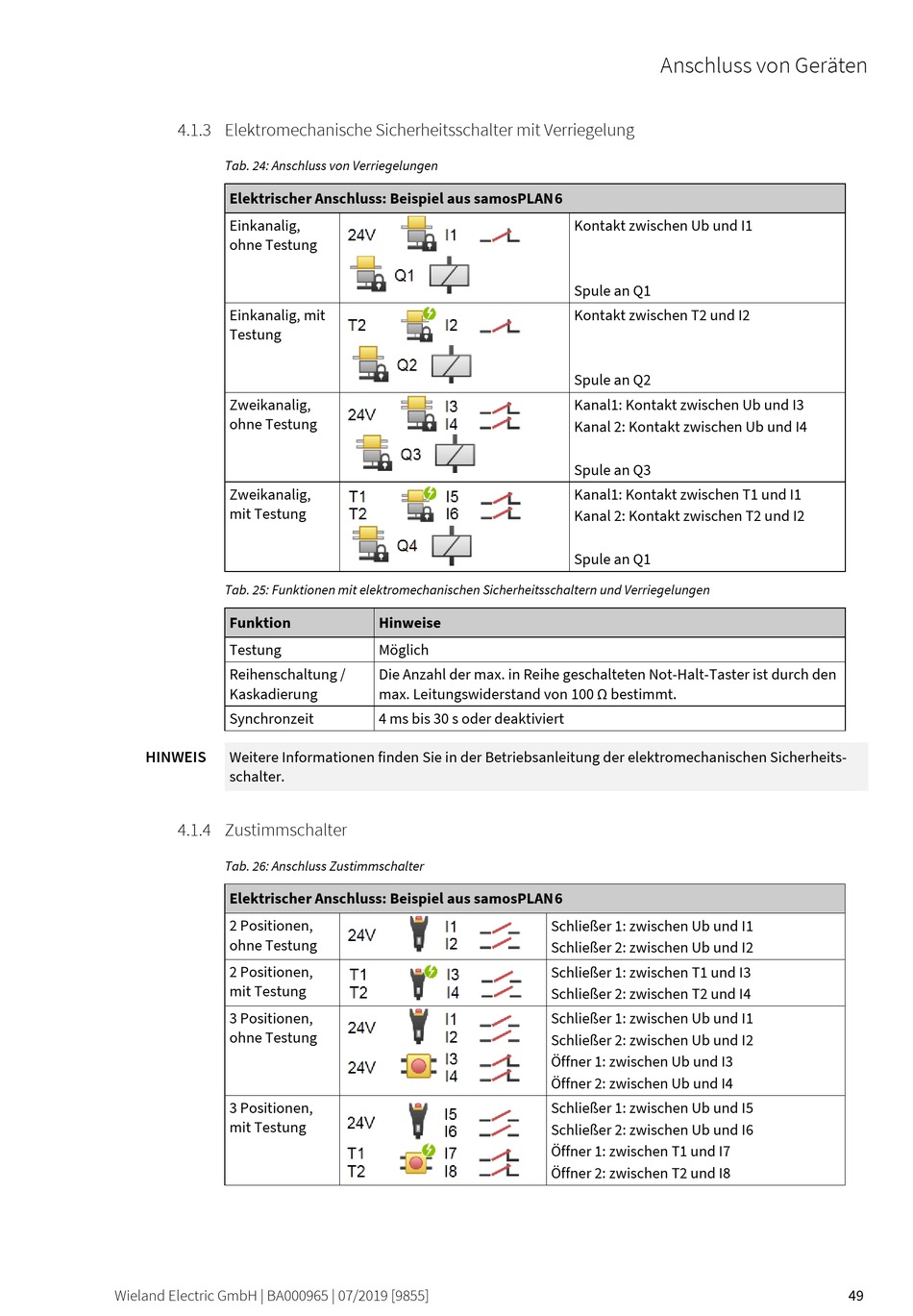

4.1.3
Elektromechanische Sicherheitsschalter mit Verriegelung
74577547
Tab. 24: Anschluss von Verriegelungen
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Einkanalig,
ohne Testung
Einkanalig, mit
Testung
Zweikanalig,
ohne Testung
Zweikanalig,
mit Testung
Tab. 25: Funktionen mit elektromechanischen Sicherheitsschaltern und Verriegelungen
Funktion
Testung
Reihenschaltung /
Kaskadierung
Synchronzeit
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der elektromechanischen Sicherheits-
schalter.
4.1.4
Zustimmschalter
74590859
Tab. 26: Anschluss Zustimmschalter
Elektrischer Anschluss: Beispiel aus samosPLAN 6
2 Positionen,
ohne Testung
2 Positionen,
mit Testung
3 Positionen,
ohne Testung
3 Positionen,
mit Testung
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Hinweise
Möglich
Die Anzahl der max. in Reihe geschalteten Not-Halt-Taster ist durch den
max. Leitungswiderstand von 100 Ω bestimmt.
4 ms bis 30 s oder deaktiviert
Anschluss von Geräten
Kontakt zwischen Ub und I1
Spule an Q1
Kontakt zwischen T2 und I2
Spule an Q2
Kanal1: Kontakt zwischen Ub und I3
Kanal 2: Kontakt zwischen Ub und I4
Spule an Q3
Kanal1: Kontakt zwischen T1 und I1
Kanal 2: Kontakt zwischen T2 und I2
Spule an Q1
Schließer 1: zwischen Ub und I1
Schließer 2: zwischen Ub und I2
Schließer 1: zwischen T1 und I3
Schließer 2: zwischen T2 und I4
Schließer 1: zwischen Ub und I1
Schließer 2: zwischen Ub und I2
Öffner 1: zwischen Ub und I3
Öffner 2: zwischen Ub und I4
Schließer 1: zwischen Ub und I5
Schließer 2: zwischen Ub und I6
Öffner 1: zwischen T1 und I7
Öffner 2: zwischen T2 und I8
49
