3.5.3
Interne Schaltkreise
76296843

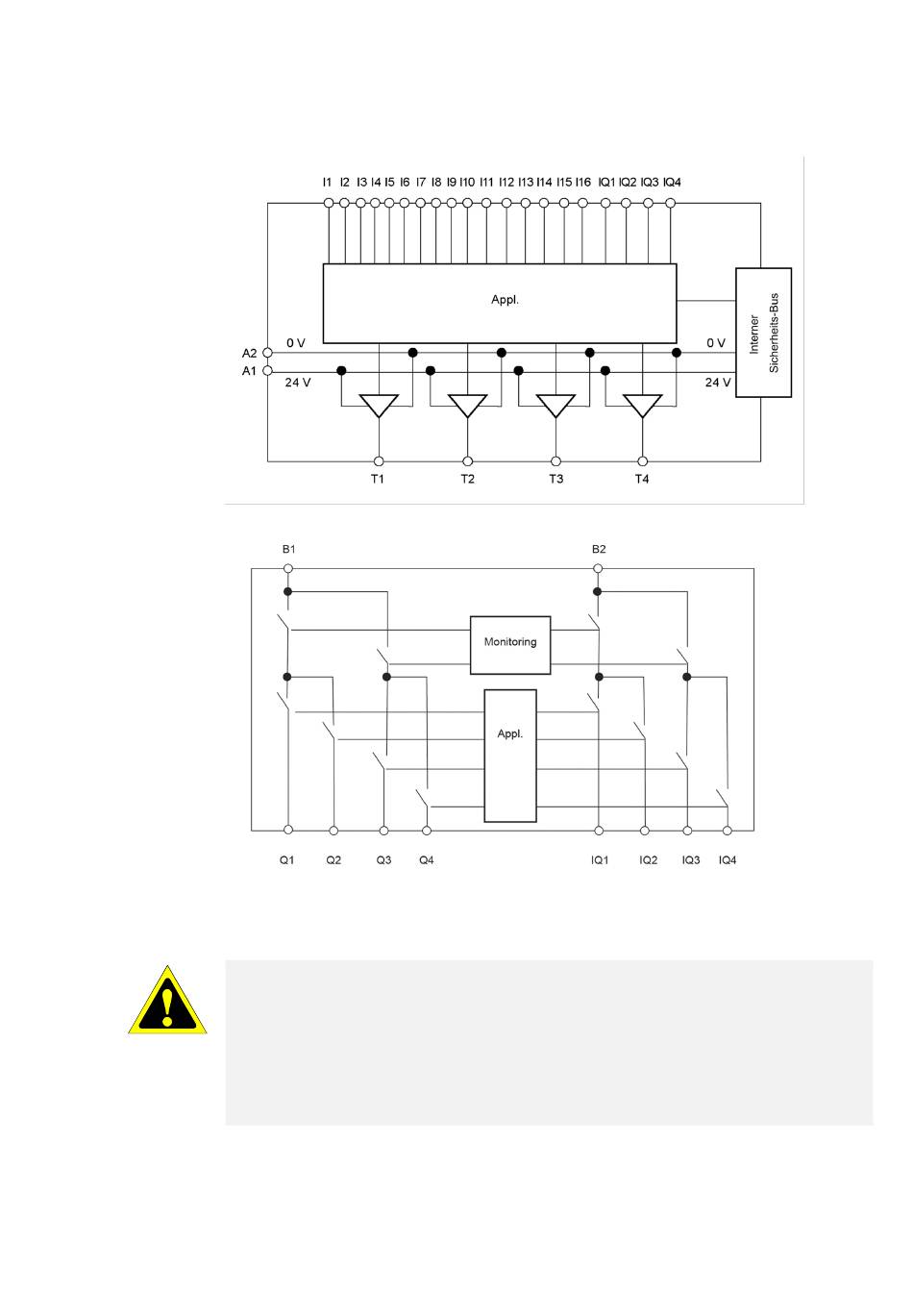

Abb. 8: Eingänge und Testpulse an einem Modul SP-COP2-EN
Abb. 9: Ausgänge an einem Modul SP-COP2
3.5.4
Eingeschränkte Kurzschlusserkennung in den Eingangskreisen
76230539-2
• Kurzschlüsse zwischen den Testsignalausgängen T1–T4 eines Moduls SP-COPx werden als Feh-
ler erkannt.
• Kurzschlüsse zwischen den Testsignalausgängen mehrerer Module SP-COPx können nur dann
erkannt werden, wenn die Testlücken der Testsignalgeneratoren < 41 ms und die Testperioden
ACHTUNG
≥ 200 ms sind. Kurzschlüsse nach 24 V DC (High) werden an Eingängen, die mit Testausgängen
verbunden sind, unabhängig von der Länge der Testlücken erkannt.
Beachten Sie dies bei der Verdrahtung, z. B. durch separate Verlegung oder geschützte
Leitungen!
