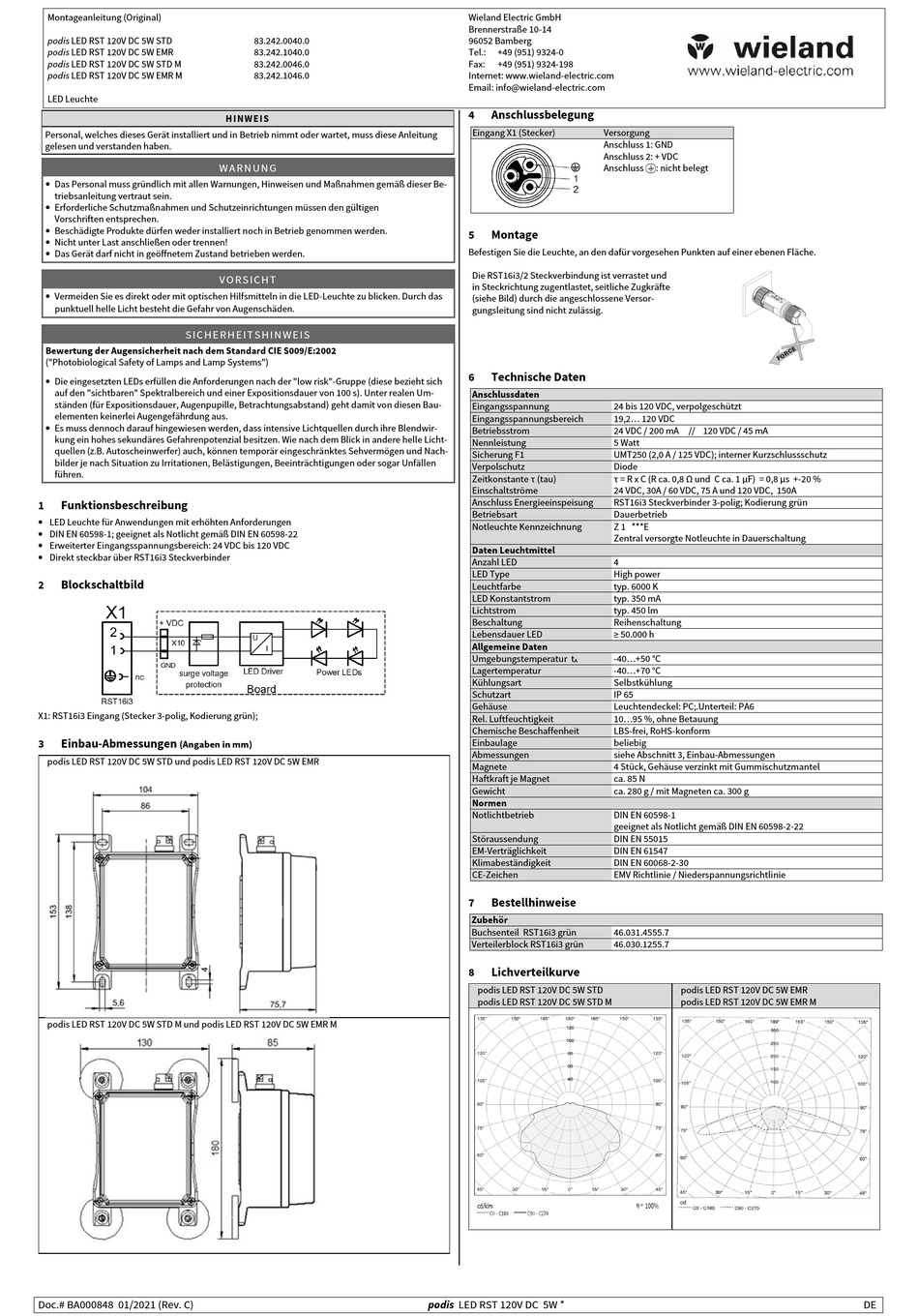

Wieland podis LED RSY 120V DC 4W STD Montageanleitung

Montageanleitung (Original)
podis LED RST 120V DC 5W STD
podis LED RST 120V DC 5W EMR
podis LED RST 120V DC 5W STD M
podis LED RST 120V DC 5W EMR M
LED Leuchte
Personal, welches dieses Gerät installiert und in Betrieb nimmt oder wartet, muss diese Anleitung
gelesen und verstanden haben.
• Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß dieser Be-
triebsanleitung vertraut sein.
• Erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
Vorschriften entsprechen.
• Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
• Nicht unter Last anschließen oder trennen!
• Das Gerät darf nicht in geöffnetem Zustand betrieben werden.
• Vermeiden Sie es direkt oder mit optischen Hilfsmitteln in die LED-Leuchte zu blicken. Durch das
punktuell helle Licht besteht die Gefahr von Augenschäden.
S IC H E R H E IT S H IN WE IS
Bewertung der Augensicherheit nach dem Standard CIE S009/E:2002
("Photobiological Safety of Lamps and Lamp Systems")
• Die eingesetzten LEDs erfüllen die Anforderungen nach der "low risk"-Gruppe (diese bezieht sich
auf den "sichtbaren" Spektralbereich und einer Expositionsdauer von 100 s). Unter realen Um-
ständen (für Expositionsdauer, Augenpupille, Betrachtungsabstand) geht damit von diesen Bau-
elementen keinerlei Augengefährdung aus.
• Es muss dennoch darauf hingewiesen werden, dass intensive Lichtquellen durch ihre Blendwir-
kung ein hohes sekundäres Gefahrenpotenzial besitzen. Wie nach dem Blick in andere helle Licht-
quellen (z.B. Autoscheinwerfer) auch, können temporär eingeschränktes Sehvermögen und Nach-
bilder je nach Situation zu Irritationen, Belästigungen, Beeinträchtigungen oder sogar Unfällen
führen.
1 Funktionsbeschreibung
• LED Leuchte für Anwendungen mit erhöhten Anforderungen
• DIN EN 60598-1; geeignet als Notlicht gemäß DIN EN 60598-22
• Erweiterter Eingangsspannungsbereich: 24 VDC bis 120 VDC
• Direkt steckbar über RST16i3 Steckverbinder
Blockschaltbild
2
X1: RST16i3 Eingang (Stecker 3-polig, Kodierung grün);
Einbau-Abmessungen
3
(Angaben in mm)
podis LED RST 120V DC 5W STD und podis LED RST 120V DC 5W EMR
podis LED RST 120V DC 5W STD M und podis LED RST 120V DC 5W EMR M
Doc.# BA000848 01/2021 (Rev. C)
83.242.0040.0
83.242.1040.0
83.242.0046.0
83.242.1046.0
H INW EIS
W A R N UN G
V O R S IC H T
Wieland Electric GmbH
Brennerstraße 10-14
96052 Bamberg
Tel.: +49 (951) 9324-0
Fax: +49 (951) 9324-198
Internet: www.wieland-electric.com
Email: info@wieland-electric.com
Anschlussbelegung
4
Eingang X1 (Stecker)
Montage
5
Befestigen Sie die Leuchte, an den dafür vorgesehen Punkten auf einer ebenen Fläche.
Die RST16i3/2 Steckverbindung ist verrastet und
in Steckrichtung zugentlastet, seitliche Zugkräfte
(siehe Bild) durch die angeschlossene Versor-
gungsleitung sind nicht zulässig.
6 Technische Daten
Anschlussdaten
Eingangsspannung
Eingangsspannungsbereich
Betriebsstrom
Nennleistung
Sicherung F1
Verpolschutz
Zeitkonstante τ (tau)
Einschaltströme
Anschluss Energieeinspeisung
Betriebsart
Notleuchte Kennzeichnung
Daten Leuchtmittel
Anzahl LED
LED Type
Leuchtfarbe
LED Konstantstrom
Lichtstrom
Beschaltung
Lebensdauer LED
Allgemeine Daten
Umgebungstemperatur t
A
Lagertemperatur
Kühlungsart
Schutzart
Gehäuse
Rel. Luftfeuchtigkeit
Chemische Beschaffenheit
Einbaulage
Abmessungen
Magnete
Haftkraft je Magnet
Gewicht
Normen
Notlichtbetrieb
Störaussendung
EM-Verträglichkeit
Klimabeständigkeit
CE-Zeichen
7 Bestellhinweise
Zubehör
Buchsenteil RST16i3 grün
Verteilerblock RST16i3 grün
Lichverteilkurve
8
podis LED RST 120V DC 5W STD
podis LED RST 120V DC 5W STD M
podis LED RST 120V DC 5W *
Versorgung
Anschluss 1: GND
Anschluss 2: + VDC
Anschluss g: nicht belegt
24 bis 120 VDC, verpolgeschützt
19,2... 120 VDC
24 VDC / 200 mA // 120 VDC / 45 mA
5 Watt
UMT250 (2,0 A / 125 VDC); interner Kurzschlussschutz
Diode
τ = R x C (R ca. 0,8 Ω und C ca. 1 µF) = 0,8 µs +-20 %
24 VDC, 30A / 60 VDC, 75 A und 120 VDC, 150A
RST16i3 Steckverbinder 3-polig; Kodierung grün
Dauerbetrieb
Z 1 ***E
Zentral versorgte Notleuchte in Dauerschaltung
4
High power
typ. 6000 K
typ. 350 mA
typ. 450 lm
Reihenschaltung
≥ 50.000 h
-40...+50 °C
-40...+70 °C
Selbstkühlung
IP 65
Leuchtendeckel: PC;.Unterteil: PA6
10...95 %, ohne Betauung
LBS-frei, RoHS-konform
beliebig
siehe Abschnitt 3, Einbau-Abmessungen
4 Stück, Gehäuse verzinkt mit Gummischutzmantel
ca. 85 N
ca. 280 g / mit Magneten ca. 300 g
DIN EN 60598-1
geeignet als Notlicht gemäß DIN EN 60598-2-22
DIN EN 55015
DIN EN 61547
DIN EN 60068-2-30
EMV Richtlinie / Niederspannungsrichtlinie
46.031.4555.7
46.030.1255.7
podis LED RST 120V DC 5W EMR
podis LED RST 120V DC 5W EMR M
DE
