3.9.2
Anzeigeelemente und Klemmenbelegung
76473483

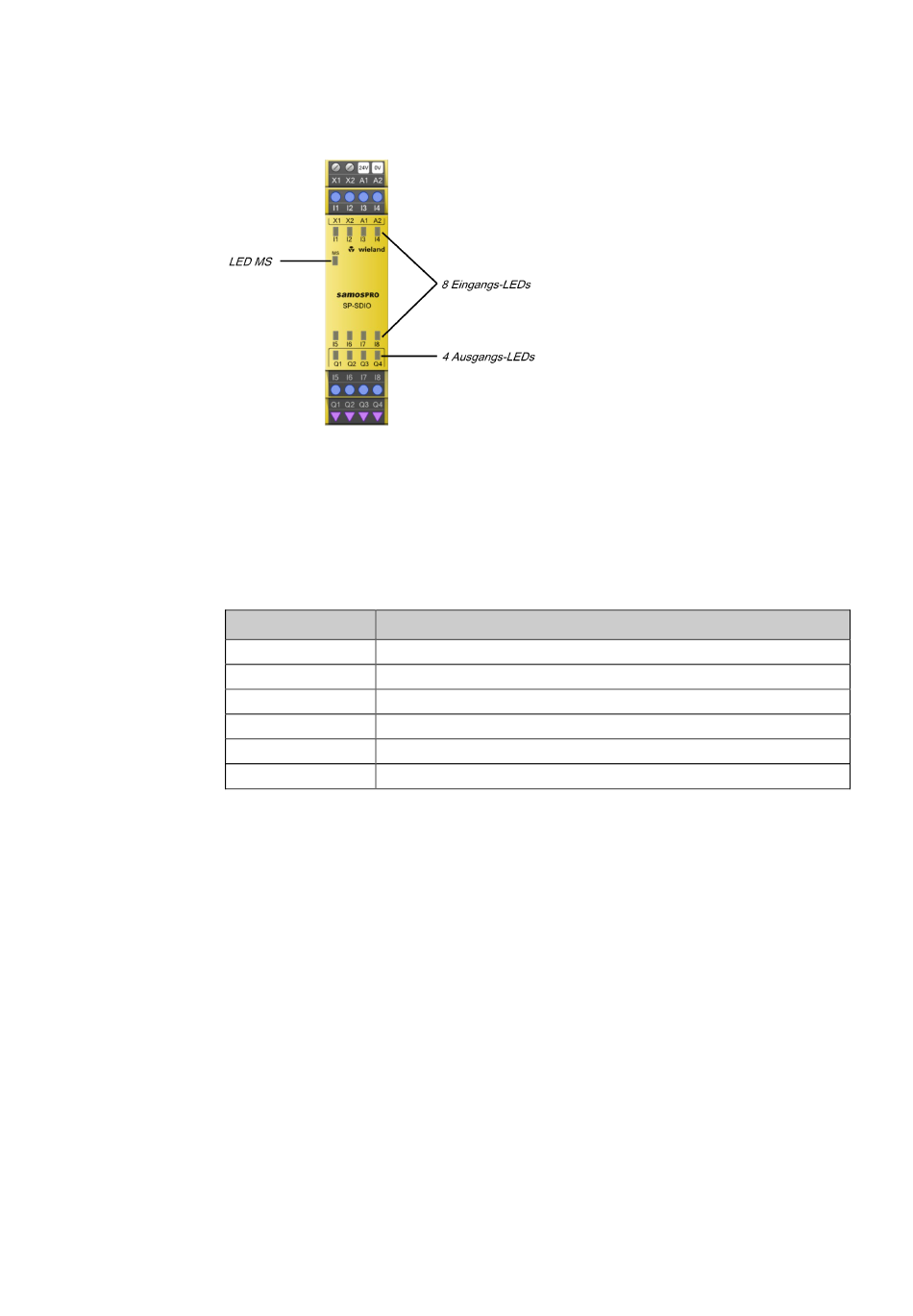

Abb. 11: Anzeigeelemente des Moduls SP-SDIO
Blinkcodes
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule [Kap.
10.3.2, S. 109]
Klemmenbelegung
Tab. 14: Referenz Klemmenbelegung SP-SDIO
Klemme
X1/X2
I1–I4
A1
A2
I5–I8
Q1–Q4
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Belegung
Testausgang 1 / Testausgang 2
Eingänge 1 bis 4
24 V
GND
Eingänge 5 bis 8
Ausgänge 1 bis 4
Produktbeschreibung
33
