3.12
Analoges Eingangs-Erweiterungsmodul SP-SAC4
116084875
3.12.1
Beschreibung
116086411
Das Modul SP-SAC4 verfügt über 4 analoge Eingänge zum Anschluss von Sensoren mit einer (0)4 –
20 mA Schnittstelle.
Das Modul SP-SAC4 bietet die folgenden Funktionen:
• Überwachung der angeschlossenen, analogen Sensoren
• Weiterleitung der analogen Eingangsinformationen zum Controller-Modul
Weitere Informationen: Anschluss von Geräten [Kap. 4, S. 46]
Weitere Informationen: Ansprechzeiten des Systems [Kap. 12.1, S. 117]
Das Modul SP-SAC4 kann nicht alleine betrieben werden, sondern benötigt immer ein Controller-
Modul SP-COP (siehe Programmier-Software samosPLAN 6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-SAC4 ist möglich (siehe Systemaufbau [Kap. 3.2,
S. 17]).
Die Spannungsversorgung der internen Logik und der Sensor-Spannungsversorgung erfolgt über die
interne SBUS-Schnittstelle.
3.12.2
Anzeigeelemente und Klemmenbelegung
116087947

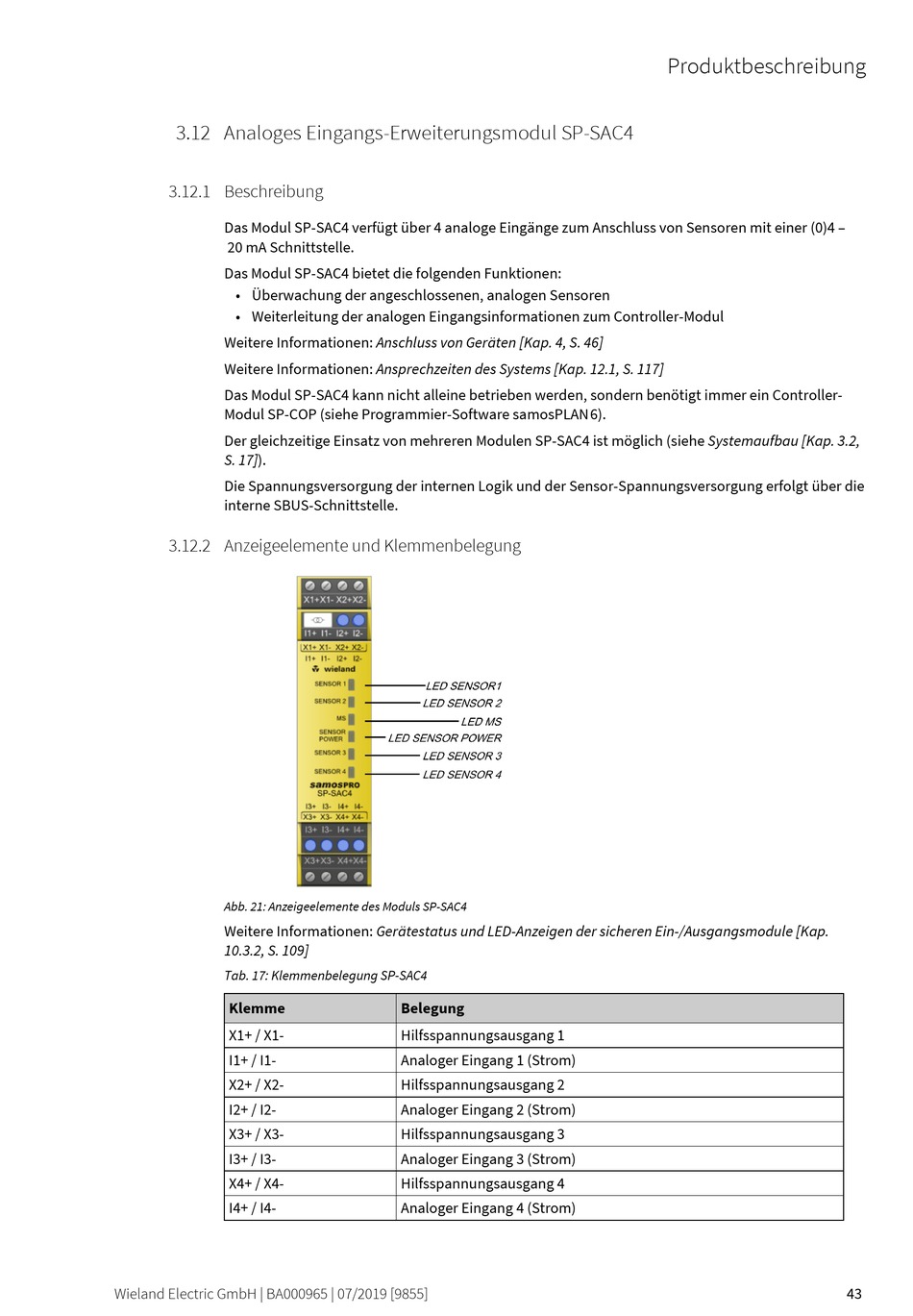

Abb. 21: Anzeigeelemente des Moduls SP-SAC4
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule [Kap.
10.3.2, S. 109]
Tab. 17: Klemmenbelegung SP-SAC4
Klemme
X1+ / X1-
I1+ / I1-
X2+ / X2-
I2+ / I2-
X3+ / X3-
I3+ / I3-
X4+ / X4-
I4+ / I4-
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Belegung
Hilfsspannungsausgang 1
Analoger Eingang 1 (Strom)
Hilfsspannungsausgang 2
Analoger Eingang 2 (Strom)
Hilfsspannungsausgang 3
Analoger Eingang 3 (Strom)
Hilfsspannungsausgang 4
Analoger Eingang 4 (Strom)
Produktbeschreibung
43
