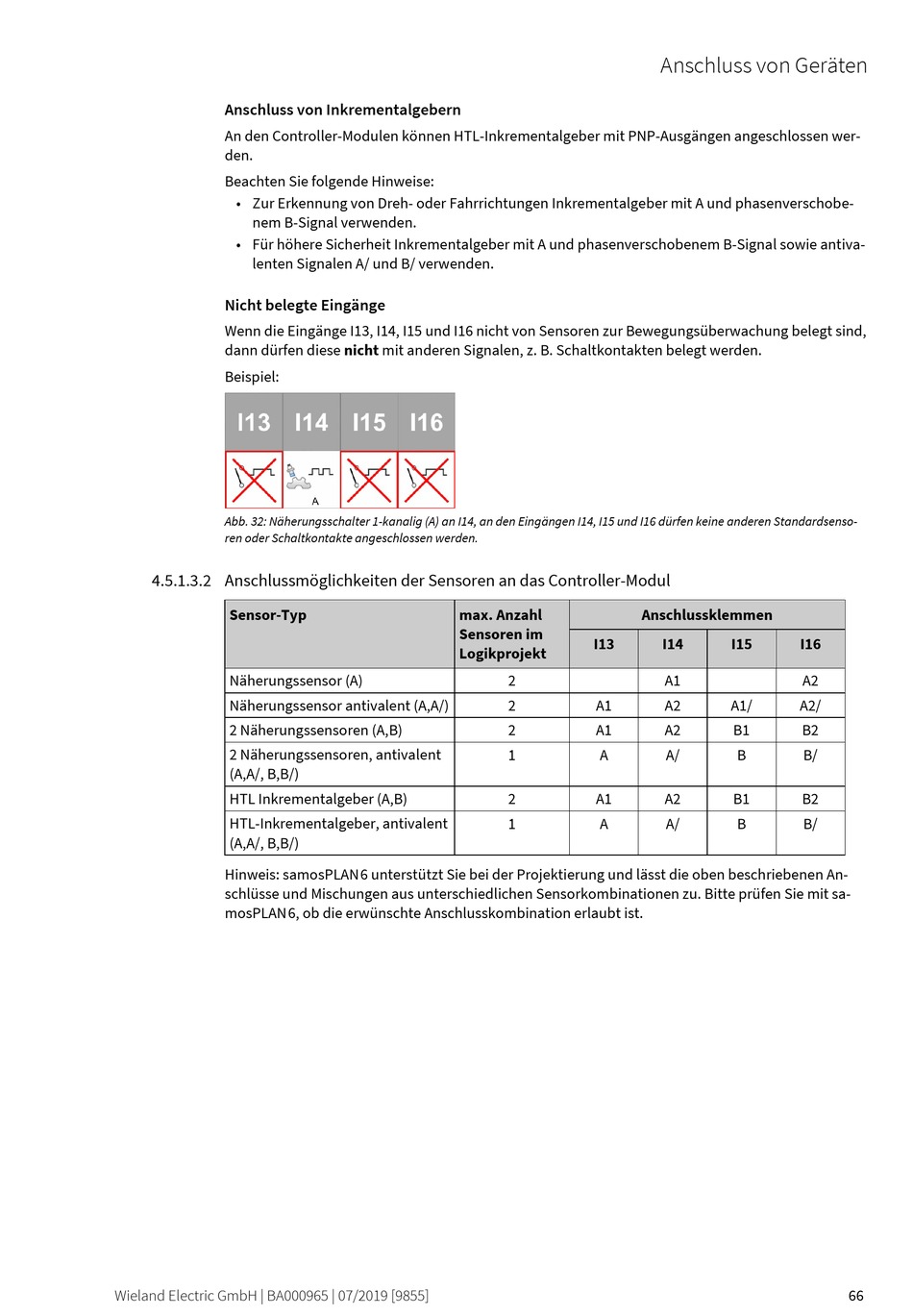

Anschluss von Inkrementalgebern
An den Controller-Modulen können HTL-Inkrementalgeber mit PNP-Ausgängen angeschlossen wer-
den.
Beachten Sie folgende Hinweise:
• Zur Erkennung von Dreh- oder Fahrrichtungen Inkrementalgeber mit A und phasenverschobe-
nem B-Signal verwenden.
• Für höhere Sicherheit Inkrementalgeber mit A und phasenverschobenem B-Signal sowie antiva-
lenten Signalen A/ und B/ verwenden.
Nicht belegte Eingänge
Wenn die Eingänge I13, I14, I15 und I16 nicht von Sensoren zur Bewegungsüberwachung belegt sind,
dann dürfen diese nicht mit anderen Signalen, z. B. Schaltkontakten belegt werden.
Beispiel:
Abb. 32: Näherungsschalter 1-kanalig (A) an I14, an den Eingängen I14, I15 und I16 dürfen keine anderen Standardsenso-
ren oder Schaltkontakte angeschlossen werden.
81722507
4.5.1.3.2
Anschlussmöglichkeiten der Sensoren an das Controller-Modul
Sensor-Typ
Näherungssensor (A)
Näherungssensor antivalent (A,A/)
2 Näherungssensoren (A,B)
2 Näherungssensoren, antivalent
(A,A/, B,B/)
HTL Inkrementalgeber (A,B)
HTL-Inkrementalgeber, antivalent
(A,A/, B,B/)
Hinweis: samosPLAN 6 unterstützt Sie bei der Projektierung und lässt die oben beschriebenen An-
schlüsse und Mischungen aus unterschiedlichen Sensorkombinationen zu. Bitte prüfen Sie mit sa-
mosPLAN 6 , ob die erwünschte Anschlusskombination erlaubt ist.
81739787
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
max. Anzahl
Sensoren im
I13
Logikprojekt
2
2
A1
2
A1
1
A
2
A1
1
A
Anschluss von Geräten
Anschlussklemmen
I14
I15
I16
A1
A2
A2
A1/
A2/
A2
B1
B2
A/
B
B/
A2
B1
B2
A/
B
B/
66
