Näherungssensoren A, A/, B, B - Wieland samosPRO COMPACT Handbuch

Sicherheitskennwerte gemäß EN 61508
Sicherheitsfunktion Anforderungen an Teilsystem Sensor
Sensorausgang
Stillstand, SLS, SSR, Open-Collector
SSM, SDI, SLP mit Stuck-At-Low
Stillstand, SLS, SSR, Open-Collector
SSM, SDI, SLP ohne Stuck-At-
Low
Stillstand, SLS, SSR,
Push-Pull
SSM, SDI, SLP
Stillstand, SLS, SSR, Open-Collector
SSM, SDI, SLP mit Stuck-At-Low
Stillstand, SLS, SSR, Open-Collector
SSM, SDI, SLP ohne Stuck-At-
Low
Stillstand, SLS, SSR, Push-Pull
SSM, SDI, SLP
81962635

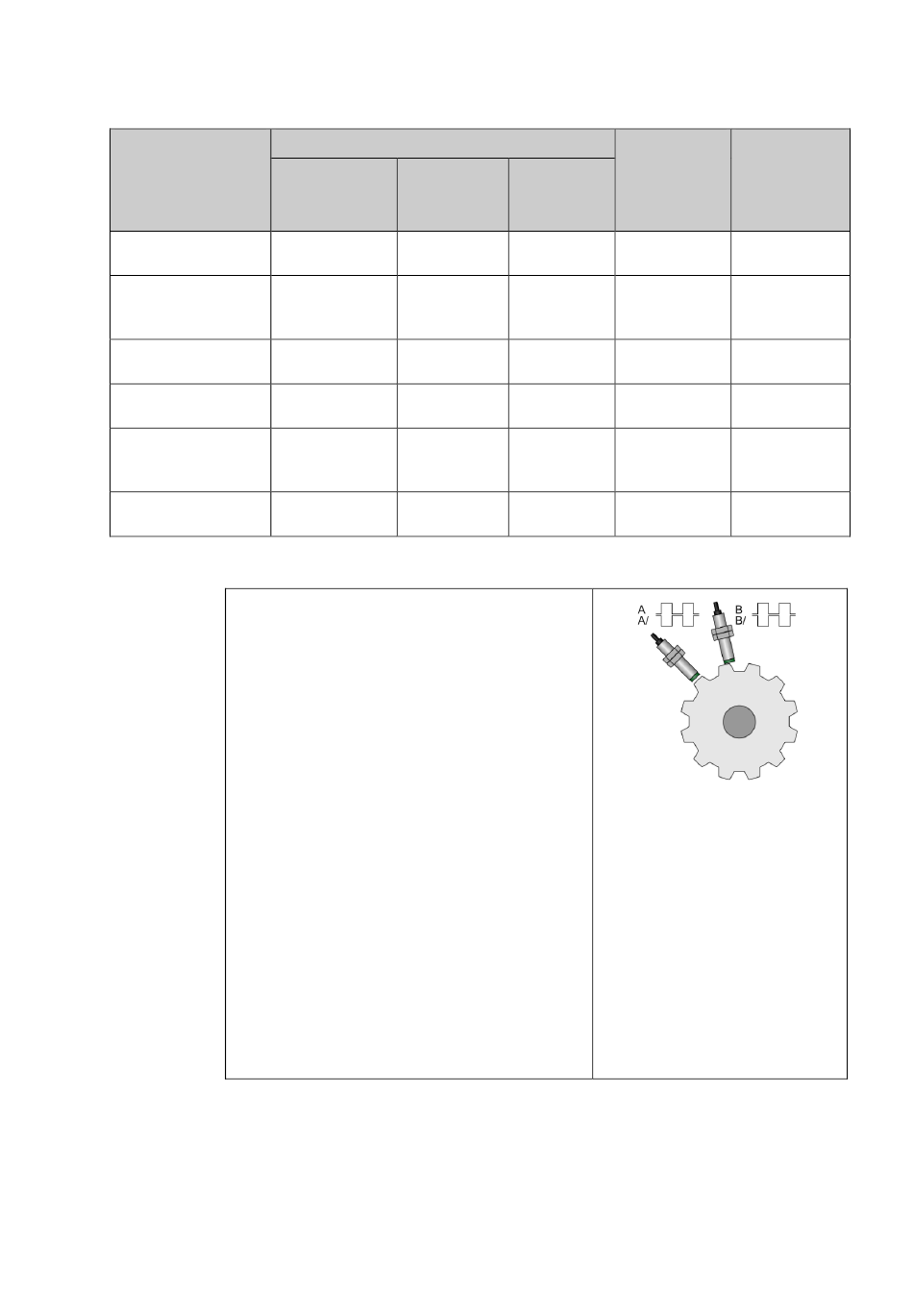

4.5.2.5 Näherungssensoren A, A/, B, B/
• Mögliche Sicherheitsfunktionen sind:
– Stillstandsüberwachung (Stillstand)
– Drehzahlüberwachung mit/ohne Richtung
(SLS, SSR, SSM)
– Drehrichtungsüberwachung (SDI)
– Positionsüberwachung (SLP)
• 2 Näherungssensoren
• Schließer und Öffner, z. B. induktiver Standard-
Näherungsschalter
• Elektrische Ausführung: PNP, 4-Draht
– L+: Spannungsversorgung (z. B. 24V DC)
– L-: Neutral
– A: Sensorsignal Schließer
– A/: Sensorsignal Öffner
• Zahnradscheibe passend zum Sensor.
• Jeder Sensor liefert zwei Ausgangssignale A und A/
bzw. B und B/.
• Drehrichtungserkennung ist möglich durch Pha-
senverschiebung zwischen A und B.
• Kabelbrucherkennung bei Sensoren mit Push-Pull-
Ausgang möglich.
• Stuck-at-Low-Erkennung bei Sensoren mit Open-
Collector-Ausgang möglich.
81972491
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Sensortyp HFT
nach EN 61508 nach EN
61508
Typ B 1
Typ B 1
Typ B 1
Typ A 1
Typ A 1
Typ A 1
Anschluss von Geräten
SFF Teilsystem Max. erreichba-
Sensor rer SIL
> 60 % SIL 2
< 60 % SIL 1
> 60 % SIL 2
> 60 % SIL 3
< 60 % SIL 2
> 60 % SIL 3
80
