Überwachungsbereich / Fehlerbereich
Mit dem Überwachungsbereich definieren Sie den Bereich, in dem gültige numerische Werte erzeugt
werden, die anschließend in Funktionsblöcken verarbeitet werden. Es können zwei Grenzwerte fest-
legt werden, die den Überwachungsbereich definieren.
Die Fehlerbereiche haben fest eingestellte Grenzwerte und dienen dazu, Sensorfehler oder Fehler in
der Verdrahtung zu erkennen.
Es muss durch geeignete Maßnahmen sichergestellt werden, dass Drahtbruch, Kurzschluss und
Sensorfehler erkannt werden.
ACHTUNG
Sensor-Typ 4 – 20 mA
Die Default-Einstellungen entsprechen der NAMUR-Empfehlung NE 43 zur Vereinheitlichung der Sig-
nalpegel für die Ausfallinformation.
• Fehler unterer Messbereich (fest): 0 ... 3,6 mA (z. B. Stromkreis unterbrochen)
• Überwachungsbereich (variabel einstellbar): 3,8 ... 20,5 mA (Default-Einstellung: 4 ... 20 mA)
– untere Grenze Überwachungsbereich = 3,8 mA
– obere Grenze Überwachungsbereich = 20,5 mA
• Fehler oberer Messbereich (fest): > 21mA (z. B. Kurzschluss oder Signalgeberfehler)
Sensor-Typ 0 – 20 mA
• Fehler unterer Messbereich fest): 0 ... 0,1 mA (z. B. Stromkreis unterbrochen)
• Überwachungsbereich (variabel einstellbar): 0,1 ... 20,5 mA (Default-Einstellung: 0,1 ... 20,0 mA)
– untere Grenze Überwachungsbereich = 0,1 mA
– obere Grenze Überwachungsbereich = 20,5 mA
• Fehler oberer Messbereich (fest): > 21 mA (z. B. Kurzschluss oder Signalgeberfehler)
Dimensionierte Stromsensoren
Bei dimensionierten Stromsensoren kann der Überwachungsbereich innerhalb der Grenzen des ein-
gestellten Messbereichs konfiguriert werden.
HINWEIS
Wird der maximal mögliche Überwachungsbereich (=Messbereich) konfiguriert, so wird der Über-
wachungsbereich intern entsprechend der NAMUR-Empfehlung auf (0,1) 3,8 ... 20,5 mA linear er-
weitert.

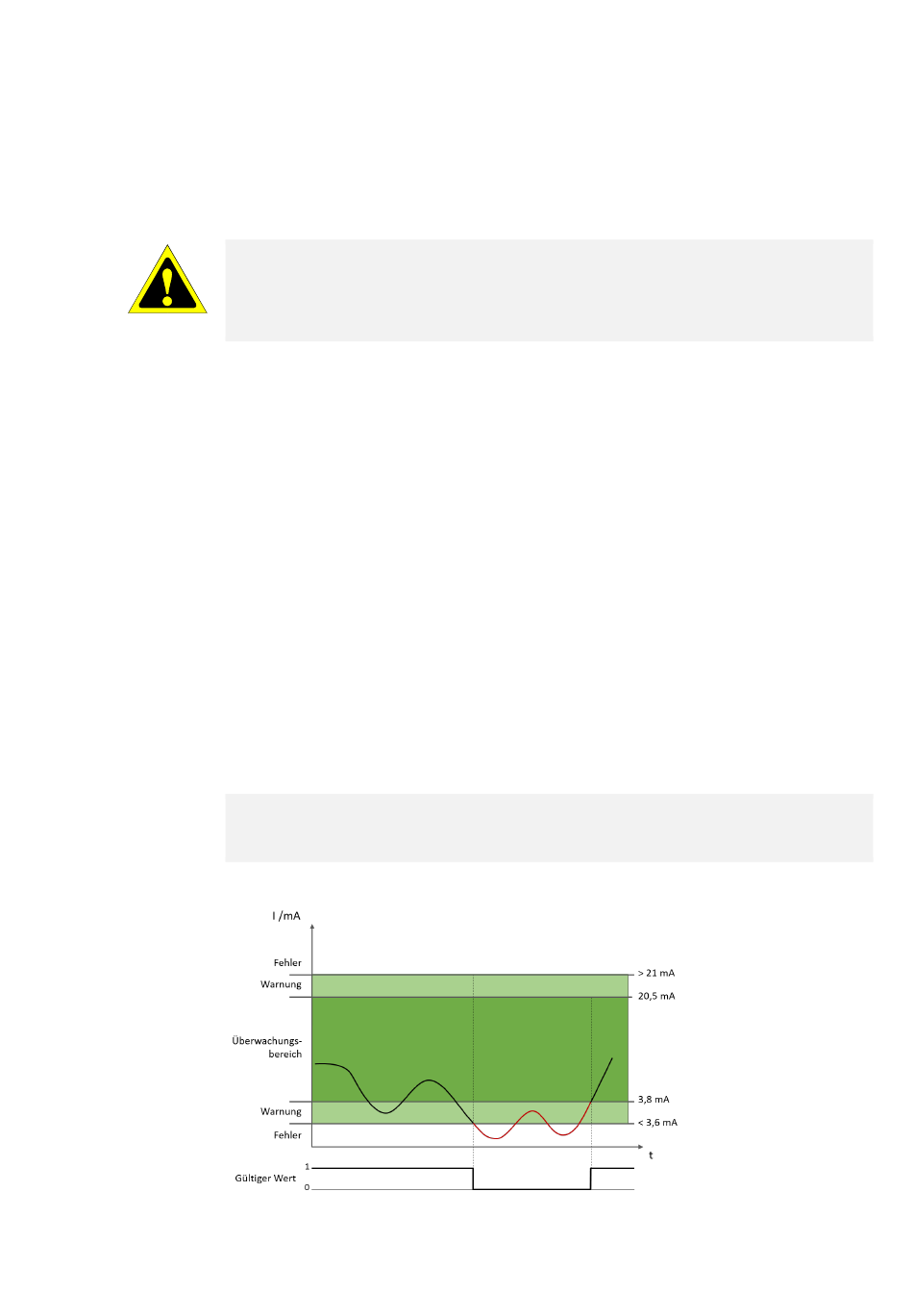

Abb. 39: Beispiel: Wert unterschreitet den Überwachungsbereich (Sensor 4-20mA)
