Berührungslose Sicherheitssensoren
888470539
4.2.1
Magnetische Sicherheitsschalter
888472075
888473611
4.2.1.1
Magnetische Sicherheitsschalter mit äquivalenten Eingängen

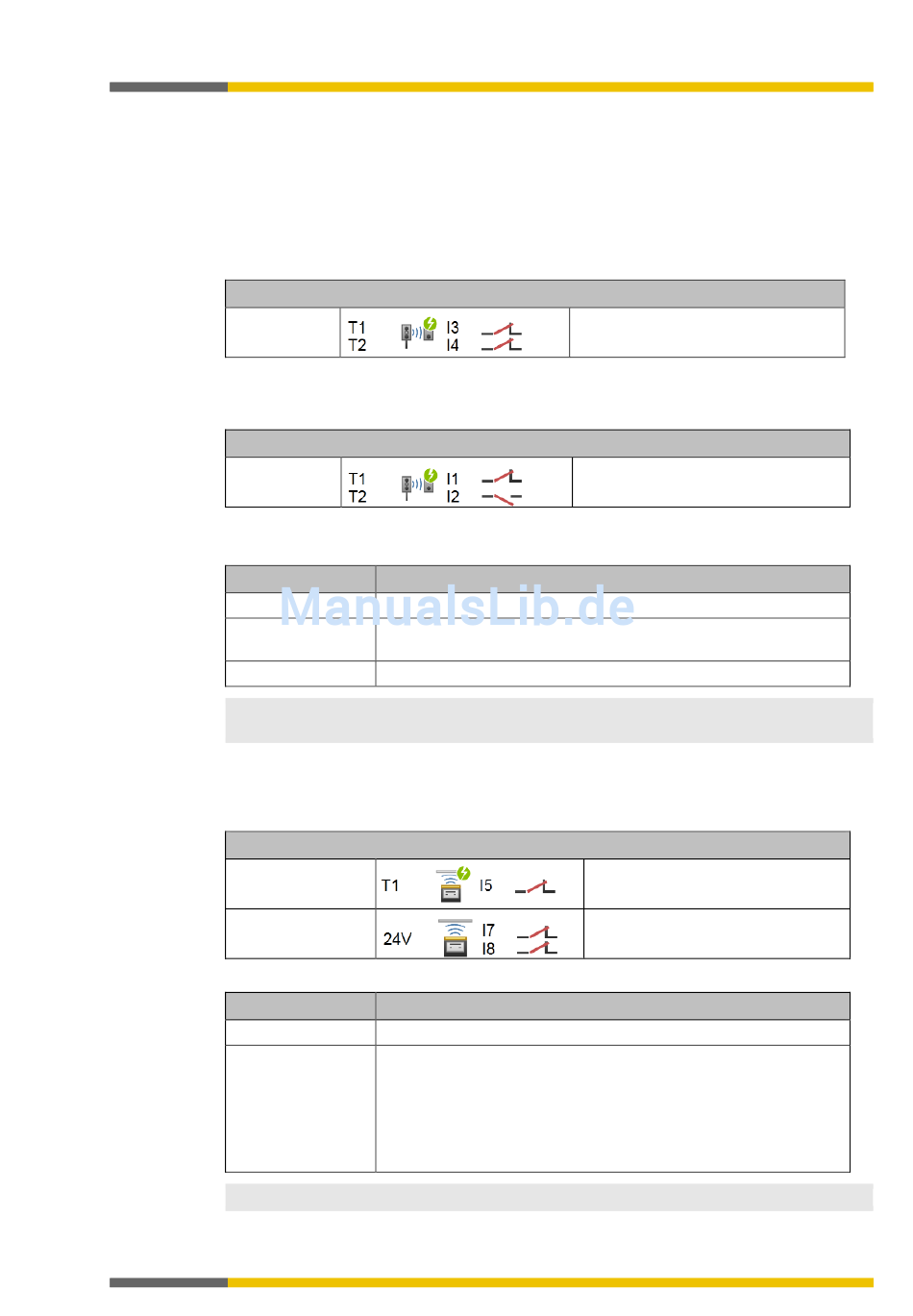

Tab. 30: Anschluss magnetischer Sicherheitsschalter mit äquivalenten Eingängen
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Mit Testung
888476299
4.2.1.2
Magnetische Sicherheitsschalter mit antivalenten Eingängen
Tab. 31: Anschluss magnetischer Sicherheitsschalter mit antivalenten Eingängen
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Mit Testung
Tab. 32: Funktionen mit magnetischen Sicherheitsschaltern
Funktion
Testung
Reihenschaltung /
Kaskadierung
Synchronzeit
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der magnetischen Sicherheitsschal-
ter.
4.2.2
Induktive Sicherheitsschalter
888478987
Tab. 33: Anschluss induktive Sicherheitsschalter
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Induktiver Schalter
(seriell)
Induktiver Schalter
Tab. 34: Funktionen mit induktiven Sicherheitsschaltern
Funktion
Testung
Reihenschaltung /
Kaskadierung
HINWEIS
Weitere Informationen finden Sie in der Betriebsanleitung der induktiven Sicherheitsschalter.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Möglich; max. Leitungswiderstand von 100 Ω und korrekte Einstel-
lung der Testpulszeit beachten
1500 ms voreingestellt
Hinweise
Bei seriellen induktiven Schaltern notwendig
Induktive Schalter (seriell):
Bis zu sechs Sensoren je Eingang. Maximale OFF-ON-Verzögerung
der Kaskade ist 10 ms (andernfalls führt die Testlücke zum Aus-
schalten). Beachten Sie den maximalen Leitungswiderstand von 100
Ω und die korrekte Einstellung der Testpulszeit.
Induktive Schalter: Keine Kaskadierung möglich
Anschluss von Geräten
Kanal1: Kontakt zwischen T1 und I3
Kanal2: Kontakt zwischen T2 und I4
Öffnerkontakt zwischen T1 und I1
Schließerkontakt zwischen T2 und I2
Testeingang TE an T1
Ausgang A an I5
OSSD1 an I7
OSSD2 an I8
51
