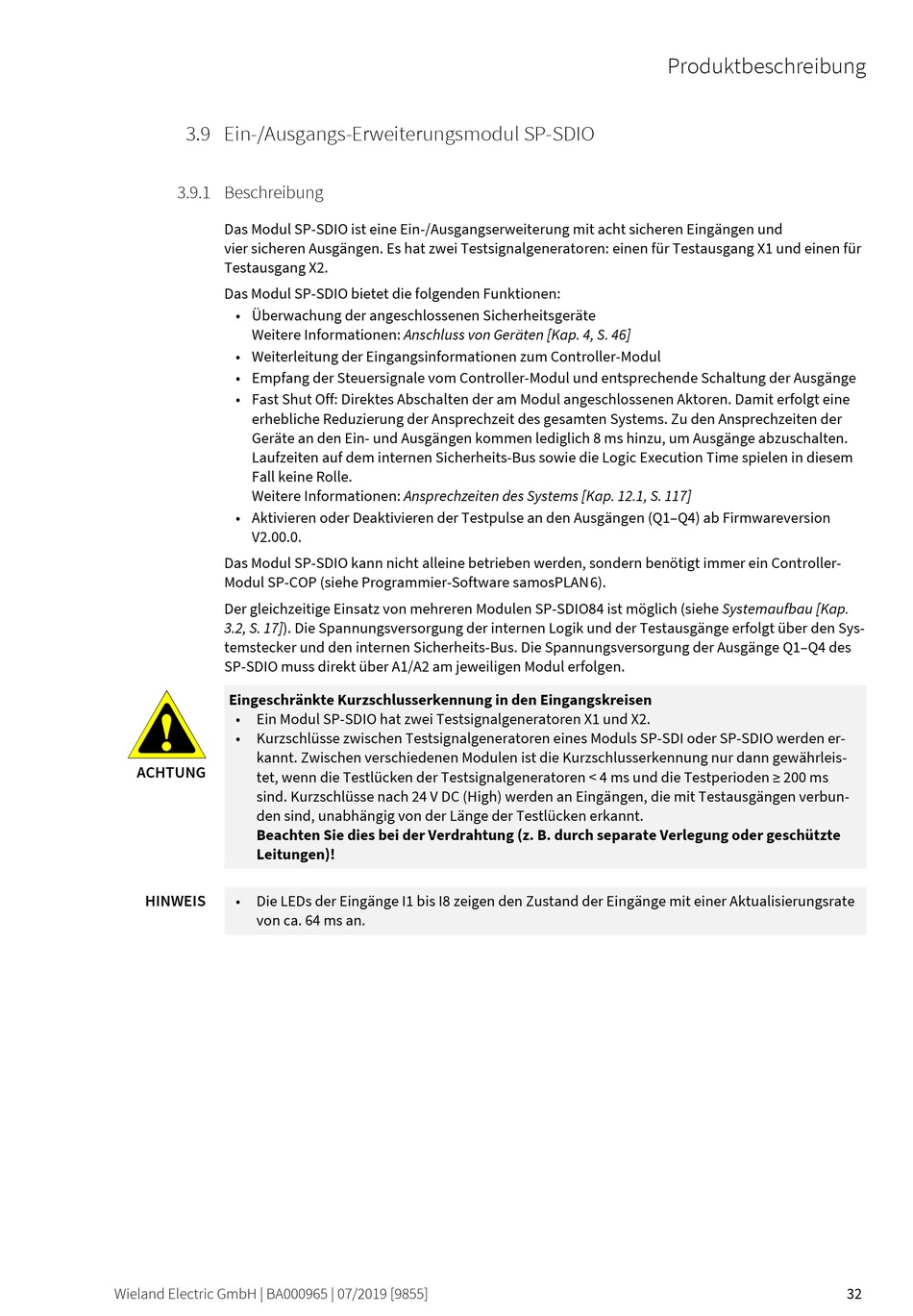

3.9
Ein-/Ausgangs-Erweiterungsmodul SP-SDIO
74386187
3.9.1
Beschreibung
76450827
Das Modul SP-SDIO ist eine Ein-/Ausgangserweiterung mit acht sicheren Eingängen und
vier sicheren Ausgängen. Es hat zwei Testsignalgeneratoren: einen für Testausgang X1 und einen für
Testausgang X2.
Das Modul SP-SDIO bietet die folgenden Funktionen:
• Überwachung der angeschlossenen Sicherheitsgeräte
Weitere Informationen: Anschluss von Geräten [Kap. 4, S. 46]
• Weiterleitung der Eingangsinformationen zum Controller-Modul
• Empfang der Steuersignale vom Controller-Modul und entsprechende Schaltung der Ausgänge
• Fast Shut Off: Direktes Abschalten der am Modul angeschlossenen Aktoren. Damit erfolgt eine
erhebliche Reduzierung der Ansprechzeit des gesamten Systems. Zu den Ansprechzeiten der
Geräte an den Ein- und Ausgängen kommen lediglich 8 ms hinzu, um Ausgänge abzuschalten.
Laufzeiten auf dem internen Sicherheits-Bus sowie die Logic Execution Time spielen in diesem
Fall keine Rolle.
Weitere Informationen: Ansprechzeiten des Systems [Kap. 12.1, S. 117]
• Aktivieren oder Deaktivieren der Testpulse an den Ausgängen (Q1–Q4) ab Firmwareversion
V2.00.0.
Das Modul SP-SDIO kann nicht alleine betrieben werden, sondern benötigt immer ein Controller-
Modul SP-COP (siehe Programmier-Software samosPLAN 6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-SDIO84 ist möglich (siehe Systemaufbau [Kap.
3.2, S. 17]). Die Spannungsversorgung der internen Logik und der Testausgänge erfolgt über den Sys-
temstecker und den internen Sicherheits-Bus. Die Spannungsversorgung der Ausgänge Q1–Q4 des
SP-SDIO muss direkt über A1/A2 am jeweiligen Modul erfolgen.
Eingeschränkte Kurzschlusserkennung in den Eingangskreisen
• Ein Modul SP-SDIO hat zwei Testsignalgeneratoren X1 und X2.
• Kurzschlüsse zwischen Testsignalgeneratoren eines Moduls SP-SDI oder SP-SDIO werden er-
kannt. Zwischen verschiedenen Modulen ist die Kurzschlusserkennung nur dann gewährleis-
ACHTUNG
tet, wenn die Testlücken der Testsignalgeneratoren < 4 ms und die Testperioden ≥ 200 ms
sind. Kurzschlüsse nach 24 V DC (High) werden an Eingängen, die mit Testausgängen verbun-
den sind, unabhängig von der Länge der Testlücken erkannt.
Beachten Sie dies bei der Verdrahtung (z. B. durch separate Verlegung oder geschützte
Leitungen)!
HINWEIS
•
Die LEDs der Eingänge I1 bis I8 zeigen den Zustand der Eingänge mit einer Aktualisierungsrate
von ca. 64 ms an.
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Produktbeschreibung
