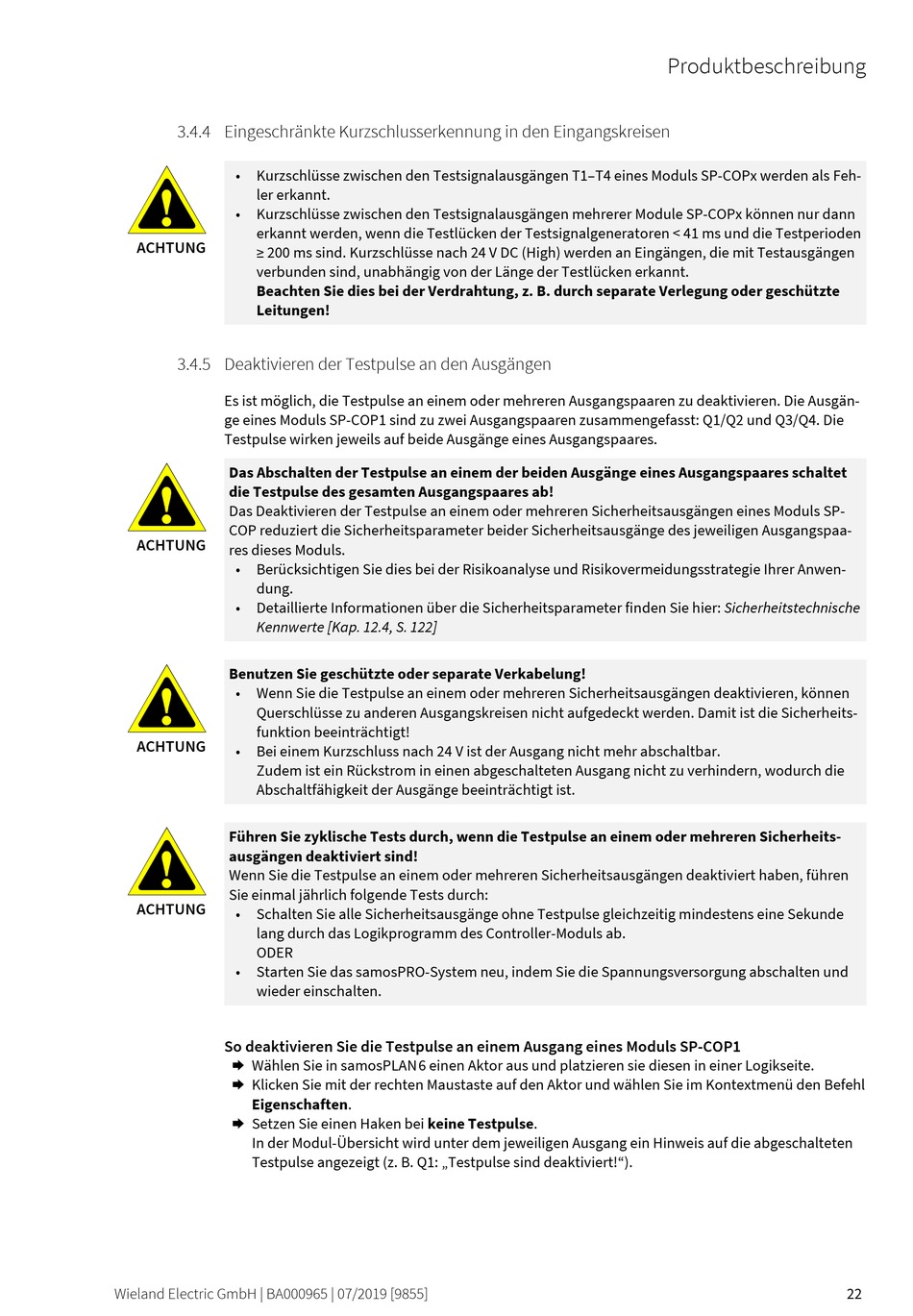

3.4.4
Eingeschränkte Kurzschlusserkennung in den Eingangskreisen
76230539-1
•
Kurzschlüsse zwischen den Testsignalausgängen T1–T4 eines Moduls SP-COPx werden als Feh-
ler erkannt.
• Kurzschlüsse zwischen den Testsignalausgängen mehrerer Module SP-COPx können nur dann
erkannt werden, wenn die Testlücken der Testsignalgeneratoren < 41 ms und die Testperioden
ACHTUNG
≥ 200 ms sind. Kurzschlüsse nach 24 V DC (High) werden an Eingängen, die mit Testausgängen
verbunden sind, unabhängig von der Länge der Testlücken erkannt.
Beachten Sie dies bei der Verdrahtung, z. B. durch separate Verlegung oder geschützte
Leitungen!
3.4.5
Deaktivieren der Testpulse an den Ausgängen
76183947
Es ist möglich, die Testpulse an einem oder mehreren Ausgangspaaren zu deaktivieren. Die Ausgän-
ge eines Moduls SP-COP1 sind zu zwei Ausgangspaaren zusammengefasst: Q1/Q2 und Q3/Q4. Die
Testpulse wirken jeweils auf beide Ausgänge eines Ausgangspaares.
Das Abschalten der Testpulse an einem der beiden Ausgänge eines Ausgangspaares schaltet
die Testpulse des gesamten Ausgangspaares ab!
Das Deaktivieren der Testpulse an einem oder mehreren Sicherheitsausgängen eines Moduls SP-
COP reduziert die Sicherheitsparameter beider Sicherheitsausgänge des jeweiligen Ausgangspaa-
ACHTUNG
res dieses Moduls.
• Berücksichtigen Sie dies bei der Risikoanalyse und Risikovermeidungsstrategie Ihrer Anwen-
dung.
• Detaillierte Informationen über die Sicherheitsparameter finden Sie hier: Sicherheitstechnische
Kennwerte [Kap. 12.4, S. 122]
Benutzen Sie geschützte oder separate Verkabelung!
• Wenn Sie die Testpulse an einem oder mehreren Sicherheitsausgängen deaktivieren, können
Querschlüsse zu anderen Ausgangskreisen nicht aufgedeckt werden. Damit ist die Sicherheits-
funktion beeinträchtigt!
ACHTUNG
• Bei einem Kurzschluss nach 24 V ist der Ausgang nicht mehr abschaltbar.
Zudem ist ein Rückstrom in einen abgeschalteten Ausgang nicht zu verhindern, wodurch die
Abschaltfähigkeit der Ausgänge beeinträchtigt ist.
Führen Sie zyklische Tests durch, wenn die Testpulse an einem oder mehreren Sicherheits-
ausgängen deaktiviert sind!
Wenn Sie die Testpulse an einem oder mehreren Sicherheitsausgängen deaktiviert haben, führen
Sie einmal jährlich folgende Tests durch:
ACHTUNG
• Schalten Sie alle Sicherheitsausgänge ohne Testpulse gleichzeitig mindestens eine Sekunde
lang durch das Logikprogramm des Controller-Moduls ab.
ODER
• Starten Sie das samosPRO-System neu, indem Sie die Spannungsversorgung abschalten und
wieder einschalten.
So deaktivieren Sie die Testpulse an einem Ausgang eines Moduls SP-COP1
Wählen Sie in samosPLAN 6 einen Aktor aus und platzieren sie diesen in einer Logikseite.
Klicken Sie mit der rechten Maustaste auf den Aktor und wählen Sie im Kontextmenü den Befehl
Eigenschaften.
Setzen Sie einen Haken bei keine Testpulse.
In der Modul-Übersicht wird unter dem jeweiligen Ausgang ein Hinweis auf die abgeschalteten
Testpulse angezeigt (z. B. Q1: „Testpulse sind deaktiviert!").
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
