3.10.2
Anzeigeelemente und Klemmenbelegung
76579595
HINWEIS
•
Die LEDs der Eingänge I1 bis I8 zeigen den Zustand der Eingänge mit einer Aktualisierungsrate
von ca. 64 ms an.

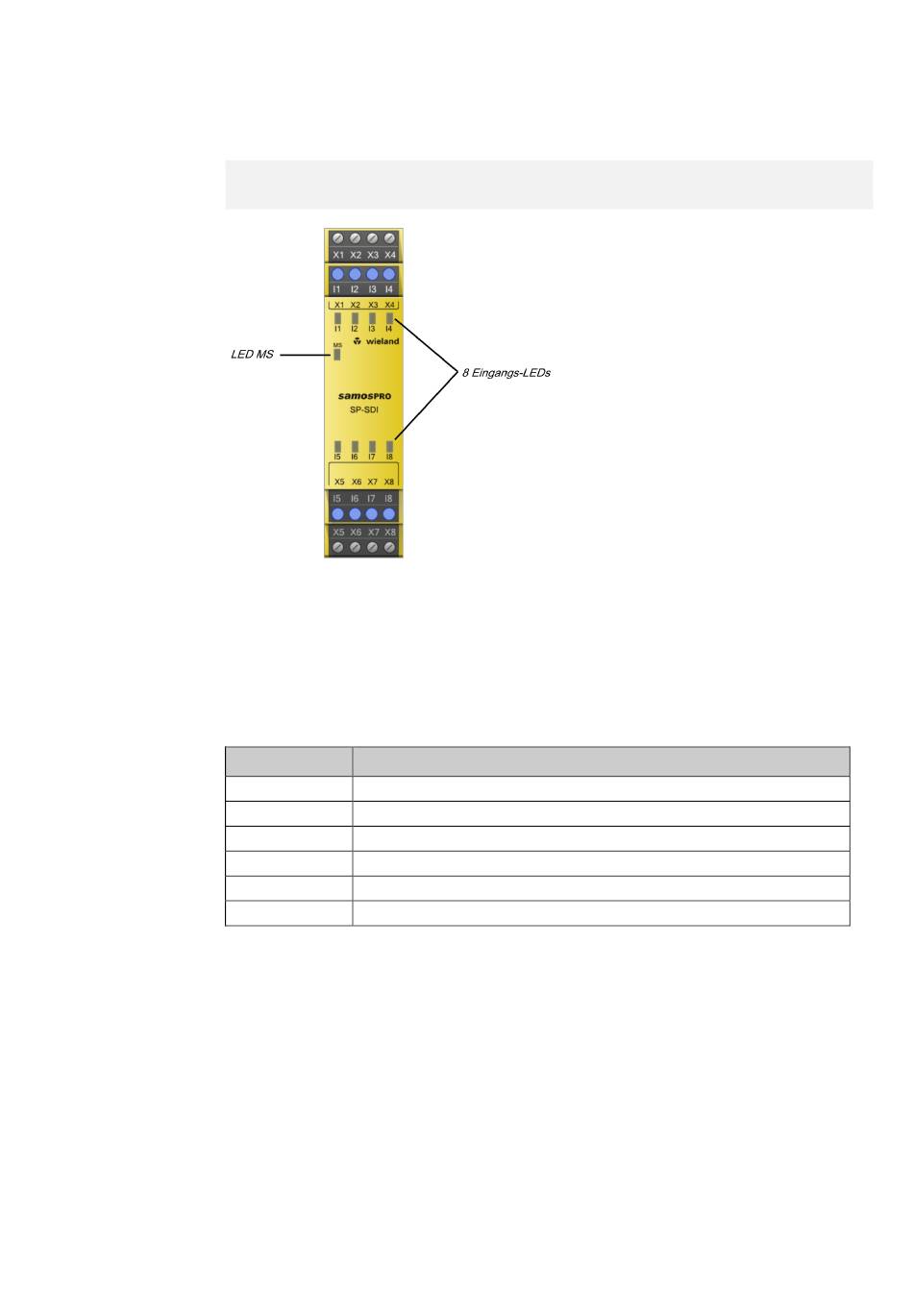

Abb. 14: Anzeigeelemente am Modul SP-SDI
Blinkcodes
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule [Kap.
10.3.2, S. 109]
Klemmenbelegung
Tab. 15: Referenz Klemmenbelegung des Moduls SP-SDI
Klemme
X1/X3
X2/X4
I1 – I4
I5 – I8
X5/X7
X6/X8
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Belegung
Testsignal 1
Testsignal 2
Eingänge 1 bis 4
Eingänge 5 bis 8
Testsignal 1
Testsignal 2
Produktbeschreibung
37
