3.14
Analoges Eingangs-Erweiterungsmodul SP-SACR22
116096395
3.14.1
Beschreibung
116097931
Das Modul SP-SACR22 verfügt über 4 analoge Eingänge zum Anschluss von 2 Sensoren mit einer
(0)4 – 20 mA Schnittstelle und von 2 Sensoren mit einer RTD-Schnittstelle zur Temperaturmessung
(z. B. PT100)
Das Modul SP-SACR22 bietet die folgenden Funktionen:
• Überwachung der angeschlossenen, analogen Sensoren
• Weiterleitung der analogen Eingangsinformationen zum Controller-Modul
Weitere Informationen: Anschluss von Geräten [Kap. 4, S. 46]
Weitere Informationen: Ansprechzeiten des Systems [Kap. 12.1, S. 117]
Das Modul SP-SACR22 kann nicht alleine betrieben werden, sondern benötigt immer ein Controller-
Modul SP-COP (siehe Programmier-Software samosPLAN 6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-SACR22 ist möglich (siehe Systemaufbau [Kap.
3.2, S. 17]).
Die Spannungsversorgung der internen Logik und der Sensor-Spannungsversorgung erfolgt über die
interne SBUS-Schnittstelle.
3.14.2
Anzeigeelemente und Klemmenbelegung
116099467

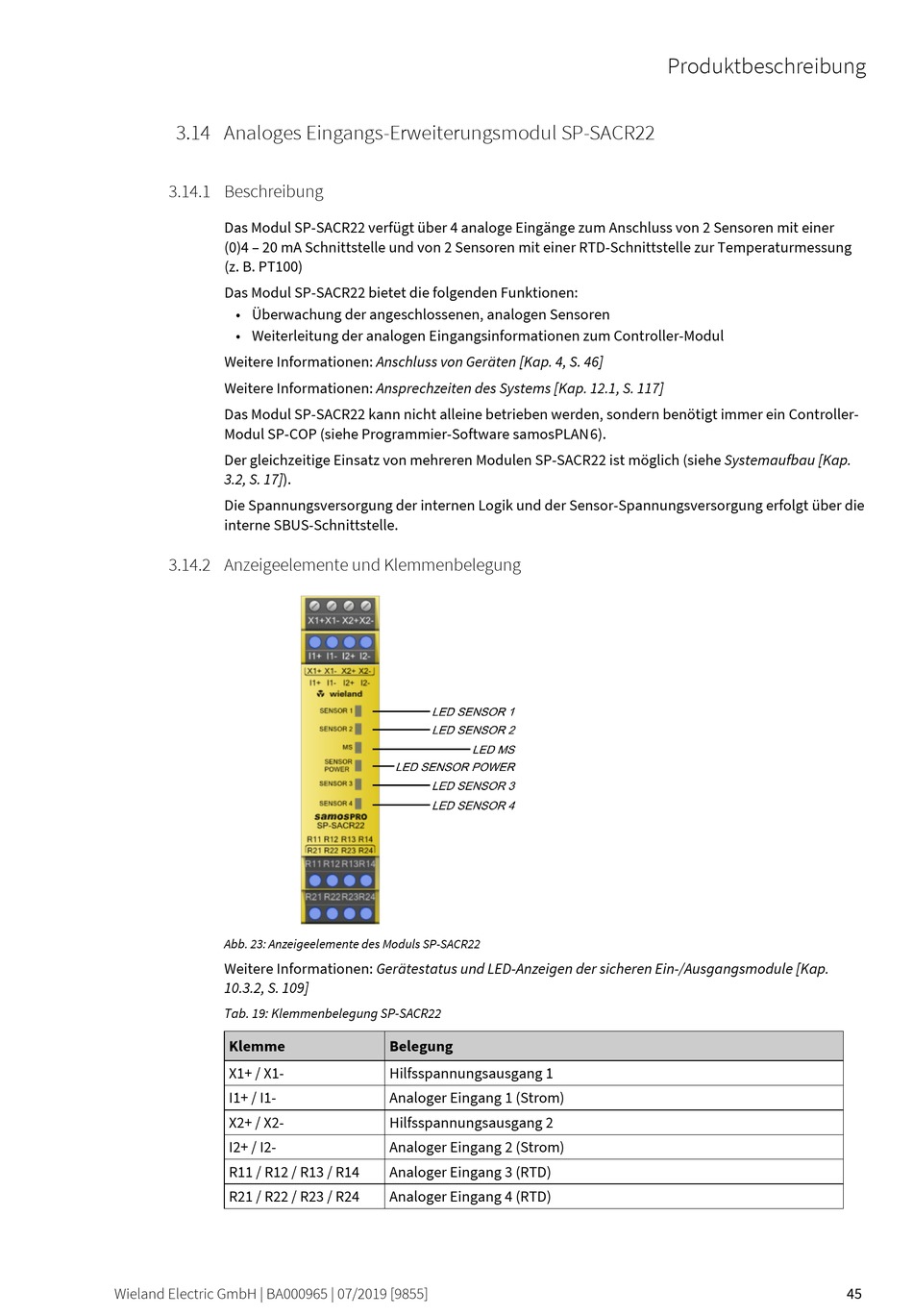

Abb. 23: Anzeigeelemente des Moduls SP-SACR22
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule [Kap.
10.3.2, S. 109]
Tab. 19: Klemmenbelegung SP-SACR22
Klemme
X1+ / X1-
I1+ / I1-
X2+ / X2-
I2+ / I2-
R11 / R12 / R13 / R14
R21 / R22 / R23 / R24
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Belegung
Hilfsspannungsausgang 1
Analoger Eingang 1 (Strom)
Hilfsspannungsausgang 2
Analoger Eingang 2 (Strom)
Analoger Eingang 3 (RTD)
Analoger Eingang 4 (RTD)
Produktbeschreibung
45
