3.11

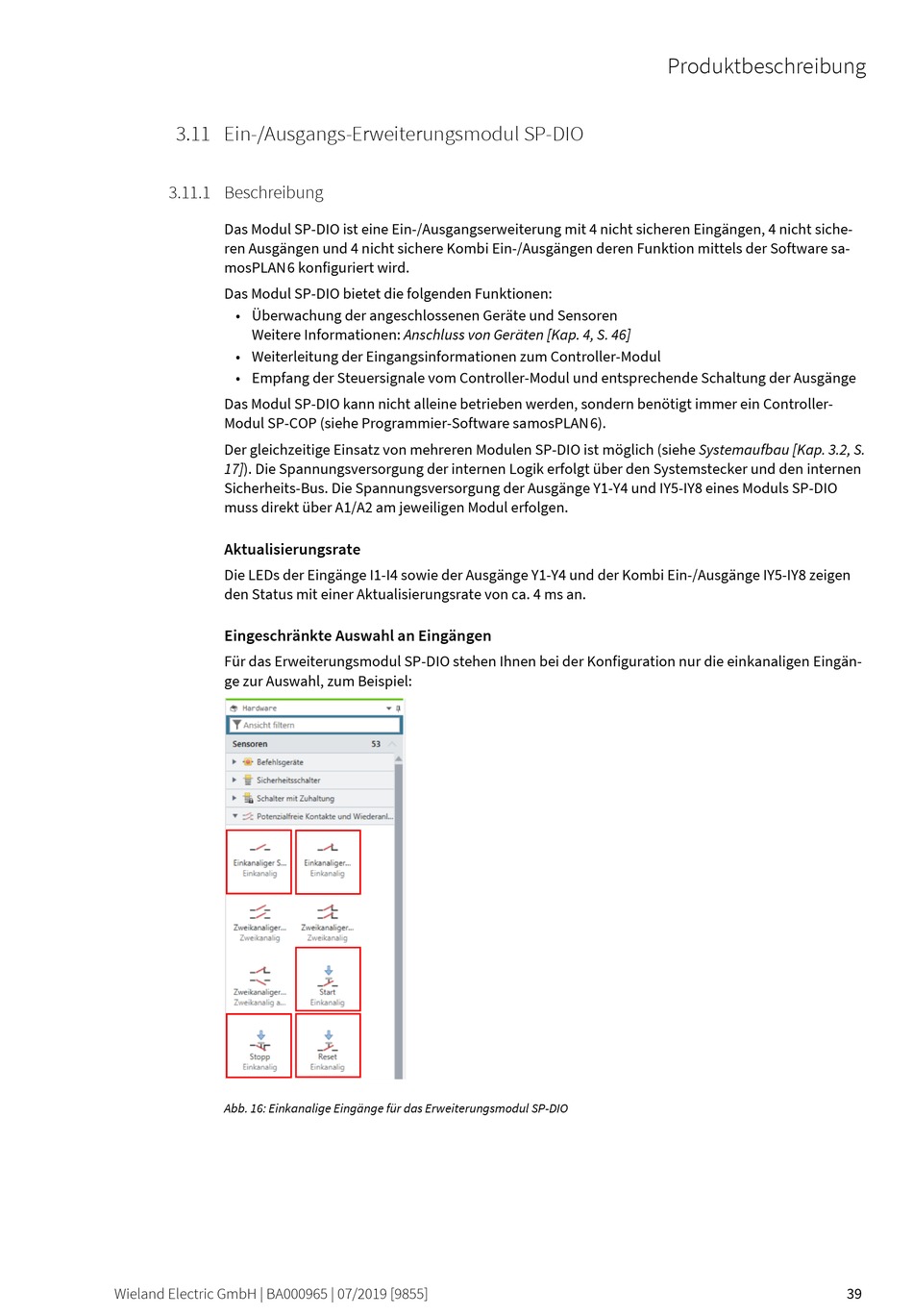

Ein-/Ausgangs-Erweiterungsmodul SP-DIO

74450955
3.11.1

Beschreibung

76618379
Das Modul SP-DIO ist eine Ein-/Ausgangserweiterung mit 4 nicht sicheren Eingängen, 4 nicht siche-
ren Ausgängen und 4 nicht sichere Kombi Ein-/Ausgängen deren Funktion mittels der Software sa-
mosPLAN  6 konfiguriert wird.
Das Modul SP-DIO bietet die folgenden Funktionen:
• Überwachung der angeschlossenen Geräte und Sensoren
Weitere Informationen: Anschluss von Geräten [Kap. 4, S. 46]
• Weiterleitung der Eingangsinformationen zum Controller-Modul
• Empfang der Steuersignale vom Controller-Modul und entsprechende Schaltung der Ausgänge
Das Modul SP-DIO kann nicht alleine betrieben werden, sondern benötigt immer ein Controller-
Modul SP-COP (siehe Programmier-Software samosPLAN  6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-DIO ist möglich (siehe Systemaufbau [Kap. 3.2, S.
17]). Die Spannungsversorgung der internen Logik erfolgt über den Systemstecker und den internen
Sicherheits-Bus. Die Spannungsversorgung der Ausgänge Y1-Y4 und IY5-IY8 eines Moduls SP-DIO
muss direkt über A1/A2 am jeweiligen Modul erfolgen.
Aktualisierungsrate
Die LEDs der Eingänge I1-I4 sowie der Ausgänge Y1-Y4 und der Kombi Ein-/Ausgänge IY5-IY8 zeigen
den Status mit einer Aktualisierungsrate von ca. 4 ms an.
Eingeschränkte Auswahl an Eingängen
Für das Erweiterungsmodul SP-DIO stehen Ihnen bei der Konfiguration nur die einkanaligen Eingän-
ge zur Auswahl, zum Beispiel:
Abb. 16: Einkanalige Eingänge für das Erweiterungsmodul SP-DIO
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Produktbeschreibung
39
