4.5.1.3.5
Beispiel: Anschluss von HTL-Inkrementalgebern mit Spuren A,B

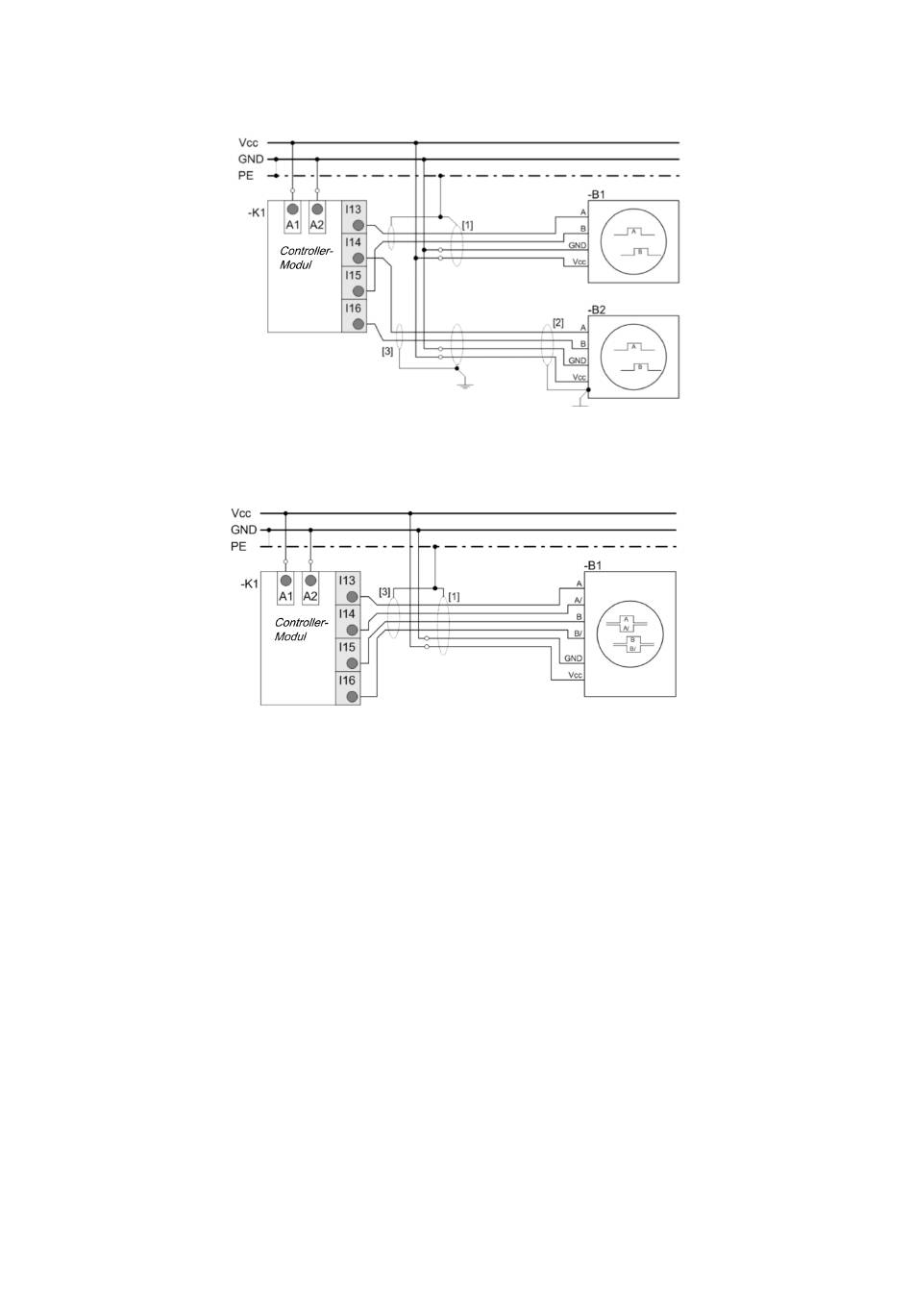

Abb. 36: Zwei HTL-Inkrementalgeber mit A/B-Signal zur Überwachung von zwei Achsen
81787659
4.5.1.3.6
Beispiel: Anschluss eines antivalenten HTL-Inkrementalgebers mit Spuren A,A/,B,B/
Abb. 37: Ein HTL-Inkrementalgeber zur Überwachung einer Achse
81776651
4.5.1.3.7
Hinweis zur sicheren und EMV-gerechten Installation
Die Sicherheits-Steuerung samosPRO erfüllt die EMV-Bestimmungen gemäß Fachgrundnorm EN
61000-6-2 für den industriellen Bereich.
Beachten Sie für eine EMV-gerechte Installation die folgenden Hinweise sowie die Informationen der
Hersteller der verwendeten Komponenten, z. B. Sensoren.
• Die Hutschiene zur Montage der samosPRO-Module ist mit Funktionserde (FE) zu verbinden!
• Alle Module des samosPRO-Systems, die angeschlossenen Schutzeinrichtungen sowie die
Spannungsversorgung(en) sind mit demselben 0-V-DC-Anschluss (GND) zu verbinden.
• Schleifen zwischen dem GND-Potenzial z. B. zwischen der USB-Schnittstelle und dem Anschluss
A2 des Controller-Moduls vermeiden, z. B. durch Verwendung von Schnittstellen mit Optokopp-
lern.
• Kabel zwischen Controller-Modulen und Sensoren geschirmt ausführen und Schirm nur einsei-
tig mit GND oder Erde verbinden.
