– Geschützte Verkabelung des betreffenden Signals (um Querschlüsse zu anderen Signalen
auszuschließen)
– Keine Querschlusserkennung, d. h. keine Verbindung mit einem Testausgang.
Dies muss insbesondere für die folgenden Eingänge beachtet werden:
– Eingang Reset am Funktionsblock Reset
– Eingang Restart am Funktionsblock Restart
– Eingang Restart an den Funktionsblöcken für Pressenanwendungen (Kontaktmonitor, Ex-
zenterpresse, Kontaktmonitor Universal-Pressen, Taktbetrieb, Presse Einrichten, Einzel-
hubüberwachung, Presse Automatik)
– Eingang Override an einem Funktionsblock für Muting
– Eingang Reset an einem Funktionsblock Ventilüberwachung
– Eingänge auf Null zurücksetzen und an einem Zähler-Funktionsblock auf Startwert setzen
HINWEIS
•
Bei Verwendung eines ungeradzahligen Testausgangs müssen ungeradzahlige Eingänge, bei
Verwendung eines geradzahligen Testausgangs müssen geradzahlige Eingänge verwendet
werden.
• Sie müssen die Testausgänge desselben Moduls verwenden, an dem das zu testende Gerät
angeschlossen worden ist.
Report-Funktion in der Software
Nach der Projektierung erhalten Sie in der Software samosPLAN 6 einen Bericht mit folgenden Inhal-
ten (Aufruf: Registerleiste | Ansicht Bericht):
• Logikreport
• Stückliste
• Hinweise zur Verdrahtung

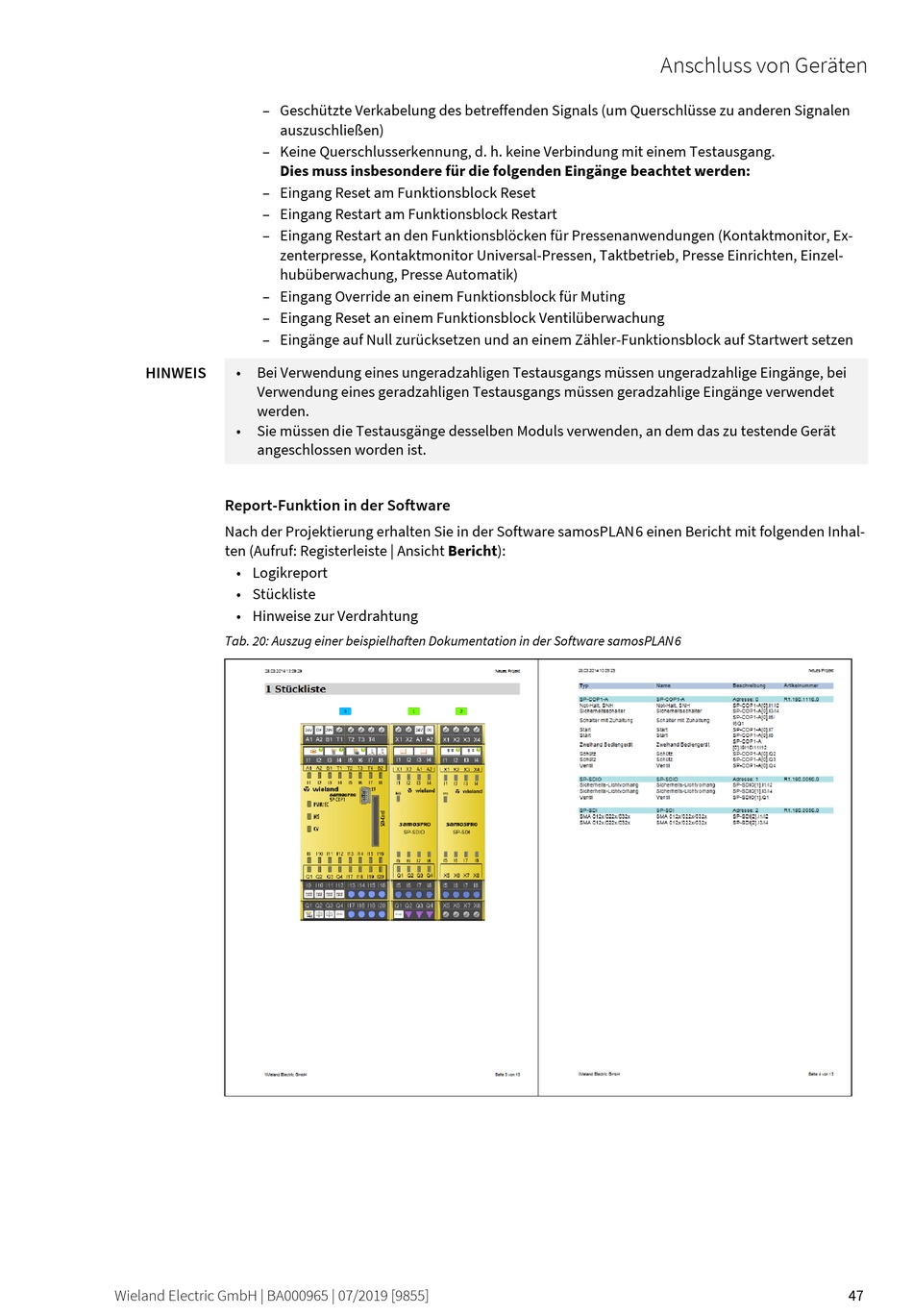

Tab. 20: Auszug einer beispielhaften Dokumentation in der Software samosPLAN 6
