BETRIEBSANLEITUNG
(Original-Betriebsanleitung)

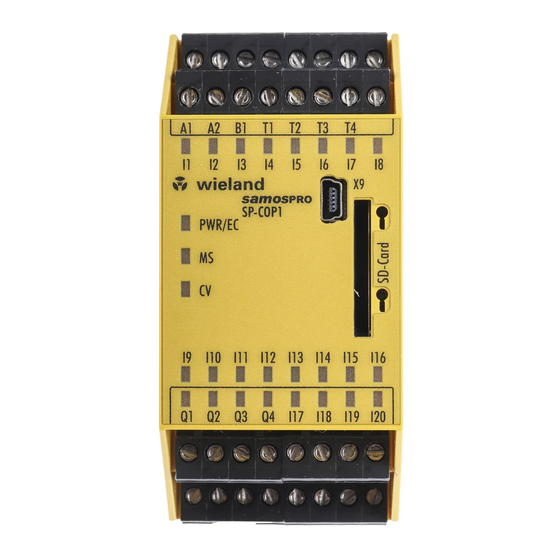

SP-COP1 / SP-COP2
Hauptmodul der modularen
Sicherheits-Steuerung samos
BA000978 - 02/2016 (Rev. C)
1
Zu diesem Dokument
1.1
Dokumente zum samos
Diese Montageanleitung beschreibt die Montage des samos
Hauptmoduls SP-COP einer Sicherheits-Steuerung samos
®
Die Montage der samos
PRO Erweiterungsmodule SP-SDIO /
SP-SDI, der Gateways SP-CANopen / SP-PROFIBUS-DP und der
Relais-Ausgangsmodule SA-OR-S2-2RK und SA-OR-S1-4RK sind in
separaten Anleitungen beschrieben.
Installation, Konfiguration und Inbetriebnahme der Sicherheits-
Steuerung samos
®
PRO sind in den Betriebsanleitungen „Modulare
Sicherheits-Steuerung samos
®
„samos
PLAN5+ Software" beschrieben.
Dokument
Titel
®
Handbuch
samos
PRO COMPACT Hardware
®
Handbuch
samos
PLAN5+ Software
Darüber hinaus sind bei der Montage von Schutzeinrichtungen
technische Fachkenntnisse notwendig, die nicht in diesem Doku-
ment vermittelt werden.
1.2
Funktion dieses Dokuments
Diese Montageanleitung leitet das technische Personal des Maschi-
nenherstellers bzw. Maschinenbetreibers zur sicheren Montage der
Erweiterungsmodule der modularen Sicherheits-Steuerung
®
samos
PRO an.
Diese Montageanleitung leitet nicht zur Bedienung der Maschine
an, in die die Sicherheits-Steuerung integriert ist oder wird.
Informationen hierzu enthält die Betriebsanleitung der Maschine.
2
Zur Sicherheit
Dieses Kapitel dient Ihrer Sicherheit und der Sicherheit der Anlagen-
benutzer. Bitte lesen Sie dieses Kapitel sorgfältig, bevor Sie mit der
Montage beginnen.
2.1
Befähigte Personen
Die modulare Sicherheits-Steuerung samos
befähigten Personen montiert werden.
Befähigt ist, wer ...
über eine geeignete technische Ausbildung verfügt und
vom Maschinenbetreiber in der Bedienung und den gültigen
Sicherheitsrichtlinien unterwiesen wurde und
Zugriff auf die Betriebsanleitung zu samos®PRO COMPACT und
diese gelesen und zur Kenntnis genommen hat und
Zugriff auf die Betriebsanleitungen zu den mit der Sicherheits-
Steuerung verbundenen Schutzeinrichtungen und diese gelesen
und zur Kenntnis genommen hat.
2.2
Verwendungsbereiche des Geräts
Die modulare Sicherheits-Steuerung samos®PRO COMPACT ist eine
einstellbare Steuerung für Sicherheitsanwendungen. Sie ist einsetz-
bar ...
gemäß EN 61508 bis SIL 3
gemäß EN 62061 bis SIL CL 3
gemäß EN ISO 13849-1:2006 bis Performance Level (PL) e
gemäß EN ISO 13849-1 bis Kategorie 4
gemäß EN 61511
gemäß EN 50156-1 bis SNS 3
gemäß EN 81-1/2
Der tatsächlich erreichte Sicherheitsgrad hängt von der Außen-
beschaltung, der Ausführung der Verdrahtung, der Parametrierung,
der Wahl der Befehlsgeber und deren Anordnung an der Maschine
ab.
®
PRO COMPACT
®
PRO System
®
®
PRO COMPACT Hardware" und
Nummer
BA000965
BA000967
®
PRO darf nur von
Wieland Electric GmbH
Brennerstr. 10-14
D-96052 Bamberg
www.wieland-electric.com
Gedruckt in Deutschland
Alle Rechte vorbehalten
DE
An die modulare Sicherheits-Steuerung werden optoelektronische
und taktile Sicherheitssensoren (z. B. Lichtvorhänge, Laserscanner,
Sicherheitsschalter, Sensoren, Not-Halt-Taster) angeschlossen und
®
PRO
logisch verknüpft. Über die Schaltausgänge der Sicherheits-
PRO.
Steuerung können die zugehörigen Aktoren der Maschinen oder
Anlagen sicher abgeschaltet werden.
2.3
Bestimmungsgemäße Verwendung
Die modulare Sicherheits-Steuerung samos®PRO COMPACT darf nur
innerhalb spezifizierter Betriebsgrenzen (Spannung, Temperatur etc.,
siehe dazu die technischen Daten und Abschnitt „Verwendungsbe-
reiche des Geräts") verwendet werden. Sie darf nur von fach-
kundigem Personal und nur an der Maschine verwendet werden, an
der sie gemäß der samos®PRO COMPACT-Betriebsanleitungen
(BA000965 und BA000967) von einer befähigten Person montiert
und erstmals in Betrieb genommen wurde.
Bei jeder anderen Verwendung sowie bei Veränderungen am
Gerät – auch im Rahmen von Montage und Installation – verfällt
jeglicher Gewährleistungsanspruch gegenüber Wieland Electric
GmbH.
2.4
Allgemeine Sicherheitshinweise und
Schutzmaßnahmen
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
Beachten Sie bei Montage, Installation und Anwendung der
Sicherheits-Steuerung samos®PRO COMPACT die in Ihrem Land
gültigen Normen und Richtlinien.
Für Einbau und Verwendung der Sicherheits-Steuerung
samos®PRO COMPACT sowie für die Inbetriebnahme und wieder-
kehrende technische Überprüfung gelten die nationalen / interna-
tionalen Rechtsvorschriften, insbesondere
– die EMV-Richtlinie 2014/30/EG
– die Maschinenrichtlinie 2006/42/EG
– die Arbeitsmittelbenutzungsrichtlinie 2009/104/EG
– die Niederspannungsrichtlinie 2014/35/EG
– die Aufzugsrichtlinie 2014/33/EG
– die Unfallverhütungsvorschriften/Sicherheitsregeln
Hersteller und Betreiber der Maschine, an der eine Sicherheits-
Steuerung samos®PRO COMPACT verwendet wird, müssen alle
geltenden Sicherheitsvorschriften/-regeln in eigener Verantwor-
tung mit der für sie zuständigen Behörde abstimmen und einhal-
ten.
Die Hinweise dieser Montageanleitung sind unbedingt zu beach-
ten.
Die Prüfungen sind von befähigten Personen bzw. von eigens
hierzu befugten und beauftragten Personen durchzuführen und in
jederzeit von Dritten nachvollziehbarer Weise zu dokumentieren.
Die externe Spannungsversorgung der Geräte muss gemäß
EN 60204 einen kurzzeitigen Netzausfall von 20 ms überbrücken.
Geeignete PELV- und SELV-fähige Netzteile sind bei Wieland
Electric erhältlich.
Die Module des samos
Gruppe 1 gemäß EN 55011.
– Die Gruppe 1 umfasst alle ISM-Geräte, in denen absichtlich
erzeugte und / oder benutzte leitergebundene HF-Energie, die
für die innere Funktion des Gerätes selbst erforderlich ist, vor-
kommt.
Beachten Sie die Sicherheitshinweise und
Schutzmaßnahmen!
Beachten Sie die nachfolgenden Punkte, um die
bestimmungsgemäße Verwendung der Sicherheits-
Steuerung samos®PRO COMPACT zu gewährleisten.
®
PRO-Systems entsprechen Klasse A,
1 1 1 1
