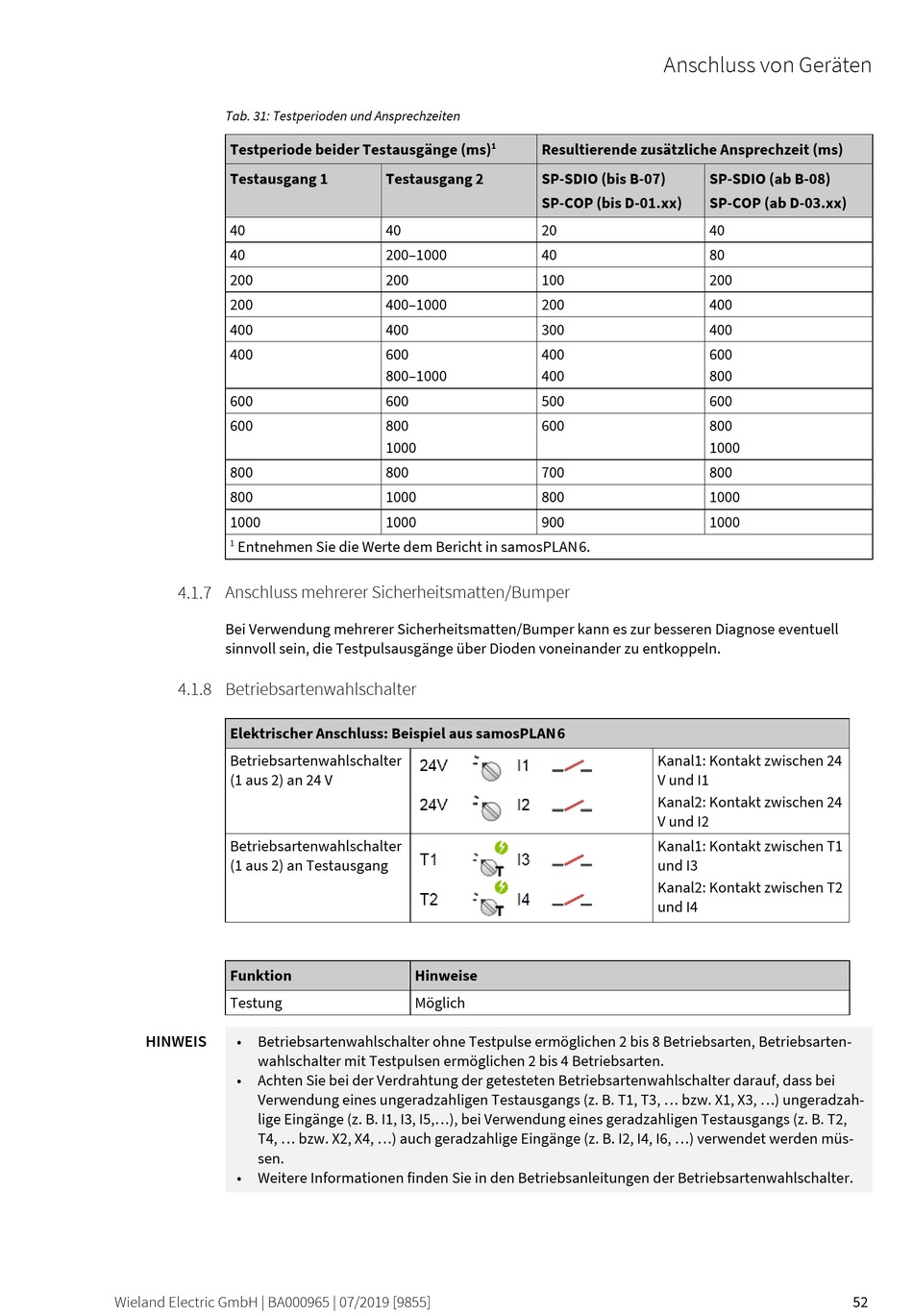

Tab. 31: Testperioden und Ansprechzeiten
Testperiode beider Testausgänge (ms)
Testausgang 1
40
40
200
200
400
400
600
600
800
800
1000
Entnehmen Sie die Werte dem Bericht in samosPLAN 6 .
1
4.1.7
Anschluss mehrerer Sicherheitsmatten/Bumper
74645131
Bei Verwendung mehrerer Sicherheitsmatten/Bumper kann es zur besseren Diagnose eventuell
sinnvoll sein, die Testpulsausgänge über Dioden voneinander zu entkoppeln.
4.1.8
Betriebsartenwahlschalter
74658059
Elektrischer Anschluss: Beispiel aus samosPLAN 6
Betriebsartenwahlschalter
(1 aus 2) an 24 V
Betriebsartenwahlschalter
(1 aus 2) an Testausgang
Funktion
Testung
HINWEIS
•
Betriebsartenwahlschalter ohne Testpulse ermöglichen 2 bis 8 Betriebsarten, Betriebsarten-
wahlschalter mit Testpulsen ermöglichen 2 bis 4 Betriebsarten.
• Achten Sie bei der Verdrahtung der getesteten Betriebsartenwahlschalter darauf, dass bei
Verwendung eines ungeradzahligen Testausgangs (z. B. T1, T3, ... bzw. X1, X3, ...) ungeradzah-
lige Eingänge (z. B. I1, I3, I5,...), bei Verwendung eines geradzahligen Testausgangs (z. B. T2,
T4, ... bzw. X2, X4, ...) auch geradzahlige Eingänge (z. B. I2, I4, I6, ...) verwendet werden müs-
sen.
•
Weitere Informationen finden Sie in den Betriebsanleitungen der Betriebsartenwahlschalter.
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Resultierende zusätzliche Ansprechzeit (ms)
1
Testausgang 2
SP-SDIO (bis B-07)
SP-COP (bis D-01.xx)
40
20
200–1000
40
200
100
400–1000
200
400
300
600
400
800–1000
400
600
500
800
600
1000
800
700
1000
800
1000
900
Hinweise
Möglich
Anschluss von Geräten
SP-SDIO (ab B-08)
SP-COP (ab D-03.xx)
40
80
200
400
400
600
800
600
800
1000
800
1000
1000
Kanal1: Kontakt zwischen 24
V und I1
Kanal2: Kontakt zwischen 24
V und I2
Kanal1: Kontakt zwischen T1
und I3
Kanal2: Kontakt zwischen T2
und I4
