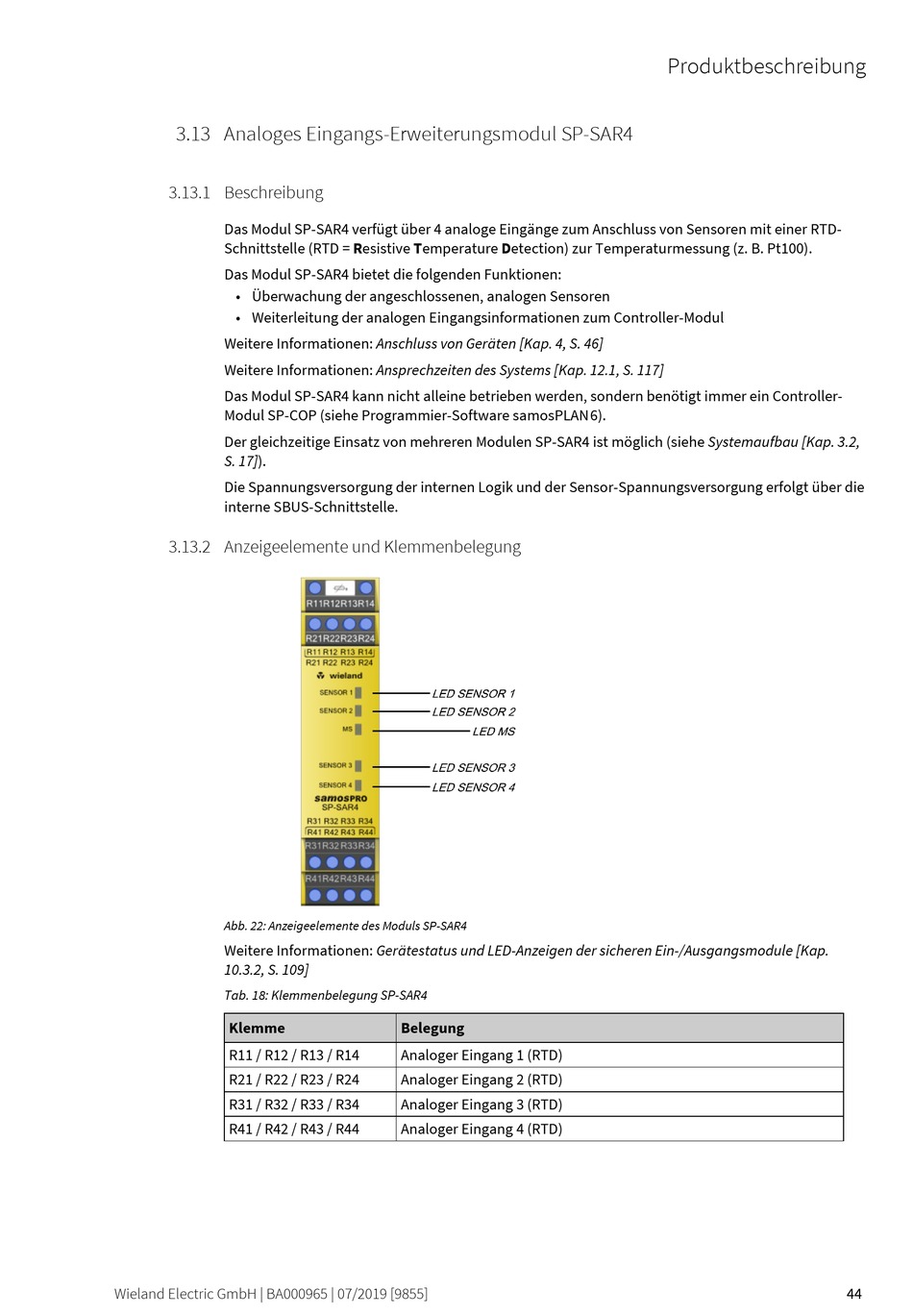

3.13
Analoges Eingangs-Erweiterungsmodul SP-SAR4
116090635
3.13.1
Beschreibung
116092171
Das Modul SP-SAR4 verfügt über 4 analoge Eingänge zum Anschluss von Sensoren mit einer RTD-
Schnittstelle (RTD = Resistive Temperature Detection) zur Temperaturmessung (z. B. Pt100).
Das Modul SP-SAR4 bietet die folgenden Funktionen:
• Überwachung der angeschlossenen, analogen Sensoren
• Weiterleitung der analogen Eingangsinformationen zum Controller-Modul
Weitere Informationen: Anschluss von Geräten [Kap. 4, S. 46]
Weitere Informationen: Ansprechzeiten des Systems [Kap. 12.1, S. 117]
Das Modul SP-SAR4 kann nicht alleine betrieben werden, sondern benötigt immer ein Controller-
Modul SP-COP (siehe Programmier-Software samosPLAN 6 ).
Der gleichzeitige Einsatz von mehreren Modulen SP-SAR4 ist möglich (siehe Systemaufbau [Kap. 3.2,
S. 17]).
Die Spannungsversorgung der internen Logik und der Sensor-Spannungsversorgung erfolgt über die
interne SBUS-Schnittstelle.
3.13.2
Anzeigeelemente und Klemmenbelegung
116093707
Abb. 22: Anzeigeelemente des Moduls SP-SAR4
Weitere Informationen: Gerätestatus und LED-Anzeigen der sicheren Ein-/Ausgangsmodule [Kap.
10.3.2, S. 109]
Tab. 18: Klemmenbelegung SP-SAR4
Klemme
R11 / R12 / R13 / R14
R21 / R22 / R23 / R24
R31 / R32 / R33 / R34
R41 / R42 / R43 / R44
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Belegung
Analoger Eingang 1 (RTD)
Analoger Eingang 2 (RTD)
Analoger Eingang 3 (RTD)
Analoger Eingang 4 (RTD)
Produktbeschreibung
44
