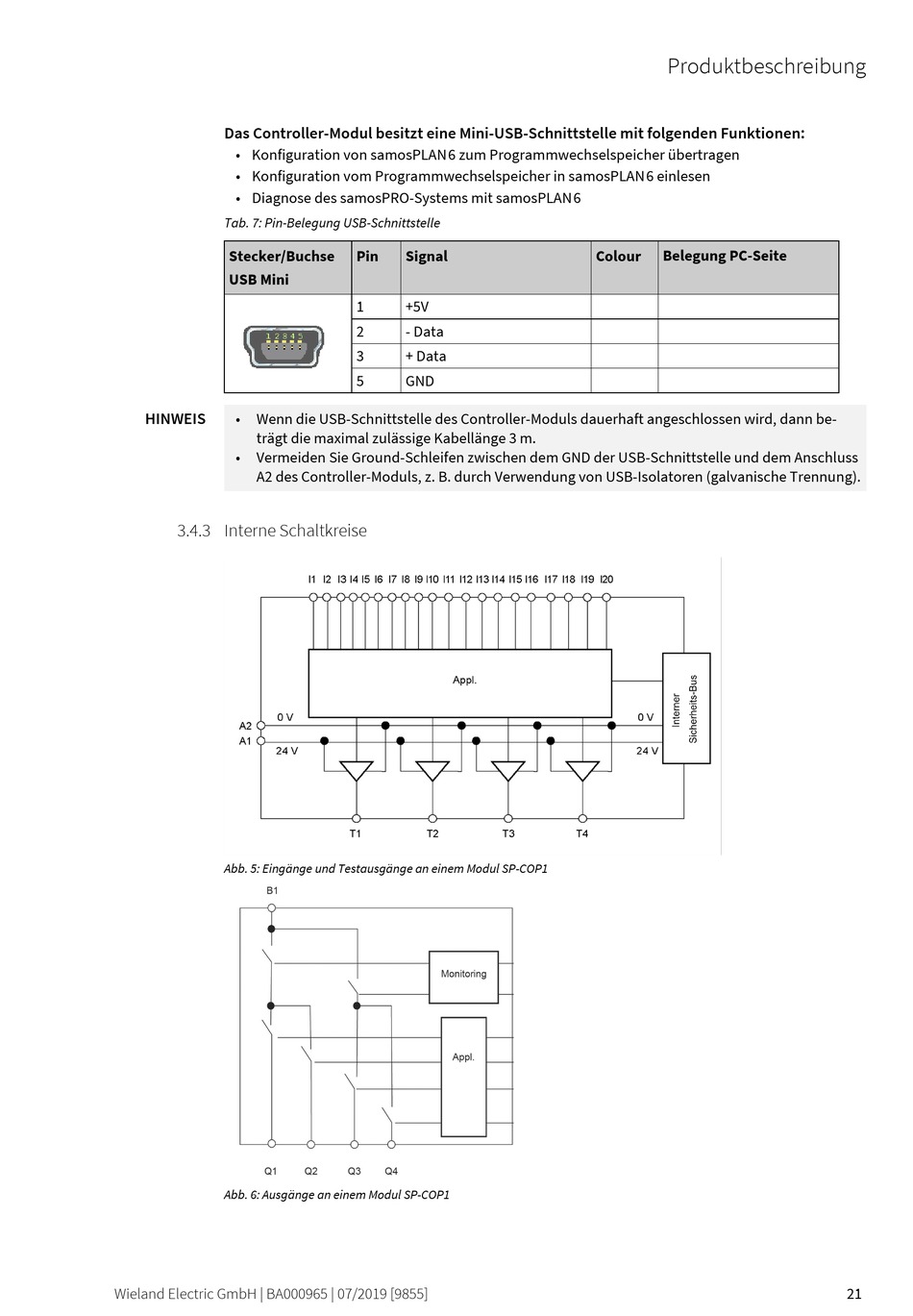

Das Controller-Modul besitzt eine Mini-USB-Schnittstelle mit folgenden Funktionen:
• Konfiguration von samosPLAN 6 zum Programmwechselspeicher übertragen
• Konfiguration vom Programmwechselspeicher in samosPLAN 6 einlesen
• Diagnose des samosPRO-Systems mit samosPLAN 6
Tab. 7: Pin-Belegung USB-Schnittstelle
Stecker/Buchse
USB Mini
HINWEIS
•
Wenn die USB-Schnittstelle des Controller-Moduls dauerhaft angeschlossen wird, dann be-
trägt die maximal zulässige Kabellänge 3 m.
• Vermeiden Sie Ground-Schleifen zwischen dem GND der USB-Schnittstelle und dem Anschluss
A2 des Controller-Moduls, z. B. durch Verwendung von USB-Isolatoren (galvanische Trennung).
3.4.3
Interne Schaltkreise
76172555
Abb. 5: Eingänge und Testausgänge an einem Modul SP-COP1
Abb. 6: Ausgänge an einem Modul SP-COP1
Wieland Electric GmbH | BA000965 | 07/2019 [9855]
Pin
Signal
1
+5V
2
- Data
3
+ Data
5
GND
Produktbeschreibung
Belegung PC-Seite
Colour
21
