4.1.7
Anschluss mehrerer Sicherheitsmatten/Bumper
888461963
Bei Verwendung mehrerer Sicherheitsmatten/Bumper kann es zur besseren Diagnose eventuell
sinnvoll sein, die Testpulsausgänge über Dioden voneinander zu entkoppeln.
4.1.8
Betriebsartenwahlschalter
888464651

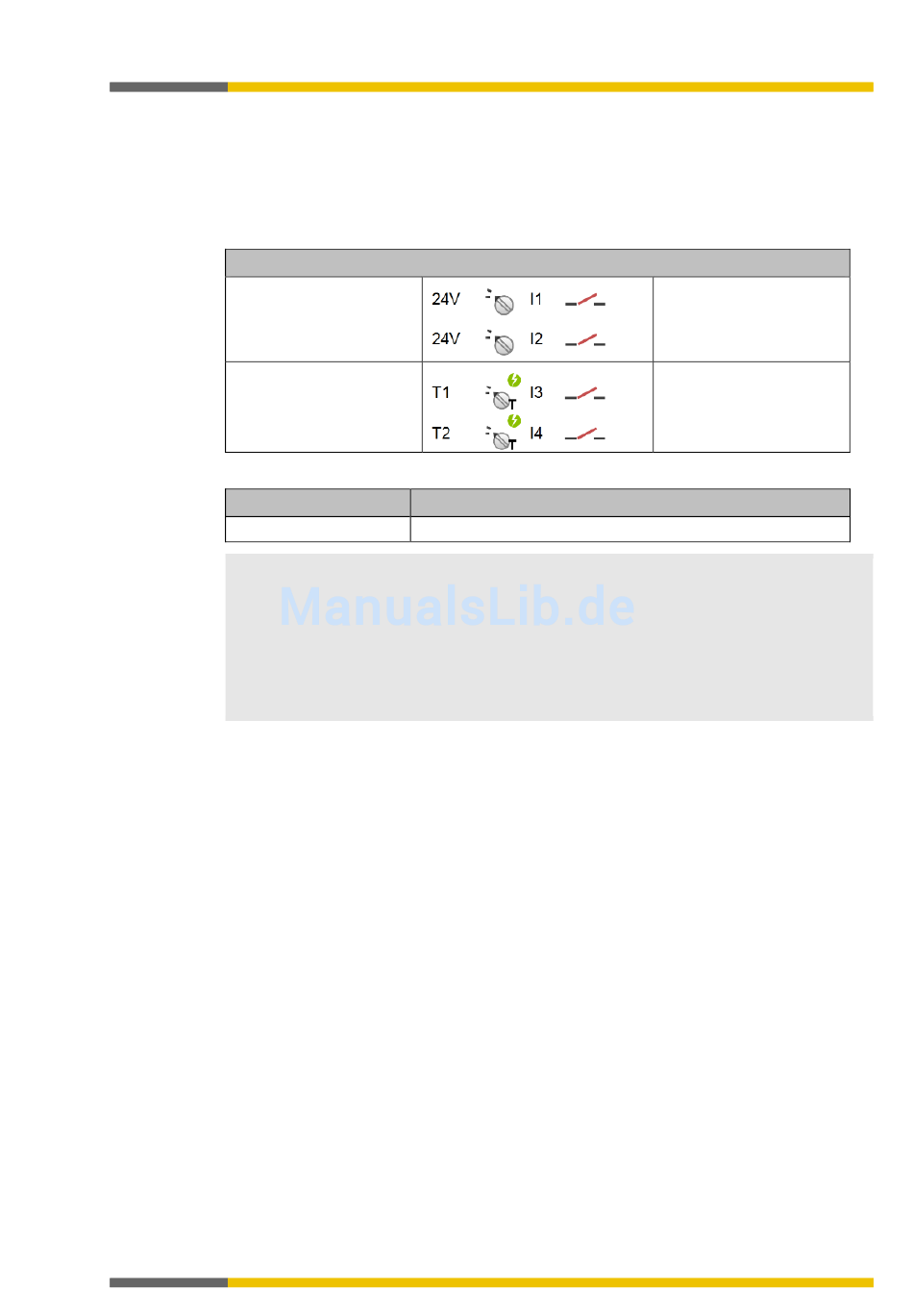

Elektrischer Anschluss: Beispiel aus samosPLAN 6
Betriebsartenwahlschalter
(1 aus 2) an 24 V
Betriebsartenwahlschalter
(1 aus 2) an Testausgang
Funktion
Testung
HINWEIS
• Betriebsartenwahlschalter ohne Testpulse ermöglichen 2 bis 8 Betriebsarten, Betriebsar-
tenwahlschalter mit Testpulsen ermöglichen 2 bis 4 Betriebsarten.
• Achten Sie bei der Verdrahtung der getesteten Betriebsartenwahlschalter darauf, dass bei
Verwendung eines ungeradzahligen Testausgangs (z. B. T1, T3, ... bzw. X1, X3, ...) unge-
radzahlige Eingänge (z. B. I1, I3, I5,...), bei Verwendung eines geradzahligen Testaus-
gangs (z. B. T2, T4, ... bzw. X2, X4, ...) auch geradzahlige Eingänge (z. B. I2, I4, I6, ...)
verwendet werden müssen.
• Weitere Informationen finden Sie in den Betriebsanleitungen der Betriebsartenwahlschal-
ter.
Wieland Electric GmbH | BA000965 | 08/2017 [8151]
Hinweise
Möglich
Anschluss von Geräten
Kanal1: Kontakt zwischen
24 V und I1
Kanal2: Kontakt zwischen
24 V und I2
Kanal1: Kontakt zwischen
T1 und I3
Kanal2: Kontakt zwischen
T2 und I4
