Einbau Grundgerät
Grundgeräte im Leistungsbereich 0,25 ... 2,2 kW
Montage in "Cold Plate"-Technik
8200 vector 0,25 ... 2,2 kW
Montage
L
e
d
c1
a1
a

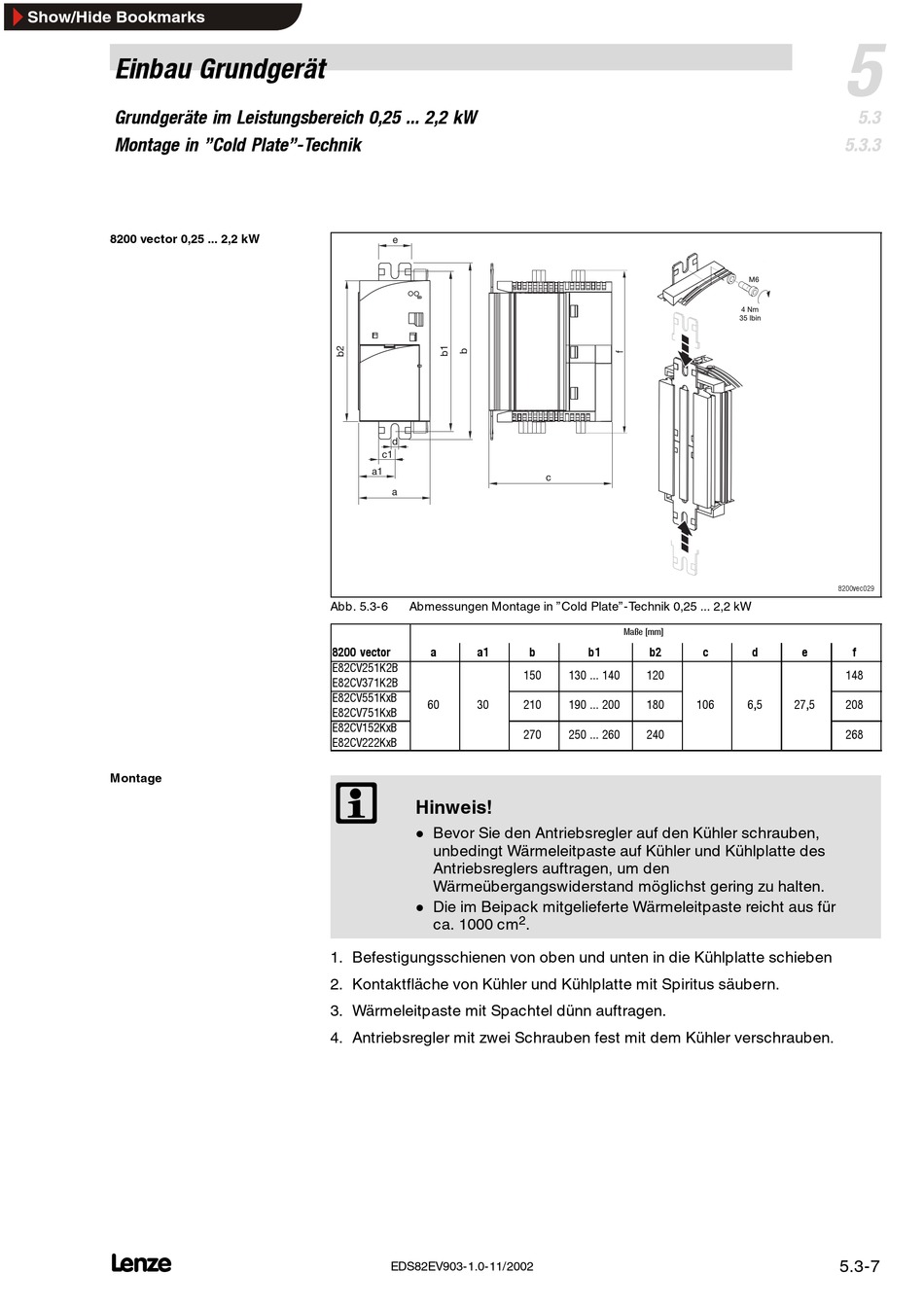

Abb. 5.3-6 Abmessungen Montage in "Cold Plate"-Technik 0,25 ... 2,2 kW
8200 vector a a1
E82CV251K2B
E82CV371K2B
E82CV551KxB
60 30
E82CV751KxB
E82CV152KxB
E82CV222KxB
Hinweis!
Bevor Sie den Antriebsregler auf den Kühler schrauben,
unbedingt Wärmeleitpaste auf Kühler und Kühlplatte des
Antriebsreglers auftragen, um den
Wärmeübergangswiderstand möglichst gering zu halten.
Die im Beipack mitgelieferte Wärmeleitpaste reicht aus für
ca. 1000 cm
1. Befestigungsschienen von oben und unten in die Kühlplatte schieben
2. Kontaktfläche von Kühler und Kühlplatte mit Spiritus säubern.
3. Wärmeleitpaste mit Spachtel dünn auftragen.
4. Antriebsregler mit zwei Schrauben fest mit dem Kühler verschrauben.
EDS82EV903-1.0-11/2002
c
Maße [mm]
b b1 b2
150 130 ... 140 120
210 190 ... 200 180
270 250 ... 260 240
2
.
5
5.3
5.3.3
M6
4 Nm
35 lbin
8200vec029
c d e f
148
106 6,5 27,5 208
268
5.3-7
