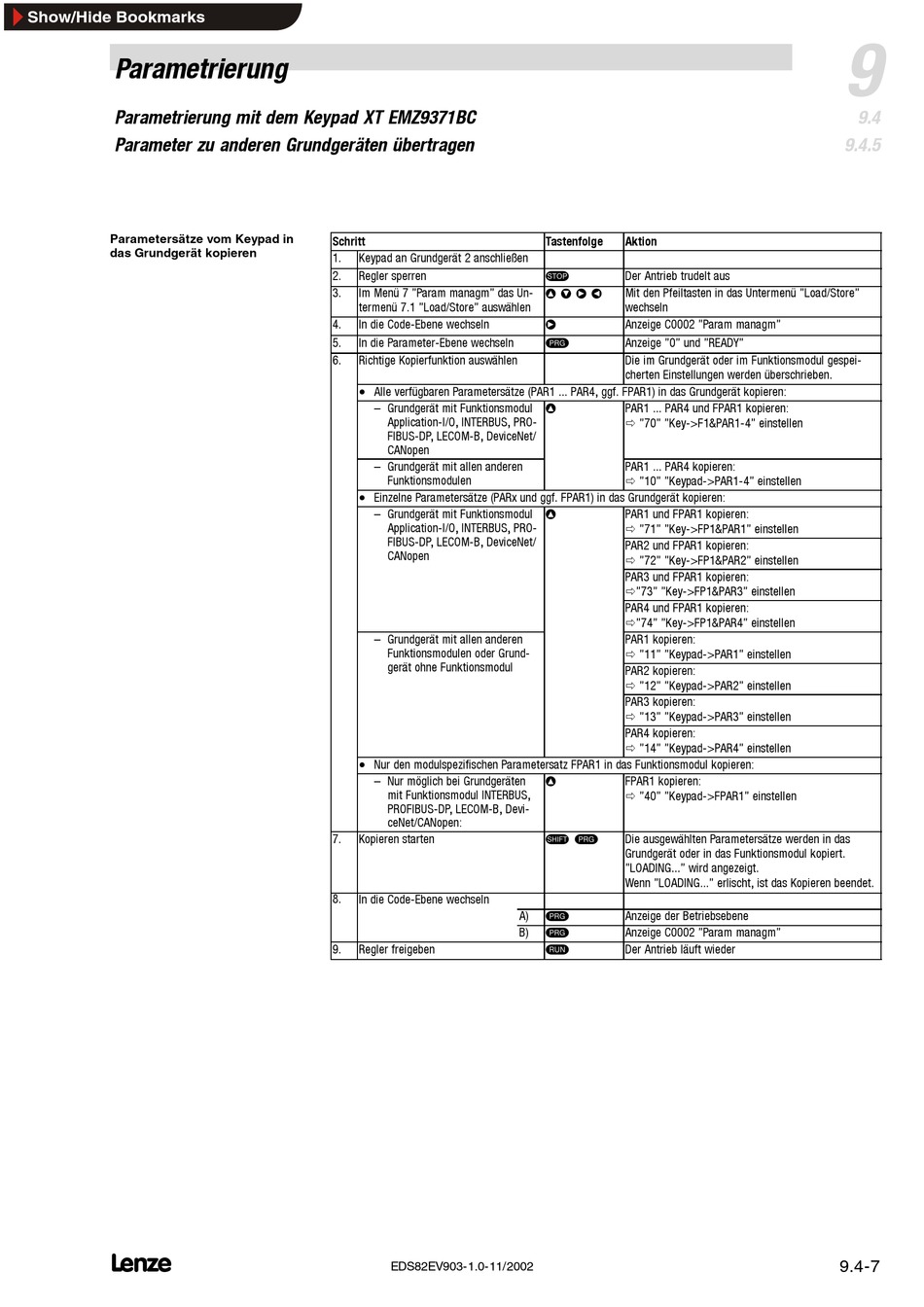

Parametrierung
Parametrierung mit dem Keypad XT EMZ9371BC
Parameter zu anderen Grundgeräten übertragen
Parametersätze vom Keypad in
das Grundgerät kopieren
L
Schritt
1. Keypad an Grundgerät 2 anschließen
2. Regler sperren
3. Im Menü 7 "Param managm" das Un-
termenü 7.1 "Load/Store" auswählen
4. In die Code-Ebene wechseln
5. In die Parameter-Ebene wechseln
6. Richtige Kopierfunktion auswählen
•
Alle verfügbaren Parametersätze (PAR1 ... PAR4, ggf. FPAR1) in das Grundgerät kopieren:
– Grundgerät mit Funktionsmodul
Application-I/O, INTERBUS, PRO-
FIBUS-DP, LECOM-B, DeviceNet/
CANopen
– Grundgerät mit allen anderen
Funktionsmodulen
•
Einzelne Parametersätze (PARx und ggf. FPAR1) in das Grundgerät kopieren:
– Grundgerät mit Funktionsmodul
Application-I/O, INTERBUS, PRO- Application I/O, INTERBUS, PRO
FIBUS-DP, LECOM-B, DeviceNet/
CANopen
– Grundgerät mit allen anderen
Funktionsmodulen oder Grund- Funktionsmodulen oder Grund
gerät ohne Funktionsmodul
•
Nur den modulspezifischen Parametersatz FPAR1 in das Funktionsmodul kopieren:
– Nur möglich bei Grundgeräten
mit Funktionsmodul INTERBUS,
PROFIBUS-DP, LECOM-B, Devi-
ceNet/CANopen:
7. Kopieren starten
8.
In die Code-Ebene wechseln
9. Regler freigeben
EDS82EV903-1.0-11/2002
Tastenfolge Aktion
Der Antrieb trudelt aus
Mit den Pfeiltasten in das Untermenü "Load/Store"
wechseln
Anzeige C0002 "Param managm"
Anzeige "0" und "READY"
Die im Grundgerät oder im Funktionsmodul gespei-
cherten Einstellungen werden überschrieben.
PAR1 ... PAR4 und FPAR1 kopieren:
"70" "Key->F1&PAR1-4" einstellen
PAR1 ... PAR4 kopieren:
"10" "Keypad->PAR1-4" einstellen
PAR1 und FPAR1 kopieren:
"71" "Key->FP1&PAR1" einstellen
PAR2 und FPAR1 kopieren:
"72" "Key->FP1&PAR2" einstellen
PAR3 und FPAR1 kopieren:
"73" "Key->FP1&PAR3" einstellen
PAR4 und FPAR1 kopieren:
"74" "Key->FP1&PAR4" einstellen
PAR1 kopieren:
"11" "Keypad->PAR1" einstellen
PAR2 kopieren:
"12" "Keypad->PAR2" einstellen
PAR3 kopieren:
"13" "Keypad->PAR3" einstellen
PAR4 kopieren:
"14" "Keypad->PAR4" einstellen
FPAR1 kopieren:
"40" "Keypad->FPAR1" einstellen
Die ausgewählten Parametersätze werden in das
Grundgerät oder in das Funktionsmodul kopiert.
"LOADING..." wird angezeigt.
Wenn "LOADING..." erlischt, ist das Kopieren beendet.
A) Anzeige der Betriebsebene
B) Anzeige C0002 "Param managm"
Der Antrieb läuft wieder
