6
6.7
6.7.3
Leitungsquerschnitte
6.7.3 Anschluß Relaisausgänge K1 und K2
6.7-6
Leitungsquerschnitte U, V, W, PE
8200 vector
E82EV453K4B
E82EV553K4B

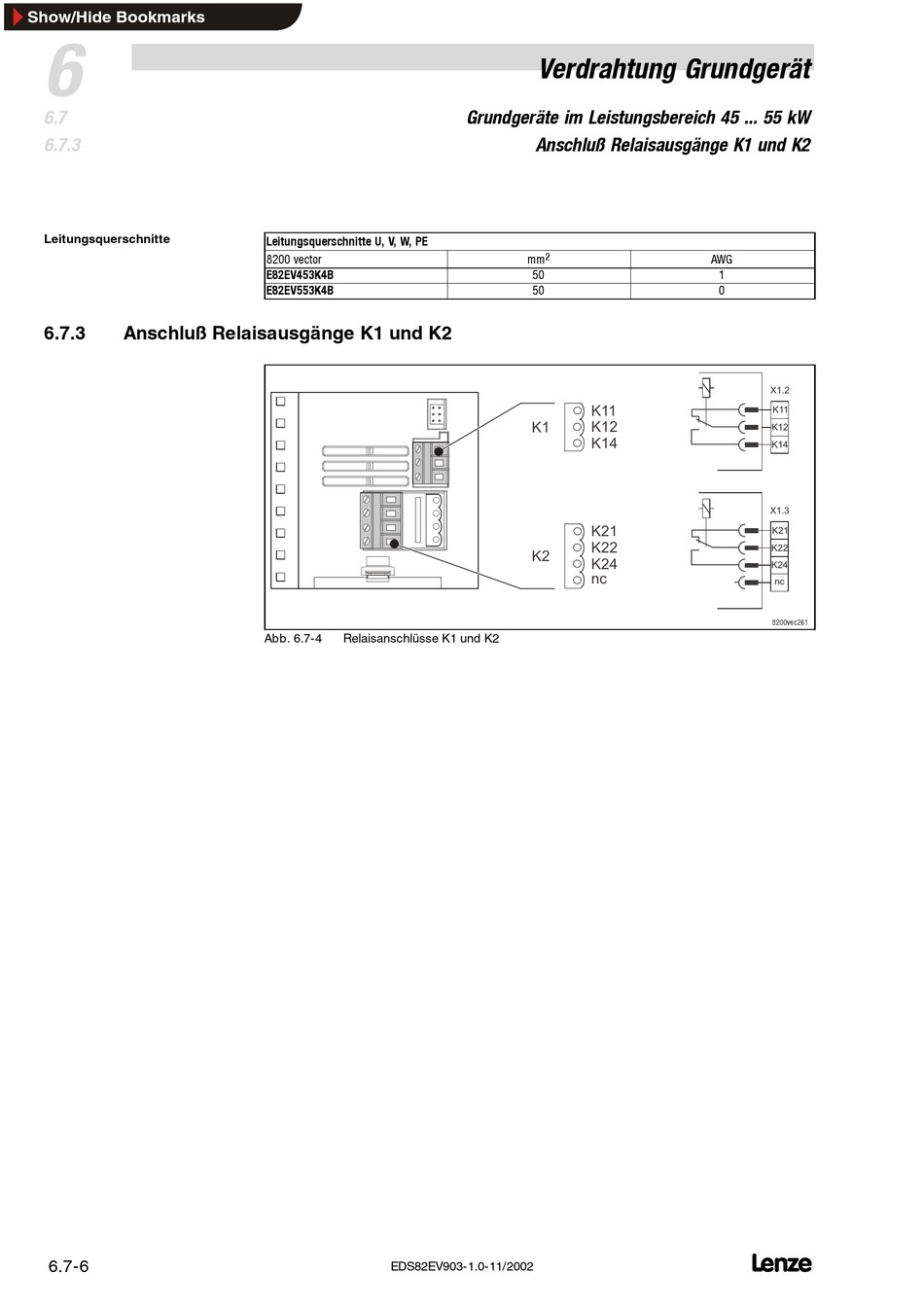

Abb. 6.7-4 Relaisanschlüsse K1 und K2
EDS82EV903-1.0-11/2002
Verdrahtung Grundgerät
Grundgeräte im Leistungsbereich 45 ... 55 kW
Anschluß Relaisausgänge K1 und K2
2
mm
50
50
K11
K12
K1
K14
K21
K22
K2
K24
nc
AWG
1
0
X1.2
K11
K12
K14
X1.3
K21
K22
K24
nc
8200vec261
