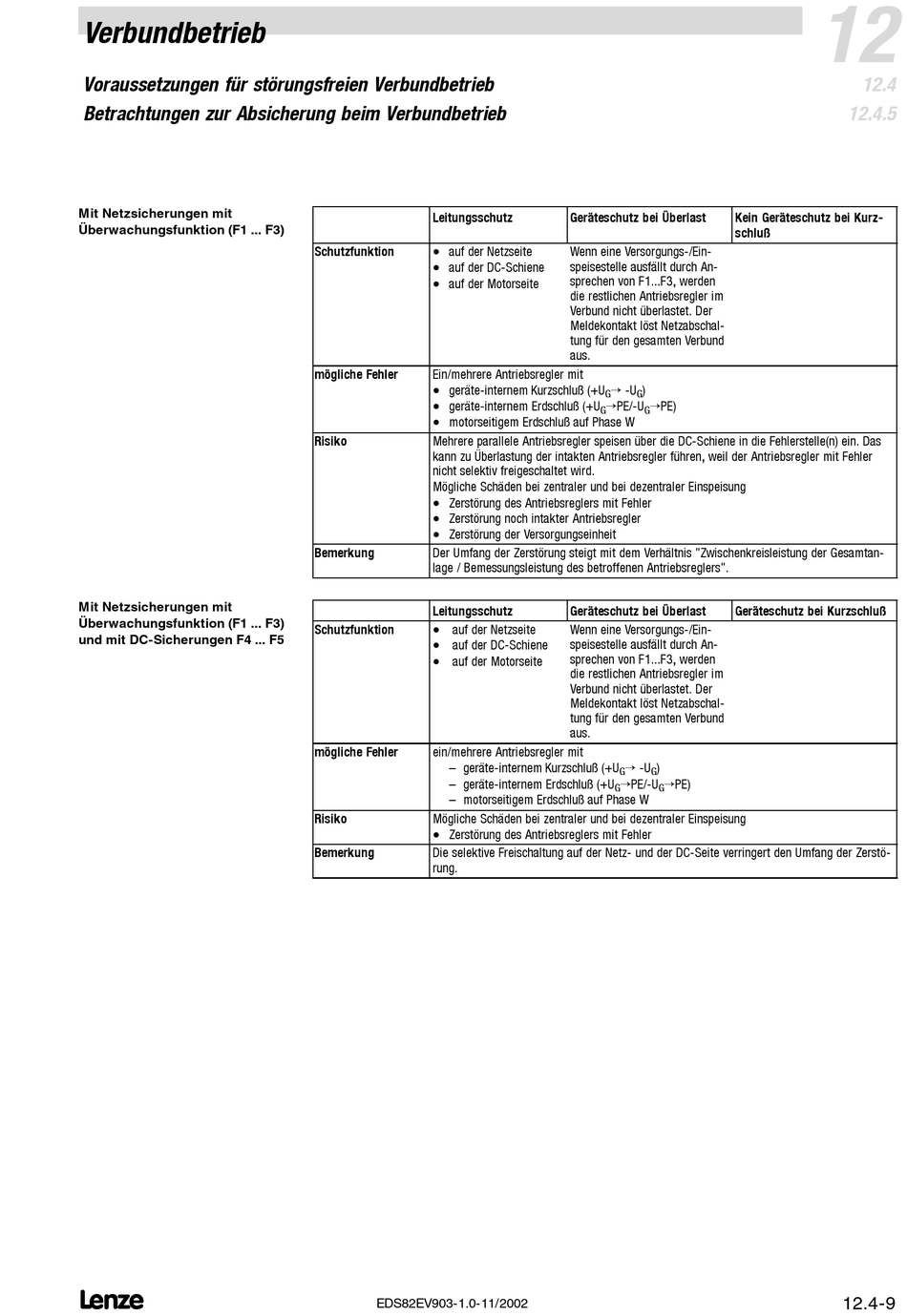

Verbundbetrieb
Voraussetzungen für störungsfreien Verbundbetrieb
Betrachtungen zur Absicherung beim Verbundbetrieb
Mit Netzsicherungen mit
Überwachungsfunktion (F1 ... F3)
Mit Netzsicherungen mit
Überwachungsfunktion (F1 ... F3)
und mit DC-Sicherungen F4 ... F5
L
Leitungsschutz
•
Schutzfunktion auf der Netzseite
•
auf der DC-Schiene
•
auf der Motorseite
mögliche Fehler Ein/mehrere Antriebsregler mit
•
geräte-internem Kurzschluß (+U
•
geräte-internem Erdschluß (+U
•
motorseitigem Erdschluß auf Phase W
Risiko
Mehrere parallele Antriebsregler speisen über die DC-Schiene in die Fehlerstelle(n) ein. Das
kann zu Überlastung der intakten Antriebsregler führen, weil der Antriebsregler mit Fehler
nicht selektiv freigeschaltet wird.
Mögliche Schäden bei zentraler und bei dezentraler Einspeisung
•
Zerstörung des Antriebsreglers mit Fehler
•
Zerstörung noch intakter Antriebsregler
•
Zerstörung der Versorgungseinheit
Bemerkung Der Umfang der Zerstörung steigt mit dem Verhältnis "Zwischenkreisleistung der Gesamtan-
lage / Bemessungsleistung des betroffenen Antriebsreglers".
Leitungsschutz
•
Schutzfunktion
auf der Netzseite
•
auf der DC-Schiene
•
auf der Motorseite
mögliche Fehler ein/mehrere Antriebsregler mit
– geräte-internem Kurzschluß (+U
– geräte-internem Erdschluß (+U
– motorseitigem Erdschluß auf Phase W
Risiko Mögliche Schäden bei zentraler und bei dezentraler Einspeisung
•
Zerstörung des Antriebsreglers mit Fehler
Bemerkung Die selektive Freischaltung auf der Netz- und der DC-Seite verringert den Umfang der Zerstö-
rung.
EDS82EV903-1.0-11/2002
Geräteschutz bei Überlast Kein Geräteschutz bei Kurz-
schluß
Wenn eine Versorgungs-/Ein-
speisestelle ausfällt durch An-
sprechen von F1...F3, werden
die restlichen Antriebsregler im
Verbund nicht überlastet. Der
Meldekontakt löst Netzabschal-
tung für den gesamten Verbund
aus.
¡ -U )
G G
¡PE/-U ¡PE)
G G
Geräteschutz bei Überlast Geräteschutz bei Kurzschluß
Wenn eine Versorgungs-/Ein-
speisestelle ausfällt durch An-
sprechen von F1...F3, werden
die restlichen Antriebsregler im
Verbund nicht überlastet. Der
Meldekontakt löst Netzabschal-
tung für den gesamten Verbund
aus.
¡ -U
)
G G
¡PE/-U ¡PE)
G G
