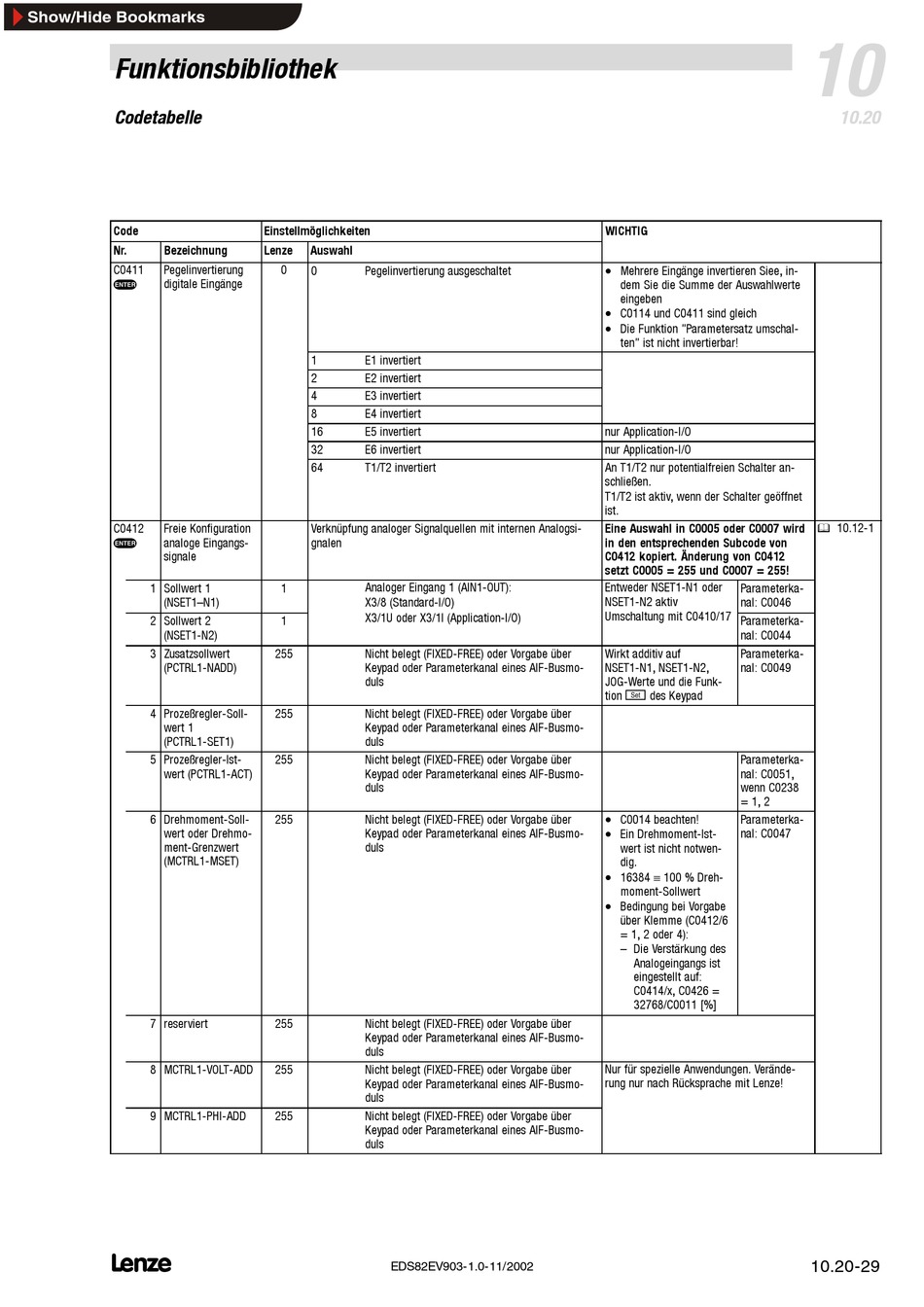

Lenze 8200 vector Systemhandbuch Seite 443

Show/Hide Bookmarks
Funktionsbibliothek
Codetabelle
Code
Nr. Bezeichnung
C0411 Pegelinvertierung
digitale Eingänge
C0412 Freie Konfiguration
analoge Eingangs-
signale
1 Sollwert 1
(NSET1–N1)
2 Sollwert 2
(NSET1-N2)
3 Zusatzsollwert
(PCTRL1-NADD)
4 Prozeßregler-Soll-
wert 1
(PCTRL1-SET1)
5 Prozeßregler-Ist-
wert (PCTRL1-ACT)
6 Drehmoment-Soll-
wert oder Drehmo-
ment-Grenzwert
(MCTRL1-MSET)
7 reserviert
8 MCTRL1-VOLT-ADD
9 MCTRL1-PHI-ADD
L
Einstellmöglichkeiten
Lenze Auswahl
0
0 Pegelinvertierung ausgeschaltet
1 E1 invertiert
2 E2 invertiert
4 E3 invertiert
8 E4 invertiert
16 E5 invertiert
32 E6 invertiert
64 T1/T2 invertiert
Verknüpfung analoger Signalquellen mit internen Analogsi-
gnalen
Analoger Eingang 1 (AIN1-OUT):
1
X3/8 (Standard-I/O) (
X3/1U oder X3/1I (Application-I/O)
1
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
255 Nicht belegt (FIXED-FREE) oder Vorgabe über
Keypad oder Parameterkanal eines AIF-Busmo-
duls
EDS82EV903-1.0-11/2002
WICHTIG
•
Mehrere Eingänge invertieren Siee, in-
dem Sie die Summe der Auswahlwerte
eingeben
•
C0114 und C0411 sind gleich
•
Die Funktion "Parametersatz umschal-
ten" ist nicht invertierbar!
nur Application-I/O
nur Application-I/O
An T1/T2 nur potentialfreien Schalter an-
schließen.
T1/T2 ist aktiv, wenn der Schalter geöffnet
ist.
Eine Auswahl in C0005 oder C0007 wird
in den entsprechenden Subcode von
C0412 kopiert. Änderung von C0412
setzt C0005 = 255 und C0007 = 255!
Entweder NSET1-N1 oder
NSET1-N2 aktiv
)
Umschaltung mit C0410/17 Parameterka-
Wirkt additiv auf
NSET1-N1, NSET1-N2,
JOG-Werte und die Funk-
tion
•
C0014 beachten!
•
Ein Drehmoment-Ist-
wert ist nicht notwen-
dig.
•
16384 ≡ 100 % Dreh-
moment-Sollwert
•
Bedingung bei Vorgabe
über Klemme (C0412/6
= 1, 2 oder 4):
– Die Verstärkung des
Nur für spezielle Anwendungen. Verände-
rung nur nach Rücksprache mit Lenze!
Parameterka-
nal: C0046
C /
nal: C0044
Parameterka-
nal: C0049
des Keypad
Parameterka-
nal: C0051,
wenn C0238
= 1, 2
Parameterka-
nal: C0047
Analogeingangs ist
eingestellt auf:
C0414/x, C0426 =
32768/C0011 [%]
10
10.20
10.12-1
10.20-29
