Verbundbetrieb
Voraussetzungen für störungsfreien Verbundbetrieb
Anbindung an das Netz
Einschaltbedingungen
An die Netzspannung anpassen
Netzphasen-Ausfallerkennung
bei dezentraler Einspeisung
Zusätzliche Kapazitäten am
Zwischenkreis
L
Zentrales Netzschütz verwenden
Dezentrales Schalten der Netzversorgung ist möglich, wenn das Einschalten der
einzelnen Schütze überwacht wird (Rückmeldung an SPS) und die Schütze im
gleichen Zyklus geschaltet werden.
S P S
K 1 K 2 K n
K 1
K 2 K 2
K n

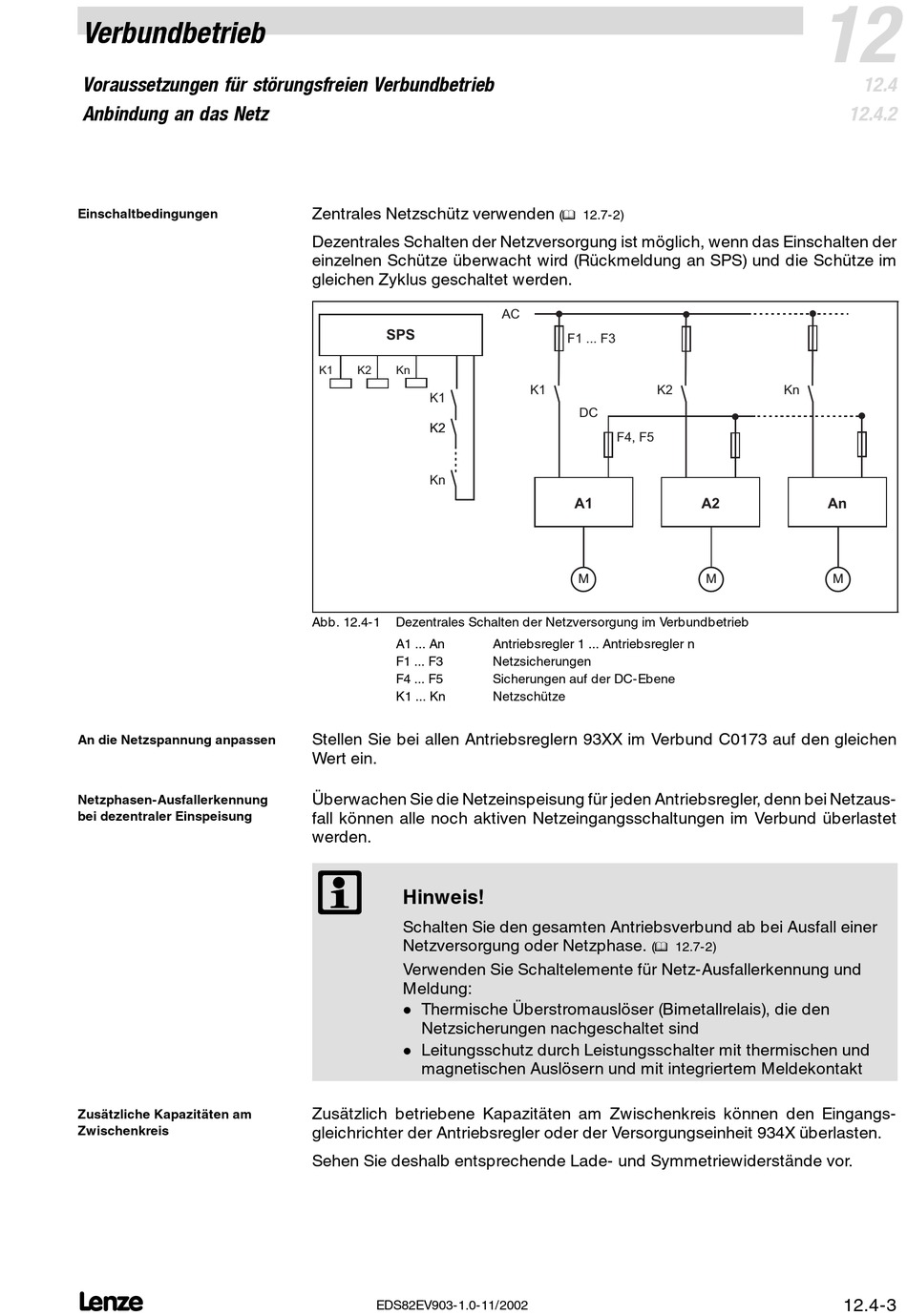

Abb. 12.4-1 Dezentrales Schalten der Netzversorgung im Verbundbetrieb
A1 ... An
F1 ... F3
F4 ... F5
K1 ... Kn
Stellen Sie bei allen Antriebsreglern 93XX im Verbund C0173 auf den gleichen
Wert ein.
Überwachen Sie die Netzeinspeisung für jeden Antriebsregler, denn bei Netzaus-
fall können alle noch aktiven Netzeingangsschaltungen im Verbund überlastet
werden.
Hinweis!
Schalten Sie den gesamten Antriebsverbund ab bei Ausfall einer
Netzversorgung oder Netzphase.
Verwenden Sie Schaltelemente für Netz-Ausfallerkennung und
Meldung:
Thermische Überstromauslöser (Bimetallrelais), die den
Netzsicherungen nachgeschaltet sind
Leitungsschutz durch Leistungsschalter mit thermischen und
magnetischen Auslösern und mit integriertem Meldekontakt
Zusätzlich betriebene Kapazitäten am Zwischenkreis können den Eingangs-
gleichrichter der Antriebsregler oder der Versorgungseinheit 934X überlasten.
Sehen Sie deshalb entsprechende Lade- und Symmetriewiderstände vor.
EDS82EV903-1.0-11/2002
( 12.7-2)
A C
F 1 . . . F 3
K 1 K 2
D C
F 4 , F 5
A 1
M
Antriebsregler 1 ... Antriebsregler n
Netzsicherungen
Sicherungen auf der DC-Ebene
Netzschütze
(
12
K n
A 2 A n
M M
12.7-2)
12.4-3
12.4
12.4.2
