Verdrahtung Grundgerät
Grundgeräte im Leistungsbereich 0,25 ... 2,2 kW
Leistungsanschlüsse 400 V Netzspannung
6.4.3 Leistungsanschlüsse 400 V Netzspannung
Netzanschluß 400/500 V
8200 vector 0,55 ... 2,2 kW
L
Stop!
Antriebsregler Typ E82EVxxxK4C nur an Netzspannung 3/PE
AC 320 ... 500 V anschließen. Höhere Netzspannung zerstört
den Antriebsregler!
Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178
ist eine Festinstallation erforderlich. Der PE muß doppelt
ausgeführt sein.
E82EV551K4B
E82EV751K4B
E82EV152K4B
E82EV222K4B
X1.1 L1
+UG -UG L2/N
L1 L2
3/PE AC 400 V

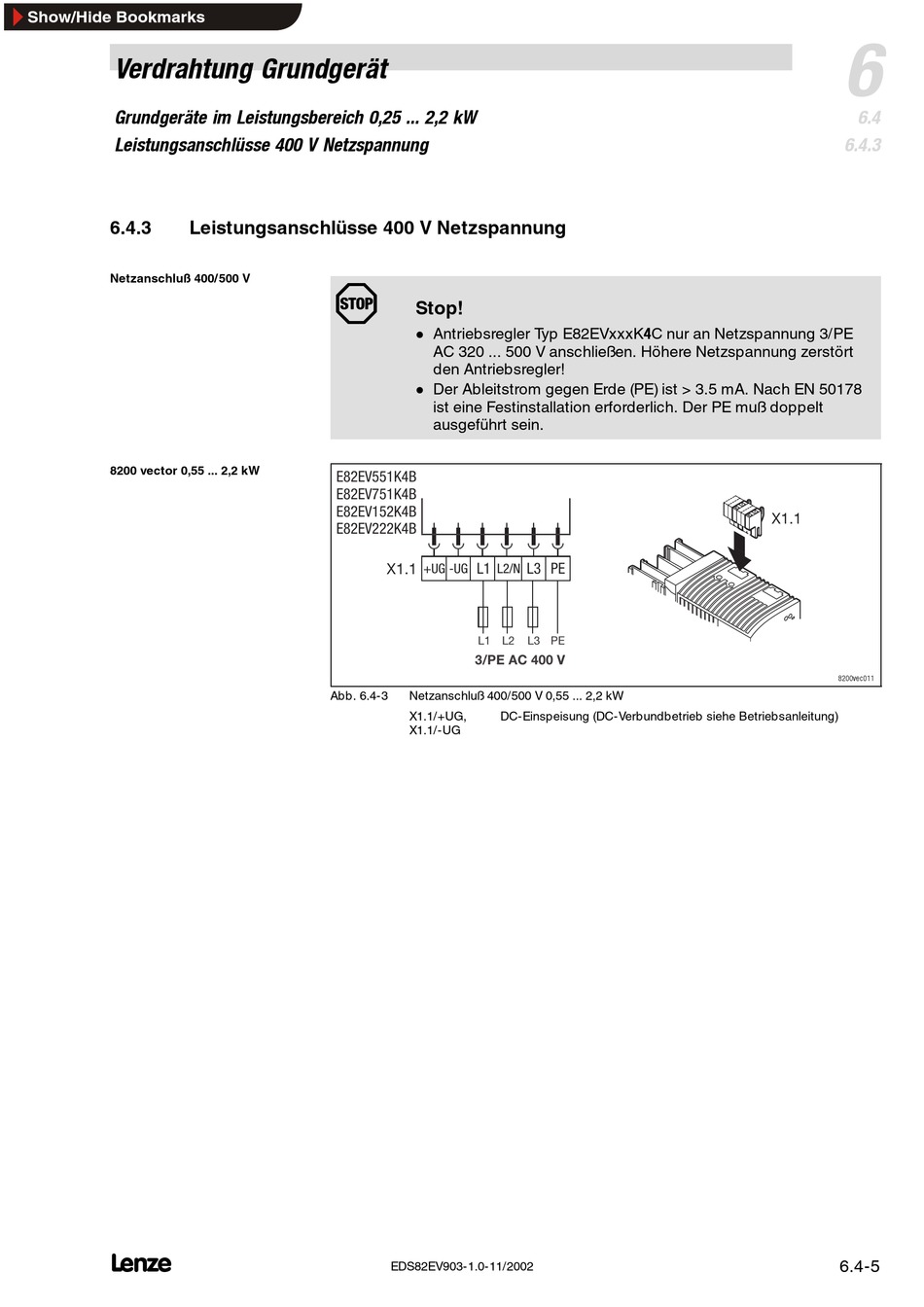

Abb. 6.4-3 Netzanschluß 400/500 V 0,55 ... 2,2 kW
X1.1/+UG, DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung)
X1.1/-UG
EDS82EV903-1.0-11/2002
L3 PE
L3 PE
