Erweiterungen für die Automation
Grundgeräte im Leistungsbereich 15 ... 90 kW
Funktionsmodule
Demontage der
Funktionsmodule
L
Demontieren Sie ein Funktionsmodul nur, wenn es unbedingt notwendig ist (z. B.
beim Austausch des Antriebsreglers).
Die Stiftleiste, auf die das Funktionsmodul aufgesteckt wird, ist Teil der Kontakt-
führung des Antriebsreglers. Sie ist nicht ausgelegt für wiederholtes Aufstecken
und Abnehmen des Funktionsmoduls!

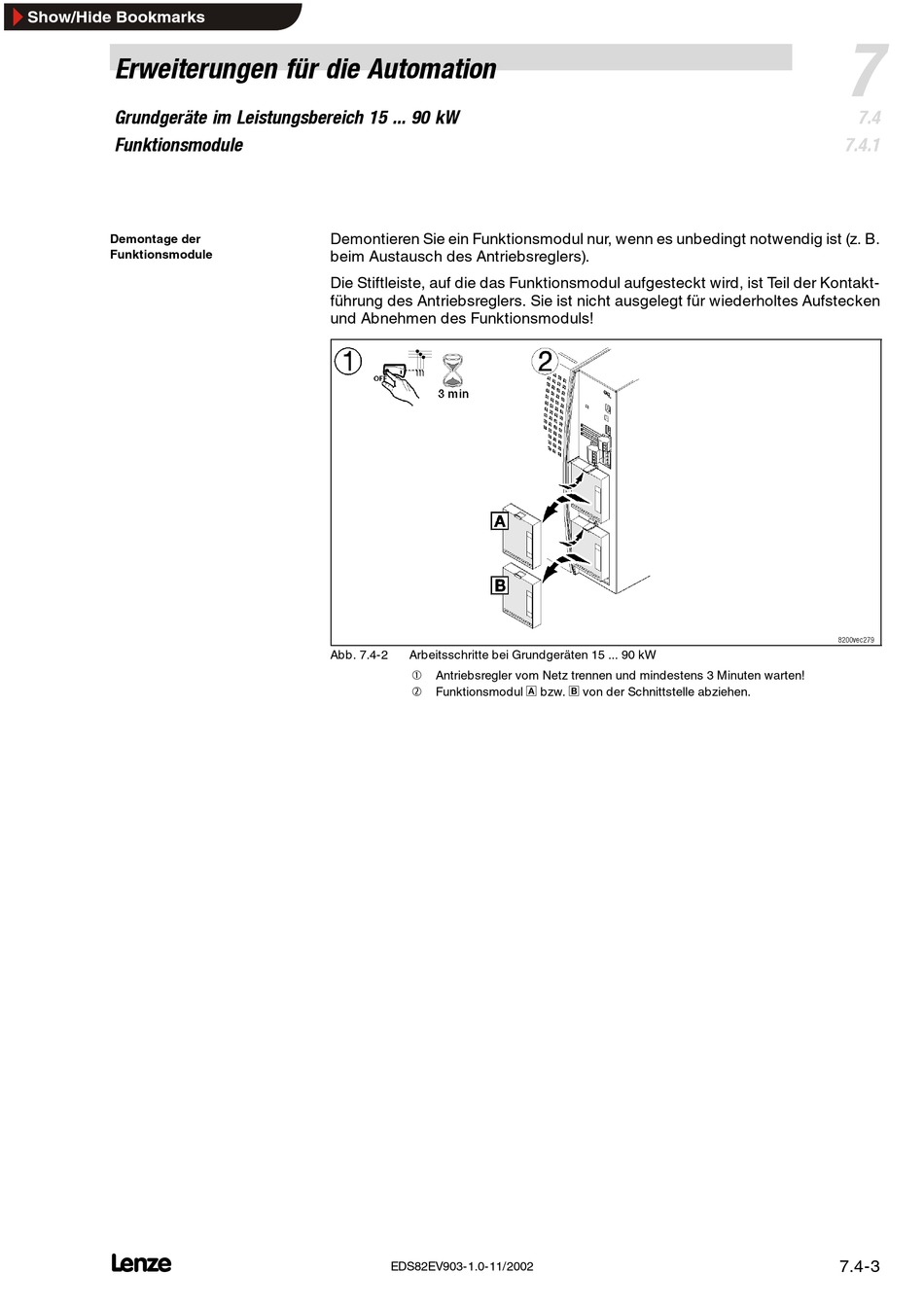

Abb. 7.4-2 Arbeitsschritte bei Grundgeräten 15 ... 90 kW
Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
Funktionsmodul
EDS82EV903-1.0-11/2002
bzw. von der Schnittstelle abziehen.
7
7.4
7.4.1
8200vec279
7.4-3
