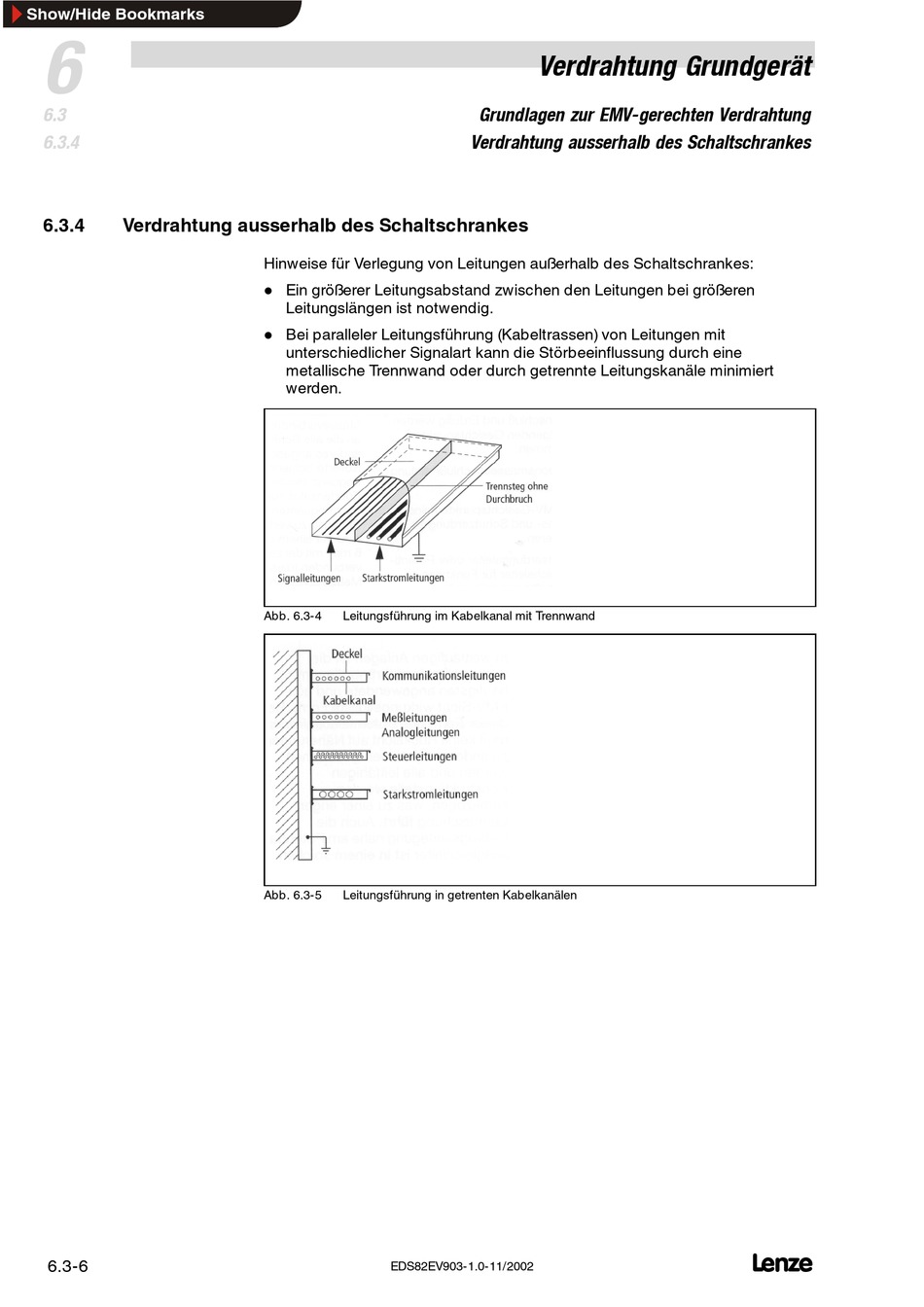

Verdrahtung ausserhalb des Schaltschrankes

6.3-6
Hinweise für Verlegung von Leitungen außerhalb des Schaltschrankes:
Ein größerer Leitungsabstand zwischen den Leitungen bei größeren
Leitungslängen ist notwendig.
Bei paralleler Leitungsführung (Kabeltrassen) von Leitungen mit
unterschiedlicher Signalart kann die Störbeeinflussung durch eine
metallische Trennwand oder durch getrennte Leitungskanäle minimiert
werden.
Abb. 6.3-4 Leitungsführung im Kabelkanal mit Trennwand
Abb. 6.3-5 Leitungsführung in getrenten Kabelkanälen
