6.5.2 Leistungsanschlüsse 230 V Netzspannung
8200 vector 3 ... 7,5 kW
6.5-4
Stop!
Antriebsregler Typ E82EVxxxK2C nur an Netzspannung 1/N/PE
AC 180 ... 264 V bzw. 3/PE AC 100 ... 264 V anschließen.
Höhere Netzspannung zerstört den Antriebsregler!
Der Ableitstrom gegen Erde (PE) ist > 3.5 mA. Nach EN 50178
ist eine Festinstallation erforderlich. Der PE muß doppelt
ausgeführt sein.
3 PE AC 230/240 V
45Hz -0%...65Hz +0% 100 V -0%...264 V +0%
L1
L2
L3
N
PE
X1.1 PE L1 L2 L3
+UG -UG
E82EVXXXK C 2

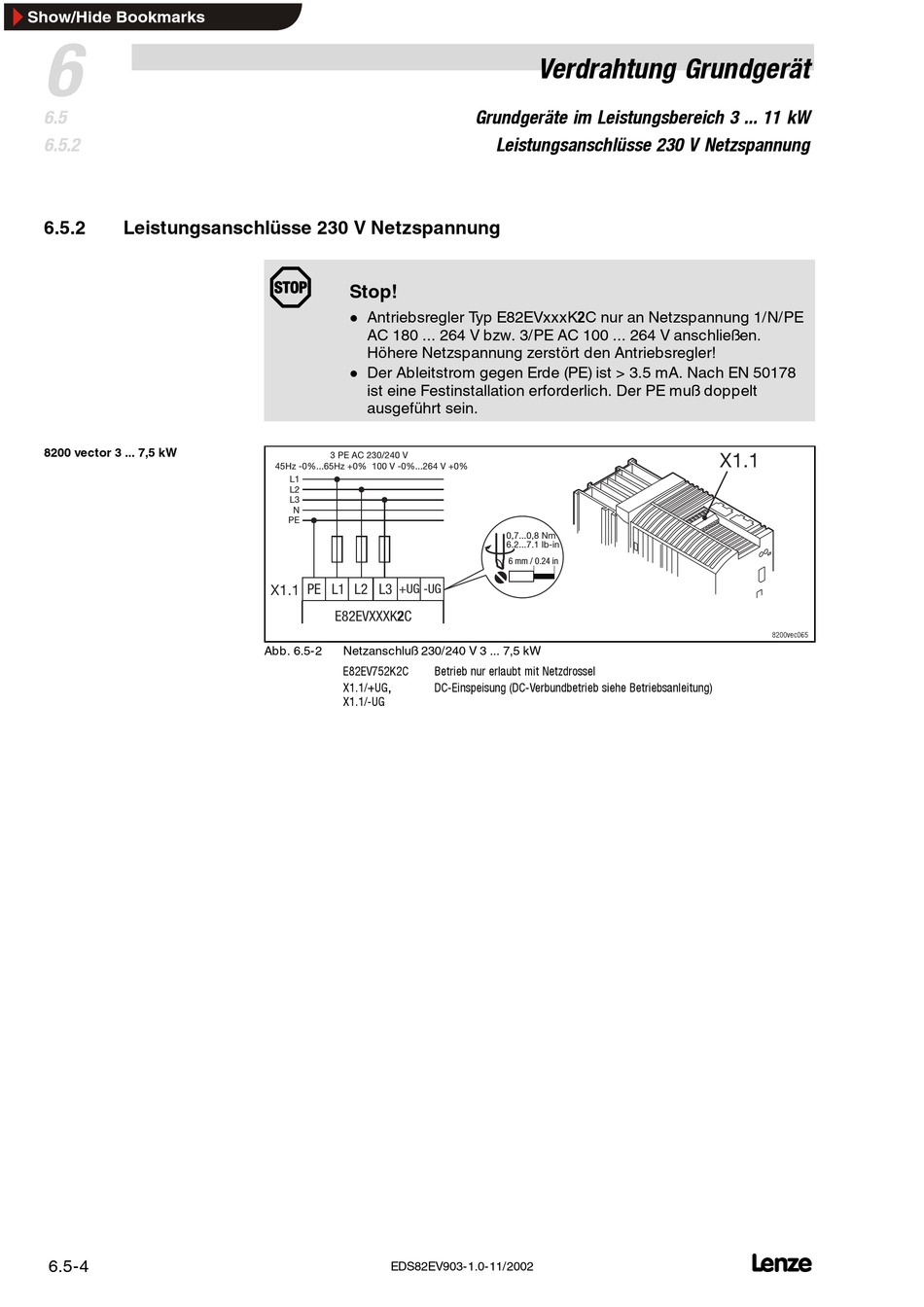

Abb. 6.5-2 Netzanschluß 230/240 V 3 ... 7,5 kW
E82EV752K2C Betrieb nur erlaubt mit Netzdrossel
X1.1/+UG, DC-Einspeisung (DC-Verbundbetrieb siehe Betriebsanleitung)
X1.1/-UG
EDS82EV903-1.0-11/2002
Verdrahtung Grundgerät
Grundgeräte im Leistungsbereich 3 ... 11 kW
Leistungsanschlüsse 230 V Netzspannung
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
X1.1
8200vec065
L
